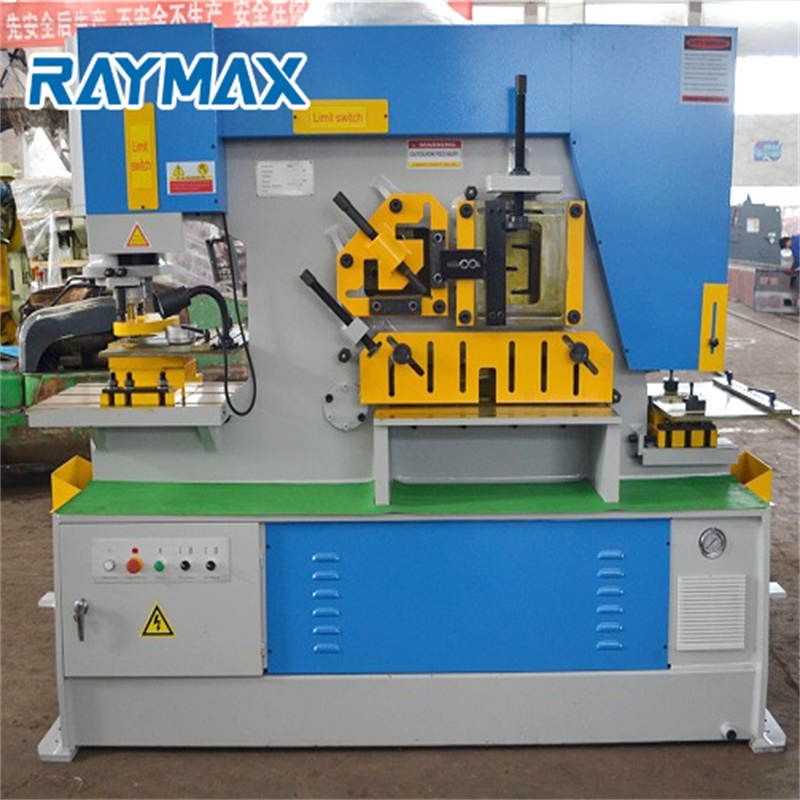

Fém hidraulikus IronWorker lyukasztó- és nyírógép

A hidraulikus vasmunkásokat több funkcióval tervezték, hogy munkaerőt, időt, energiát és költségeket takarítsanak meg. Ez lehetővé teszi az Accurl Ironworkers számára, hogy megfeleljen a fémfeldolgozó ipar változatos igényeinek. A maximális hatékonyságot és a hosszú élettartamot a legújabb gyártási módszerek alkalmazása garantálja, beleértve az erőteljes CAD-tervezést, a modern gyártósort CNC berendezésekkel és a folyamatos minőségellenőrzést.

MUNKAÁLLOMÁSOK

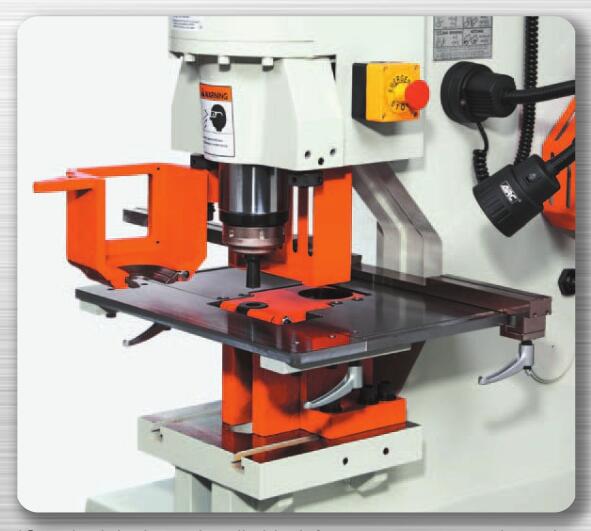

Lyukasztóállomás

1. A lyukasztók és matricák teljes választéka elérhető a különféle lyukasztási igényekhez.

2. Gyorsan cserélhető rögzítőanya rendszer a lyukasztószerszám gyors cseréjéhez.

3. Átgondolt tervezésű lehúzó a láthatóság, a biztonság és a könnyű használat érdekében.

4. A nagyméretű, 2 részes asztal mérleggel és mérőütközőkkel minden modellen alapfelszereltség.

5. A deformáció minimalizálása érdekében különböző nyílásokkal rendelkező cserélhető lemezekkel ellátott lehúzó minden modellen alapfelszereltség.

PUNCHING MODEL	IW-60S IW-60SD	IW-80S IW-80SD	IW-100S IW-100SD	IW-125S IW-125SD	IW-165SD
Ütőerő	60 tonna	80 tonna	100 tonna	125 tonna	165 tonna
Lyukasztókapacitás S	ø22 x 20	ø26 x 22	ø28 x 26	ø33 x 27	ø 37 x 32
Lyukasztókapacitás SD	ø50 x 9	ø50 x 12	ø50 x 15	ø50 x 18	ø50 x 24
Torok mélysége S	310	310	310	310	--
Torok mélysége SD	510	510	510	510	510
Maximális lökethossz	100	100	100	100	100
Ciklusok / min. (20 mm-es löket)	30	29	28	28	29
Munkamagasság a halálig	1010	1050	1044	1069	1050

Lapos rúd nyíróállomás

1. Speciálisan megmunkált felső penge tiszta nyírást biztosít minimális torzítással.

2. Az alsó pengének négy használható vágóéle van.

3. Változó fokú gérvágás a szögperemen.

4. Könnyen állítható tartás.

5. Támasztal vezetőkkel a pontos pozicionálás érdekében.

LAPOS NYÍRÁSOS MODELL	IW-60S IW-60SD	IW-80S IW-80SD	IW-100S IW-100SD	IW-125S IW-125SD	IW-165SD
Lapos rúd Shear S	350 x 15	460 x 15	610 x 16	125 tonna	760 x 20
Lapos rúd nyíró SD	240 x 20	300 x 20	400 x 20	400 x 25	400 x 30
Pengehossz	360	465	620	620	770
Szögkarima vágás	100	100	100	100	120
Munkamagasság	910	926	954	920	920

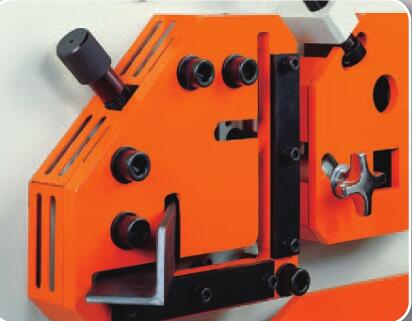

Szögnyíró állomás

1. Egyetlen nyírás anyagveszteség és minimális deformáció nélkül.

2. A 45°-os gérvágás egyszerű és tiszta.

3. Helyhez kötött pengék négy használható vágóéllel.

4. Választható saroksugár a mozgó pengéken az optimális eredmény érdekében kis vagy nagy szögeknél.

SZÖGNYÍRÁSI MODELL	60S IW-60SD	80S IW-80SD	100S IW-100SD	125S IW-125SD	IW-165SD
90°-os nyírásnál	130 x 130 x 12	150 x 150 x 12	150 x 150 x 15	150 x 150 x 15	150 x 150 x 20
45°-os gérnyírásnál	65 x 65 x 8	75 x 75 x 9	75 x 75 x 9	75 x 75 x 9	75 x 75 x 9
Munkamagasság	1115	1165	1216	1185	1185

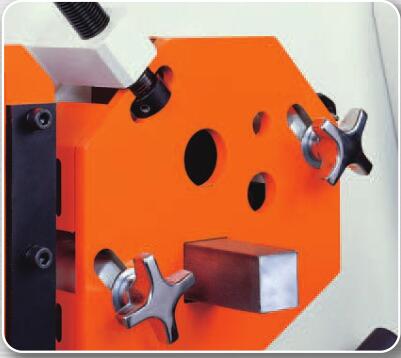

Bárnyíró állomás

1. Egy rögzítőelem különböző méretű négyzetrúd nyíráshoz és körrúd nyíráshoz.

2. A legtöbb modellhez opcionális csatorna- és szelvényrúd-nyíró szerszámok állnak rendelkezésre. (Részletekért lásd a specifikációs táblázatot)

RÚDNYÍRÓ MODELL	60S IW-60SD	80S IW-80SD	100S IW-100SD	125S IW-125SD	165SD
Round Bar Shear	ø40	ø45	ø45	ø50	ø60
Négyzetrúd nyíró	38x38	300 x 20	400 x 20	50 x 50	60 x 60
Csatorna nyírás (H x B)	125 x 65*	150 x 75*	150 x 75*	150 x 75*	200 x 90*
Igerenda nyírás (H x B)	100	150 x 75*	150 x 75*	150 x 75*	200 x 100*
Munkamagasság	1220	1270	1332	1310	1370

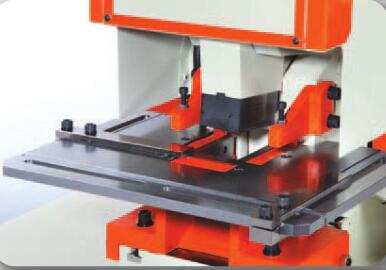

Notching állomás

1. Ideális lapos rudak és szögek bevágásához.

2. Elektromosan reteszelt biztonsági védőburkolat a maximális biztonság és láthatóság érdekében.

3. Mérőasztal ütközőkkel a precíz pozicionálás érdekében.

NOTCHINGMODEL	60S IW-60SD	80S IW-80SD	100S IW-100SD	125S IW-125SD	165SD
Téglalap alakú bemetsző (Sz x M x M)	50,8 x 90 x 9	50,8 x 90 x 12	63,5 x 90 x 12	63,5 x 90 x 13	63,5 x 90 x 16
Vee-Notcher (oldal x oldal x T)	90 x 90 x 10*	90 x 90 x 12*	105 x 105 x 12*	105 x 105 x 13*	105 x 105 x 16*
Munkamagasság	910	926	954	920	920

Részletek

• CNC vagy nem: CNC
• Állapot: Új
• Névleges erő (kN): 125
• Áramforrás: hidraulikus
• Származási hely: Anhui, Kína
• Feszültség: 380V50HZ
• Motor teljesítmény (kW): 7,5 LE
• Súly (T): 4.2
• Főbb értékesítési pontok: Versenyképes ár
• Garancia: 1 év
• Showroom Helyszín: Ausztrália, Kanada, Egyesült Királyság
• Alkalmazható iparágak: Szállodák, Építőanyag-üzletek, Gyártóüzem, Gépjavító műhelyek, Farmok, Otthoni felhasználás, Építési munkák , Energia és bányászat
• Géptípus: Hidraulikus prés
• Kulcsszó: Fémlyukasztógép
• Termék neve: Hidraulikus fémlemez vasmunkás lyukasztó és nyíró gép
• Torok mélysége: 500 mm
• Szín: kék fehér szürke
• Ütőerő: 125 tonna
• Cél: Költség- és energiamegtakarítás
• Értékesítés utáni szolgáltatás: Online támogatás, Videó technikai támogatás
• Garancia utáni szerviz: Videó műszaki támogatás, helyszíni karbantartás és javítás, alkatrészek
• Helyi szolgáltatás helye: Mexikó, Ausztrália, Egyesült Államok, Marokkó, Oroszország, Kanada
• Minősítés: CE ISO
