Q35y hidraulikus vasmunkás kombinált fúrógép lyukasztó és nyírógép

Hidraulikus hajtás, jelenleg a legújabb termékek lyukasztógépe, konzervdoboz, négyszögletes acél, köracél, szögacél, csatornaacél, l-gerenda vágó-, lyukasztó- és nyírótömbös adagolóeszköz.

Jellemzők

1. Kéthengeres hidraulikus lyukasztó és nyírógép

2. Nagy lyukasztóasztal többcélú támasztékkal

3. Hátsó bemetsző állomás, kis teljesítményű bevágás és állítható löket a lyukasztóállomáson

4. Lyukasztás Az univerzális lyukasztók és matricák teljes választéka elérhető.

5. Nyírás A kör- és szögletes rúdnyíró több furattal rendelkezik a különböző méretekhez.

6. Bevágás Az egyedi kialakítás lehetővé teszi szög és lapos rúd vágását. Elektromos reteszelő védőburkolat és három mérőütköző a pontos pozicionálás érdekében.

Alkalmazás

A többfunkciós kombinált hidraulikus lyukasztó- és nyírógép alkalmas acélrudat feldolgozó üzemekhez, alagutakhoz, hidakhoz és más autópályák és nagysebességű vasúti projektekhez. Alkalmas acéllemezek, sarokvasak, csatornaacélok, I-gerendák, köracélok és szögletes acélok megmunkálására. Ez a gép több funkcióval, nagy hatékonysággal, munkaerő-megtakarítással és berendezés-befektetéssel rendelkezik. Az acélfeldolgozás nélkülözhetetlen eszköze.

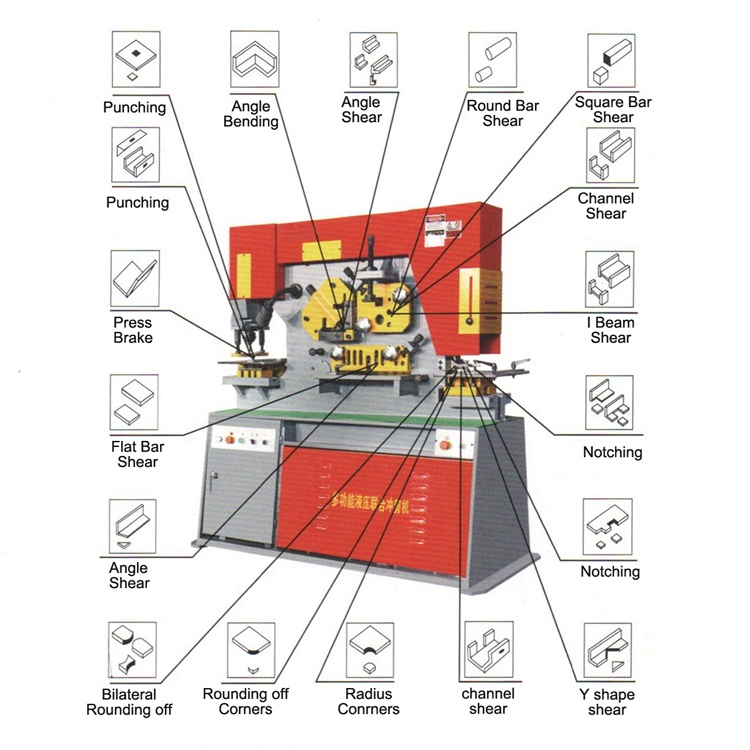

Fő funkciók

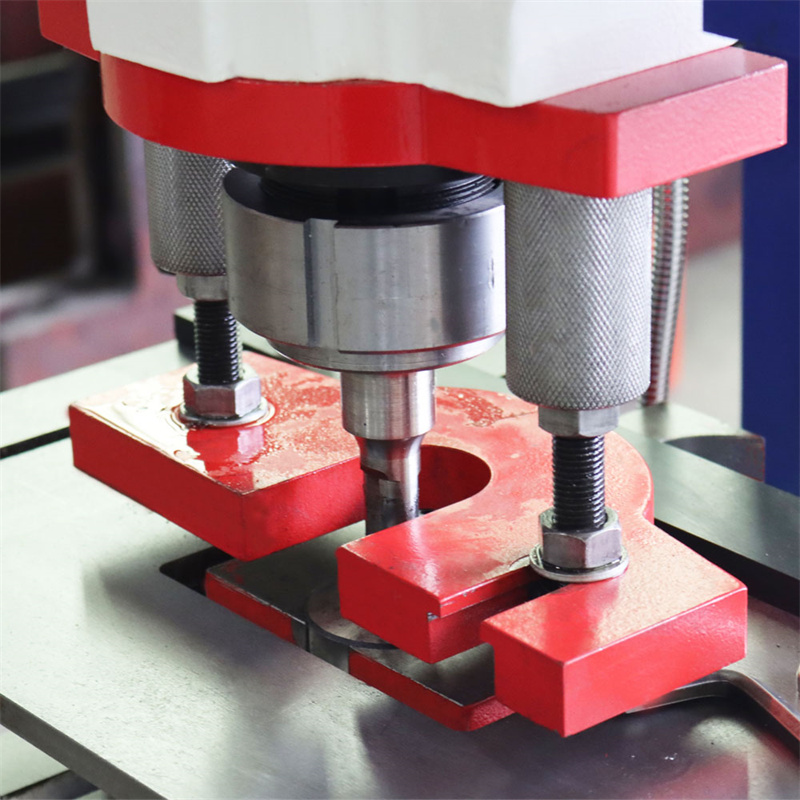

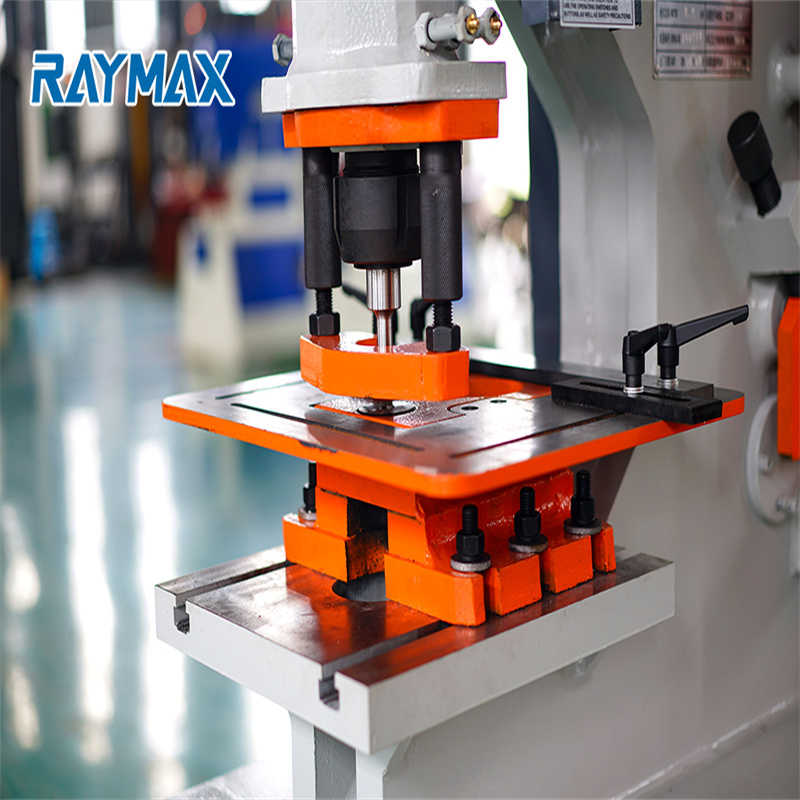

Lyukasztás:

Az univerzális lyukasztók és matricák teljes választéka elérhető. Az egyedi stílus lehetővé teszi a nagy szögű vas- és nagy csatornás lyukasztást.Nagy betekintő ablak a sztriptíztálcán elfordítható kialakítással a könnyű kezelés érdekében.Nagy kétrészes mérőasztal vonalzókkal és ütközővel, mint alapfelszereltség.Gyors cserélje ki a csatlakozó anyát és a hüvelyt a csere gyors cseréjéhez.

Nyírás:

A kör- és szögletes rúdvágó több furattal rendelkezik a különböző méretekhez. Állítható lenyomó eszköz kerek/négyzetrúd, csatorna/gerenda vágáshoz. Nagy, erős védőburkolat a maximális biztonság érdekében. A szögnyíró 45°-os szöget képes levágni mind a felső, mind az alsó lábszáron. Ez lehetővé teszi a kezelő számára, hogy képkeret sarkot készítsen a tökéletes hegesztéshez. Gyémánt alakú penge minőségi vágáshoz, minimális anyagveszteséggel és deformációval. Könnyen állítható rögzítőeszköz a pontos lemezvágáshoz.Nagy, 15"-es, négyzet alakú kar berakott skálával. Speciális torzulásmentes penge a minőségi vágáshoz. Az alsó pengének négy használható éle van. A rés beállításához csavarral rendelkezik, nincs szükség alátétre.

Bevágás:

Az egyedi kialakítás lehetővé teszi szög- és lapos rúd vágását. Elektromos reteszelő védőburkolat és három mérőütköző a precíz pozicionálás érdekében. A hidraulikus vasaló hornyolt része tökéletes fémlemez, sarokvas és sok más kivágásához. A bemetsző állomáson van egy nagyméretű asztal is, anyagütközőkkel. A gép ezen része felszerelhető az opcionális vízbevágóval is.

Hajlítás:

Hajlítsa meg a lemezt is 500 mm alá. A Gép minden alkatrésze a legmagasabb minőséget képviseli biztonságában, működésében. Q35Y vasmunkás nyíró és lyukasztó gép CE jóváhagyással Q35Y hidraulikus vasmunkás

Termékparaméterek

MŰSZAKI ADATOK A hidraulikus vasmunkásokhoz
Modell	Lyukasztónyomás (T)	Max.acél vágási vastagság	Egy utazás mérete (T*W) (mm)	A torok mélysége (mm)	motor maximális teljesítménye (mm)
Q35Y-12	35	12	300*12	115	25
Q35Y-16	55	16	16*250 8*400	300	25
Q35Y-20	75	20	20*330 10*480	355	30
Q35Y-25	110	25	25*330 16*600	400	35
Q35Y-30	140	30	30*335 20*600	600	38

A híres márkát használjuk a hidraulikus vasmunkás kombinált lyukasztó- és nyírógép konfigurációkhoz, sima vágási hatáshoz, jó minőséghez és nagy teljesítményhez.

Nem.	Tétel	Mennyiség	Márka
1	Motor	1 szett	Siemens Kína
2	Szelep	1 szett	Yuken Japán
3	Szivattyú	1 szett	Atos Olaszország
4	Főbb elektromos alkatrészek	1 szett	Siemens Kína
5	Hidraulikus rendszer	1 szett	Rexroth Németország
6	Olajtömítések	1 szett	NOK Japán
7	Bekötési sorkapocs	1 szett	Weidmuller Németország
8	Időzítő relé	1 szett	Omron Japán

GYIK

1. Elfogadja-e cége személyre szabott ajánlatot, különleges igényünk van.

A RAYMAX egy olyan cég, amely moduláris CNC-gépek kutatására és gyártására összpontosít. Nagyon gazdag tapasztalattal és erős szerszámgép-kutatási és fejlesztési képességgel rendelkezünk. Nagyon készek vagyunk személyre szabott, rendkívül hatékony berendezéseket kínálni mindaddig, amíg bizonyos szükségletei vannak.

2. Milyen tanúsítványt kap a cége gépe?

Sikeresen teljesítettük az ISO9001 minőségbiztosítási rendszer jóváhagyását és a CE tanúsítványt.

3. Van árlistája az opcionális konfigurációhoz?

Különféle konfigurációkkal és sokféle specifikációval rendelkezünk, ezért nem tudunk árlistát kínálni. Kérjük, lépjen kapcsolatba értékesítési mérnökünkkel, ha bizonyos konfigurációk iránt érdeklődik.

4. Elfogadja a cége a CIF árat?

A CIF-ár tartalmazza a CNC-gép szállítási költségét, amelyet a különböző célkikötők szerint kell megadni, és különböző hónapokban. Kérjük, forduljon hozzánk, ha ilyen igénye van. A CIF-ár tartalmazza a tengeri prémiumot is, amely 2‰ az 1,1*teljes összegből.

5. Ha az Ön mérnöke hazánkba jön, hogy megjavítsa a gépet és elvégezzen néhány képzést, mennyibe kerül?

A költségek főként az oda-vissza repülőjegyek, az ellátás és a szállás költségét, valamint a v isa díjat tartalmazzák. A személyzet költsége
100 USD/nap/fő, ez általában két fős munka. De ez egy nagy berendezéstől vagy az egész vonal telepítésétől és hibakeresésétől függ.

6. Mi a garancia?

A garancia 12 hónap, amely attól a naptól kezdődik, amikor a gép megérkezett az importőr kikötőjébe.

7. Milyen közlekedési módokat használ?

A legtöbb országban tengeri úton szállítjuk a gépünket, míg a szárazföldi országokban vasúti vagy országúti szállítást is igénybe vehetünk. Az exportált cnc-gépek mindegyike fadobozba van csomagolva, amely 40-es HQ-ba rögzíthető.

8. Ha a gépre lejárt a garancia, hogyan kell felszámítani a tartozékok költségét?

A garancián túli gépekért, amelyekhez alkatrészeket kell cserélni, az alkatrészárajánlat szerint számítjuk fel a díjat. Ha bármilyen kérdése van, forduljon hozzánk e-mailben konzultációra.

9. Mit tennék a gép meghibásodása esetén?

Ha a gép meghibásodását a felhasználók nem tudják megoldani, kérjük, forduljon hozzánk e-mailben konzultációért. Szervizünk 24 órán belül válaszol.

10. Hogyan határozható meg a gép garanciája? Mikor kezdtél időzíteni?

A garanciát a gyári szám alapján határozzuk meg. A jótállási idő a berendezés üzembe helyezése és átvétele után kezdődik. Ha bármilyen kérdése van, forduljon hozzánk e-mailben konzultációra.

11. Mennyi a szerszámgép garanciális ideje?

Az ügyfélgépek iránti elkötelezettségünk egy év garancia. A weboldalon tagként regisztrált felhasználó megvásárlására a gép gyári számával 3 hónap kiterjesztett garanciát élvezhet. Részletekért forduljon a tagsági szolgáltatáshoz.

12. Rendelkezik a RAYMAX karbantartási és kezelési kézikönyvével?

A gyárból kilépő minden cnc-géphez a kapcsolódó sorozat vagy modell az angol nyelvű utasításokat tartalmazza, beleértve a karbantartási és használati útmutatót. A csatolt dokumentáció tartalmazhatja a cnc vezérlő utasításait, a vásárolt alkatrészek használati utasítását (például forgóasztal, olajhűtő)

Részletek

• CNC vagy nem: Normál
• Állapot: Új
• Névleges erő (kN): 650
• Áramforrás: hidraulikus
• Év: 2021
• Feszültség: 380V/220V Opcionális
• Méretek (H*Sz*Ma): 1860x800x1900mm
• Motor teljesítmény (kW): 4
• Súly (T): 3
• Főbb értékesítési pontok: Versenyképes ár
• Garancia: 1 év
• Bemutatóterem helye: Románia, Egyiptom, Kenya, Marokkó, Oroszország, Thaiföld, Egyesült Királyság, Srí Lanka
• Alkalmazható iparágak: gazdaságok, gyártóüzemek, építési munkák , reklámcég, gépjavító műhelyek, építőanyag-üzletek
• Értékesítés utáni szolgáltatás: Mérnökök állnak rendelkezésre a gépek tengerentúli szervizelésére
• Név: Q35Y-16 hidraulikus vasmunkás gép és olló acél lyukasztó
• Teljesítmény: Hidraulikus hajtás
• Használat: Fémlemez lyukasztás Vágás hajlítás
• Típus: Co lyukasztás
• Feldolgozó anyag: acél
• Felhasználás: Négyzet alakú acél I-gerenda
• Felhasználás FOR: Kerekacél angyalacél csatornaacél
• IN használata: Lyukasztás
• Felhasználás: vágó- és adagolóeszközön
