Fémvágó hidraulikus acélmegmunkáló gép lyukasztáshoz Vágás Bevágás Vágáshoz

termékleírás

Acélmunkásaink az optimális minőséget és termelékenységet ésszerű áron hozzák az Ön cégéhez. Ez az univerzális gép, amely lehetővé teszi a lyukasztást, a kivágást, a bevágást, a vágást és sok más funkciót a szerszám konfigurációjától függően. Ez a gép két különálló állomással van felszerelve, amelyek képesek önállóan dolgozni. A nagyon precízen megmunkált mechanikai alkatrészek és a kiválasztott fő hidraulikus és elektromos alkatrészek garantálják a hosszú üzemszünetet és a stabil működést bármilyen körülmények között.

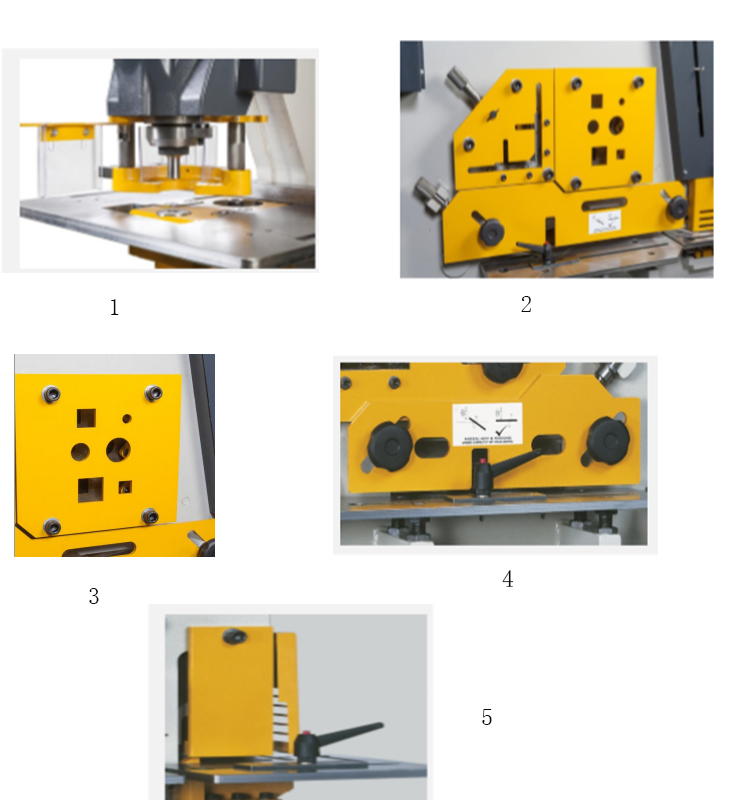

Részletes képek

1. Lyukasztóállomás

A nagy lyukasztóágy terület eltávolítható elülső blokkal rendelkezik, és a lyukasztási alkalmazások széles skáláját kínálja. Az alapfelszereltség része a lyukasztóasztal az ismétlési munkákhoz szükséges szabályokkal és útmutatókkal.

2. Szög állomás

Ez az állomás nagy kapacitású szögvágást tesz lehetővé 90°-ban és 45°-ban. A 45° és 90° közötti szögek úgy érhetők el, hogy először 90°-os vágással, majd a karimát a nyíróállomáson a kívánt szögben levágják

3. Metszetvágó állomás

A gépek alapkivitelben kör- és szögletes rudak vágására alkalmas pengével vannak felszerelve. Extra felszereltséggel a gépek képesek vágni, ebben a nyílásban, csatornában, gerendában, T-szelvényben és sok más speciális profilban.

4. Nyírás

A nyíróegység egyszerű, robusztus rögzítővel van felszerelve, amely a gép vágási kapacitásán belül bármilyen vastagságú anyaghoz állítható. Az állítható vezetőkkel ellátott nyíró adagolóasztal lehetővé teszi az anyagok pontos adagolását. A vezető beállítható úgy, hogy lehetővé tegye a gérvágást akár 45°-os szögben is a lapos rudaknál, vagy a szögek levágását.

5. Bemetsző állomás

A bemetsző állomás alapfelszereltsége egy téglalap alakú, állítható hátsó ütközőkkel ellátott bemetszőasztallal, amely lehetővé teszi az ismétlődő pozicionálást.

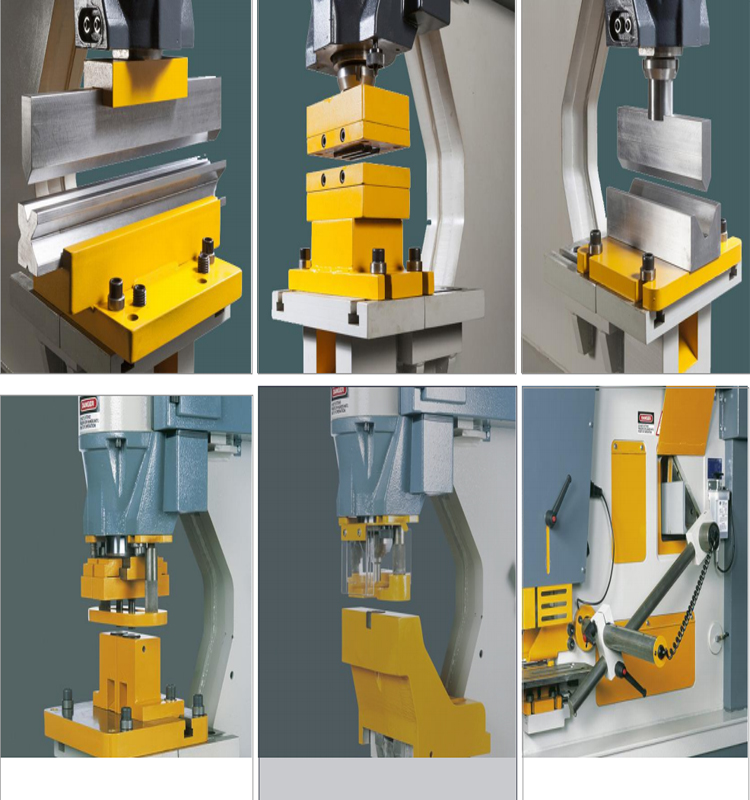

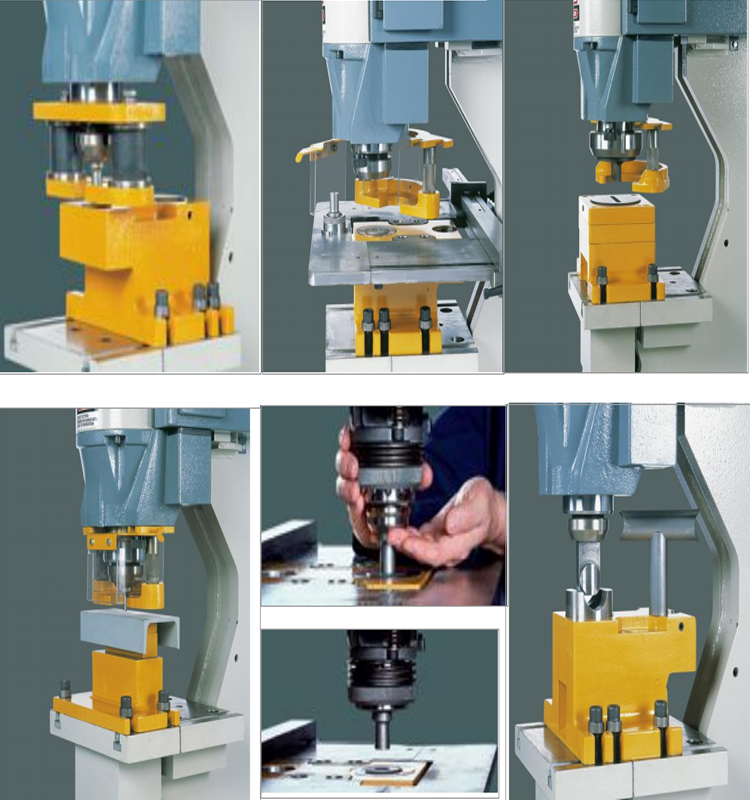

Alkalmazások

Lyukasztóállomás-alkalmazások (opcionális felszerelés) Minimális deformációs csupaszító egység, Minimális deformációs csupaszító egység, hogy minimális deformációt biztosítson, miközben szoros lyukakat lyukaszt az alsó rúdban.

Gyors szerszámcsere

Gyorsan cserélhető lyukasztó tartó. Csak a lyukasztótartót 90°-kal el kell fordítani a rögzítéshez. Nagy lyukú rögzítés, Nagy lyuk/hornyos rögzítés 38 és 110 mm közötti átmérőhöz. 160 vagy 225 mm átmérőig is kapható.

Csatorna/nyaláb webtámasz

Speciálisan kialakított hevedertámasz a csatorna vagy gerenda hálójába történő lyukasztáshoz. Speciális profilokhoz támasztékok kérésre kaphatók.

„Szupergyors” szerszámcsere

A rugós és golyóscsapágyak 90°-os kézi elfordítással rögzítik/oldják a szerszámot a helyén. Nincs szükség villáskulcsra vagy villáskulcsra.

Cső bevágásos egység

Csövekkel 90 fokos csatlakozáshoz. 165 mm-es külső átmérőig kapható.

Lemezhajlító egység

Lemezhajlító egység multi-vee blokkal (10, 20, 24 és 40 mm széles V nyílásokkal, mindegyik 85°).

Louvre lyukasztó egység

Speciális lyukasztó egység szellőztető alkalmazásokhoz.

Rúdhajlító egység

Anyag hajlításához max. 22 mm vastagság. 76 mm-es, 85°-os V-vel

Kétlyukú egység

Változtatható osztású ikerlyukú egység. 2 lyukat lyukaszt 29 mm átmérőig.

Hattyú nyakpárna

Szövedék- és karimalyukasztáshoz 32 mm-es átmérőig. 300 mm-ben max. csatorna és az 'I'beam.

Érintse meg és vágja le a vonalas hosszúságú ütközőt

Az (opcionális) Touch & Cut vonalas hosszütköző (egy méter) használható a szögvágó, metszetvágó és nyíró állomáshoz. 2 vagy 3 méteres hossz elérhető.

Műszaki jellemzők

Modell	MULTY 70	MULTY 95	TÖBB 125
NÉVLEGES KAPACITÁS	70T	95T	125T
LYUKÁS
Maximum kapacitás	26*20	27*25	35*25
Átmérő * Vastagság	57*9	57*12	67*16
Utazás	55	80	80
Szabványos torokmélység	305	355	355
Mély torok (opcionális)	625	625	625
Normál maximális ütés	57	57	57
Opcionális maximális ütés	160	160	225
Maximális sugárméret	305	305	305
NYÍRÁS
Lemezvastagság	300*20	380*20	380*25
Maximális lapszélesség	375*15	480*15	600*15
45" szög nyírás, maximum 45"	100*15	120*15	120*15
90' Vágás	130*13	150*15	150*18
45' Vágás	70*10	80*10	80*10
SZEKCIÓVÁGÁS
Kerek rúd/szögletes acél	45	50	55
Csatorna / H-Beam*	130*65	160*90	200*100
T-beam*	90*12	100*12	120*12
VÉRÉS
Lemezvastagság	12	13	13
Szélesség- Téglalap	45	52	60
Mély-téglalap alakú	90	100	100
Mély V-alakú	60	70	80
Ritkítás	100*10	100*13	100*13
SAROK BEVONT*
A maximális kapacitás elérése	250*6	250*6	250*6
CSŐ VÉSZ*
Maximális csőátmérő	83	108	108
HAJLÍTÁS*
Lapos acél hajlítás	250*13	250*20	250*22
Lemezhajlítás	500*3	500*3	700*3
LYÚZÁS A NOTCH STATION-NÁL
Mély torok	125	125	125
Maximum kapacitás	38*8	38*10	38*12
MŰSZAKI ADATOK
Motor teljesítmény KW	7.5	7.5	7.5
Gép nettó tömege Kg	1620/1990	2430/2880	3100/3620
A gép méretei (H*Sz*Ma)cm	164*71*180	190*79*191	200*80*203

Részletek

• Modellszám: Multi 70
• CNC vagy nem: CNC
• Állapot: Új
• Névleges erő (kN): 700 kN
• Áramforrás: hidraulikus
• Feszültség: 380V/220V Opcionális
• Méretek (H*Sz*Ma): 1640*710*1800
• Motorteljesítmény (kW): 7,5
• Súly (T): 1,62199
• Főbb értékesítési pontok: Többfunkciós
• Garancia: 1 év
• Bemutatóterem helye: Nincs
• Alkalmazható iparágak: építőanyag-üzletek, gazdaságok, nyomdák, építési munkák , energia és bányászat, élelmiszer- és italboltok, reklámcég
• Géptípus: Hidraulikus vasmunkás
• Értékesítés utáni szolgáltatás: Online támogatás, Videó műszaki támogatás, Helyszíni karbantartási és javítási szolgáltatás
• Garancia utáni szerviz: Videó technikai támogatás, online támogatás, helyszíni karbantartás és javítás
• Helyi szolgáltatás helye: Nincs
• Csúsztatási löket (mm): 55/80
• Tanúsítvány: CE
• Nyomásteljesítmény: 70T
• Funkció: Lyukasztás, metszetacél vágás, hornyolás, szögbevágás, hajlítás
• Ütés a Notch Stationnél Deep Throat: 125
• Maximális kapacitás: 70T
• Átmérő*vastagság: 57*9
• Utazás: 55
• Normál maximális ütés: 57
• Opcionális Maximális ütés: 160
• Maximális sugárméret: 305
• Szín: sárga / opció
