Hidraulikus fémlemez acél vasmunkás nyírógép lyukasztógép

Hidraulikus vasműves gép

A Q35Y sorozatú hidraulikus vasmunkás hidraulikus hajtásrendszert alkalmaz. A vasmunkás mindenféle lyukat tud vágni. Különféle fémlemezek, négyszögletes rúd, sarokacél, körvas, lapos rudak, profilozott rudak, csatornaacél és gerendaacél vághatók, lyukaszthatók és hornyolhatók a gépeken.

Tartozékok listája

* Lyukasztó szerszámkészlet
* Egy készlet szögletes acél penge
* Csatornalapát készlet
* Nyírólemez pengekészlet
* Egy sor bemetsző penge

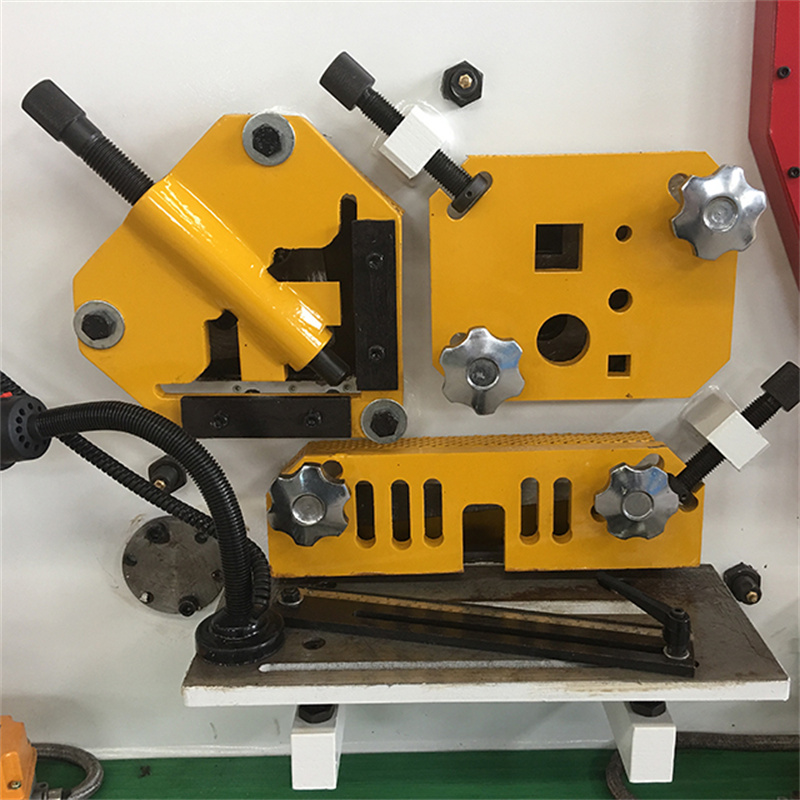

Nyíró állomás

a. Kör- és szögletes rúdnyírás: több furat található a különböző méretekhez. Az állítható tartóeszköz kényelmesen használható különféle méretű kerek és négyzet alakú rudak, csatornák, gerendák stb.
b. Lapos rúd nyírás: nagy, 15"-es vágókar berakott skálával alapfelszereltségként. Speciális, deformációmentes penge a minőségi vágás érdekében. Az alsó pengének négy használati éle van. Van egy csavar, amely lehetővé teszi a hézag beállítását, nincs szükség alátétre.
c. Szögvas nyírás: a sarokvas olló képes 45 fokos és 90 fokos szögvas vágására gyémánt alakú pengével. pl. Ez lehetővé teszi a kezelő számára, hogy képkeret sarkot készítsen a tökéletes hegesztéshez.d. Gyémánt alakú penge minőségi vágáshoz minimális anyagveszteséggel. Könnyen állítható tartószerkezet a pontos lemezvágáshoz.

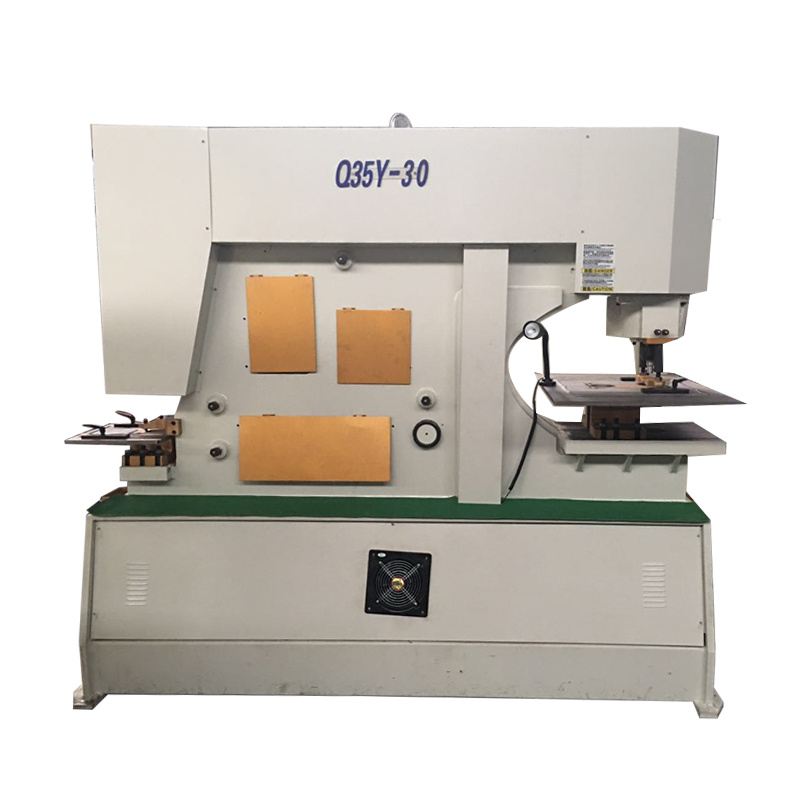

Hidraulikus fémlemez acél vasmunkás nyírógép lyukasztógép
Lyukasztóállomás

a. Nagy kilátó ablak a sztriptízgépen.
b. Lehajtható kialakítás a könnyű kezelés érdekében.
c. Az elérhető egyedi stílus lehetővé teszi a nagy szögű vas- és nagycsatornás lyukasztást.
d. Gyorsan cserélhető csatlakozó anya és hüvely a gyors cserecsere érdekében
e. Nagyméretű, két darabból álló mérőasztal szabályokkal és ütközővel, mint alapfelszereltség.

Notching állomás

a. Egyedülálló kialakítás a szög és lapos rúd felülmúlhatatlan vágásához.
b. Elektromos reteszelő védőburkolat és három mérőütköző a pontos pozicionálás érdekében.
c. szellőző berendezéssel a jó láthatóság érdekében.
d. A bemetsző állomáson egy túlméretezett asztal is található anyagütközőkkel.
Hidraulikus fémlemez acél vasmegmunkáló nyírógép lyukasztógép 3

A gép specifikációi

ModellQ35Y-20Q35Y-25Q35Y-30Q35Y-35Q35Y-40
Feldolgozási kapacitás (KN)7501100140017002000
Anyag szakítószilárdsága (Mpa)≤450≤450≤450≤450≤450
Lapos nyírásMax. Nyírási kapacitás
(vastagság* szélesség (mm)
20×33025×33030×35530×40035×450
10×48016×60020×60025×60030×750
RúdnyírásNégyzet rúd (mm)5050556065
Kerek rúd (mm)5060657075
C-csatorna (mm)160×5200×9280×11300×11320×12
I-gerenda (mm)160×6200×9280×10300×10320×10
Szögnyírás90°-os nyírás (mm)140×12160×14180×16180×8200×20
45°-os nyírás (mm)50x560x660x680x880x10
LyukasztásMax. Lyukasztási kapacitás (átmérő* vastagság) (mm)Φ30*20Φ35*25Φ38*26Φ40*35Φ40*40
Motor (KW)5.57.5111518.5
Méret (mm)Hossz18602355268028003200
Szélesség790960104012601440
Magasság19002100230024002450
Súly2200480063007300980

Részletek

  • CNC vagy nem: Normál
  • Állapot: Új
  • Névleges erő (kN): 600
  • Áramforrás: hidraulikus
  • Év: 2021
  • Feszültség: 220
  • Méretek (H*Sz*Ma): 1650x600x1700
  • Motorteljesítmény (kW): 7,5
  • Súly (T): 1,6
  • Főbb értékesítési pontok: Magas termelékenység
  • Garancia: 2 év
  • Bemutatóterem helye: Nincs
  • Alkalmazható iparágak: Gyártóüzem, Építési munkák , Gépjavító műhelyek, Építőanyag-üzletek
  • mérete: 3600x900x1500mm
  • Megnevezés: fémlemez présfék hajlítógép
  • Minősítés: ce
  • Értékesítés utáni szolgáltatás: Ingyenes pótalkatrészek
  • Garancia utáni szerviz: Online támogatás
