Fiber lézervágó gépi vágás alumínium, lemezes lemezes lézervágó

Jellemzők

A vágógép nemzetközi híres márkájú fejlett lézert alkalmaz, amely magas elektro-optikai hatékonysággal, víz- és energiatakarékossággal rendelkezik. Különösen fontos, hogy hosszú ideig karbantartásmentes lehet, sok karbantartási pénzt és időt takaríthat meg, és javítja a munka hatékonyságát. A teljes főkeret portálszerkezetű munkaasztalt alkalmaz.

A nagy csillapítású ágy jó merevséggel, nagy pontossággal és stabil működéssel rendelkezik. A vázszerkezet kiváló minőségű acél méhsejt hegesztésből készült. A szerszámgépet izzítják, kétszer öregítik és nagyméretű portálmarógéppel dolgozzák fel.

Ezek a tervezési és feldolgozási eszközök biztosítják, hogy a szerszámgép kiváló szeizmikus ellenállással, nagy merevséggel és stabilitással rendelkezzen. Teljesen megfelel a nagysebességű szerszámgép stabilitási követelményeinek.

A nagy pontosságú kétoldalas fogasléces fogasléces hajtást és a lineáris vezetősínt alkalmazzák, és az erőteljes kettős meghajtású szervomotoros meghajtórendszert használják a lézervágás sebességének és pontosságának hatékony biztosítására. Kiválaszthatja a csere típusú munkaasztalt is, a hibaarány rendkívül alacsony, a csereidő rövid, nagyban javítja a termelés hatékonyságát.

Választható modellek

LC egyasztalos sorozat

Az LC sorozatú lézervágó gép kis területet foglal el, nagy teljesítményű, könnyen telepíthető. A leggazdaságosabb és legnépszerűbb sorozat. Az exportra szánt 3015LC normál konténerszállításhoz használható, ami helyet és költséget takaríthat meg.

PC Exchange Table Series

PC sorozatú nagy teljesítményű lézervágó gép. A zárt szerkezet és a duplaasztalok automatikus cseréje nagymértékben megtakarítja az etetési időt. A zárt vágás emellett csökkenti a vágás során a lézer és a keletkező füst által az emberi szervezetben okozott esetleges károkat, a gép működését.

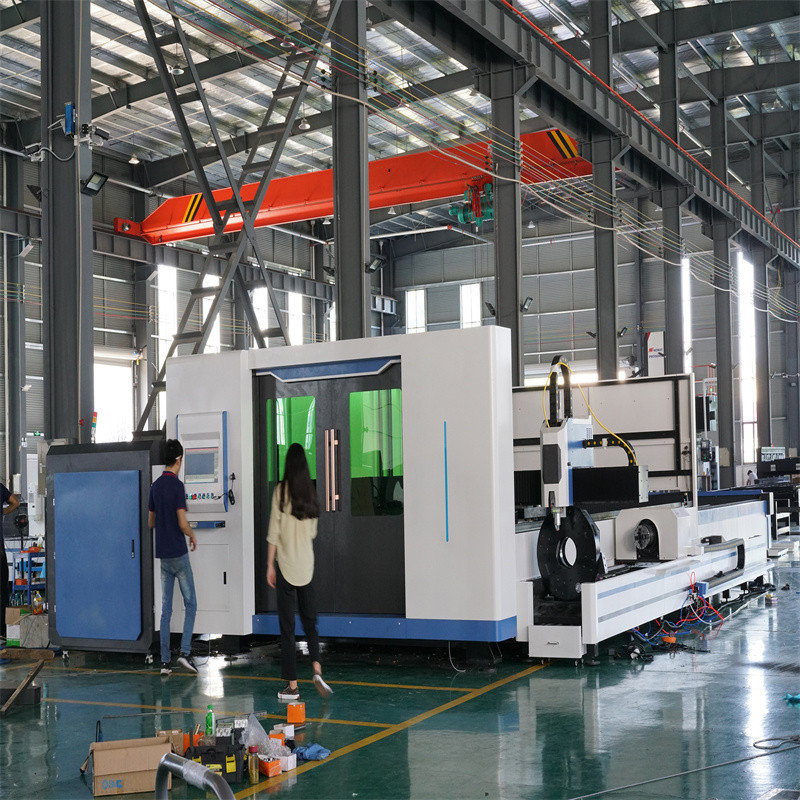

PT Sheet&Pipe sorozat

A PT sorozatú lap- és csőbeépített lézervágó gép fejlett optikai szálas lézeres lemezvágó rendszerrel és csővágó rendszerrel van felszerelve. A lemez- és csővágás különböző funkciói szabadon válthatók. Integrált törzs, kis helyigény, több értéket teremt az Ön számára.

Fejlett lézergenerátor

Stabil és hatékony Raycus vagy MAX lézergenerátor standard konfigurációja. Moduláris felépítés, rendkívül integrált rendszer, karbantartásmentes, nagy megbízhatóság. A lézer teljesítménye folyamatosan állítható, kiváló sugárminőséggel és nagy lézerstabilitással. Ideális lézerforrás lézeres finomvágáshoz, precíziós hegesztéshez és egyéb alkalmazásokhoz. A piacon lévő többi hasonló lézerhez képest lézerünk nyilvánvaló előnyökkel rendelkezik. Opcionális IPG és nLIGHT lézer.

Pontosan hozzáillő lézeres vágófejek

Az összes RAYMAX lézervágó gép alapfelszereltsége WXS vagy Raytools autofókuszáló lézervágó fejekkel. A vágófejek beépített motoros meghajtóegységgel rendelkeznek, amely lineáris mechanizmuson keresztül hajtja a fókuszáló lencsét, hogy automatikusan megváltoztassa a pozíciót. Az ügyfelek beállíthatják a programot. a folyamatos fókusz elérése érdekében, amely a gyors szúró- és vágóanyagot különböző vastagsággal egészíti ki. A vízhűtéses szerkezet kialakítása lehetővé teszi a lézerfejek stabil és tartós működését. Opcionális PRECITEC és Lasermech lézervágó fejek.

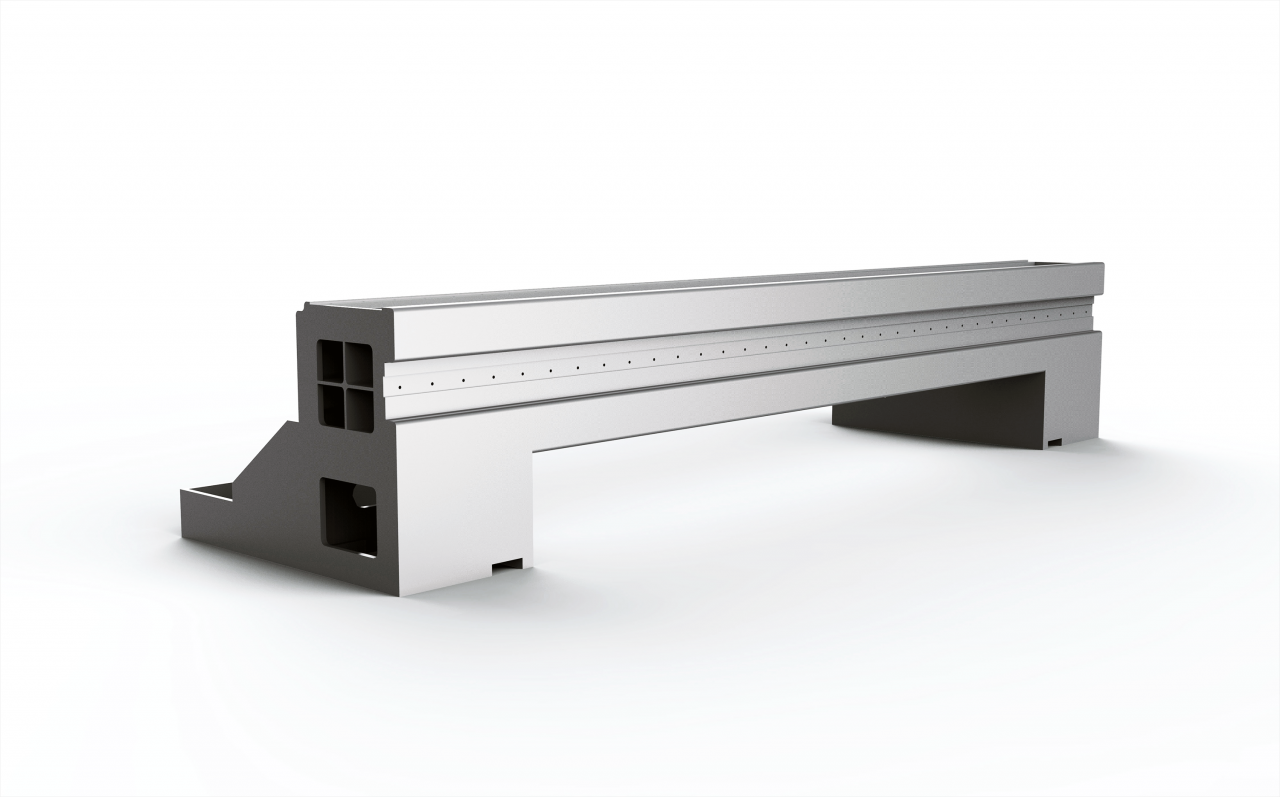

Könnyű kereszttartó

A keresztgerenda repülési minőségű alumíniumból készül, amelyet extrudáló öntési eljárással és hőöregítési eljárással dolgoznak fel, ami az egész gépet merevvé teszi, kiváló felületi minőséggel és jó szívóssággal rendelkezik. A keresztgerenda könnyű súlya és nagy merevsége biztosítja a nagy sebességű mozgást a lézeres feldolgozás során. Ugyanakkor tökéletes dinamikus teljesítménnyel rendelkezik, és megfelel a pontosságnak. Hosszú élettartamával a legnagyobb mértékben változatlan formában tudja tartani a formát, így biztosítva a vágási pontosságot és a termékminőséget.

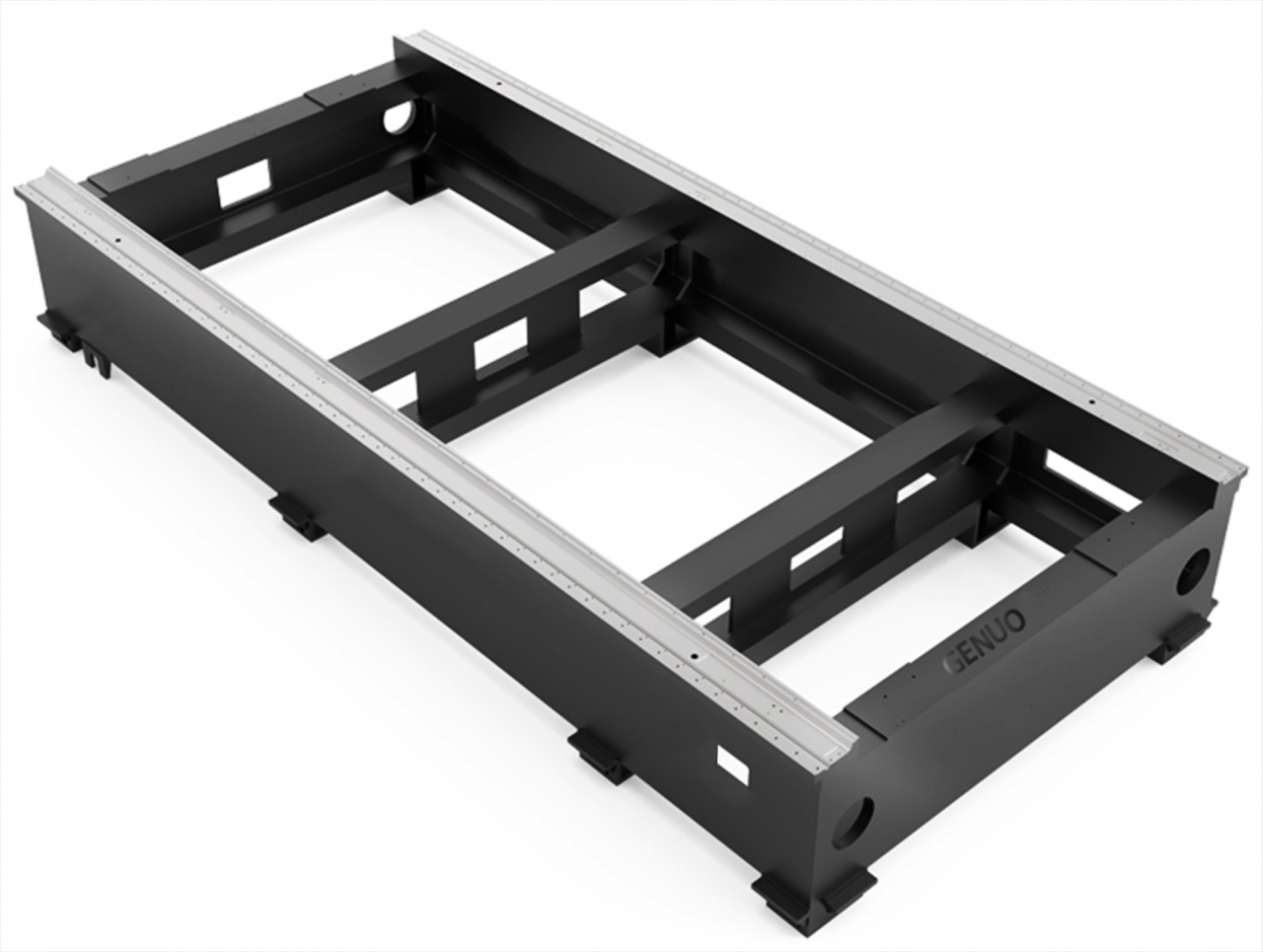

Stabil és tömör ágy

A vágógép fő teste kiváló minőségű szén szerkezeti acéllal van hegesztve, 500 MPa szakítószilárdsággal, magas hőmérsékletű izzítás és természetes öregedés után a hegesztési feszültség kiküszöbölése, a deformáció megelőzése, tartósabb. Majd a nagyméretű precíziós portálos megmunkáló központtal a precíziós megmunkáláshoz. Stabil és megbízható ágy, nincs deformáció, a hosszú távú vágási pontosság és a gép stabilitása érdekében. Opcionális öntőgépágy.

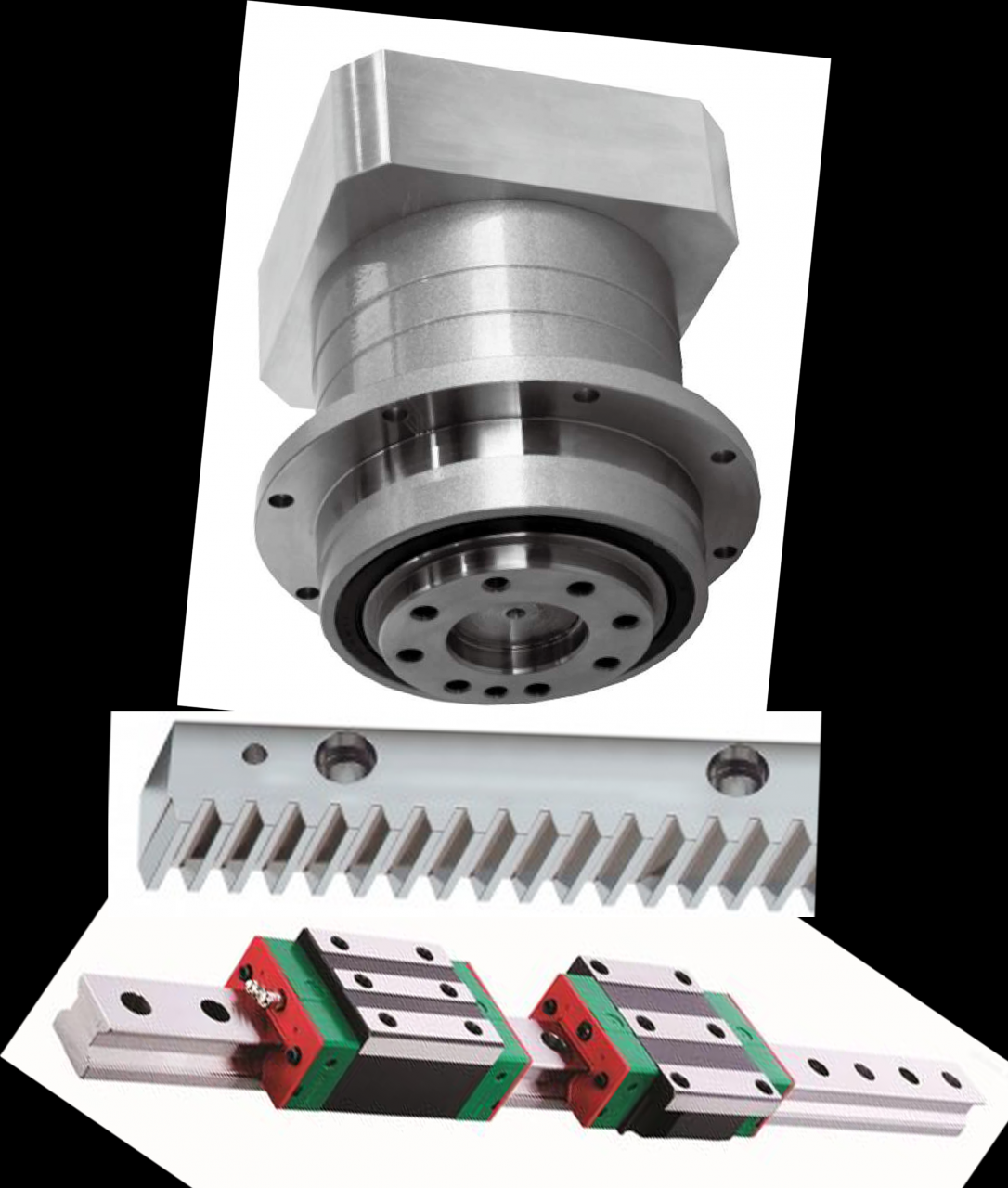

Nagy pontosságú sebességváltó-alkatrészek

Speciális japán SHIMPO vagy francia Motovario karimás szűkítő, precíziós fogasléc és fogasléc, csendes lineáris vezető. Pontosan kösse össze az esztergaágyat és a vágórészt. Hagyja, hogy a gép nagyon simán és hatékonyan működjön. Az automatikus kenési rendszerrel a mechanikai alkatrészek karbantartása jelentősen csökken. Opcionális Atlanta szűkítő, fogasléc és fogaskerék.

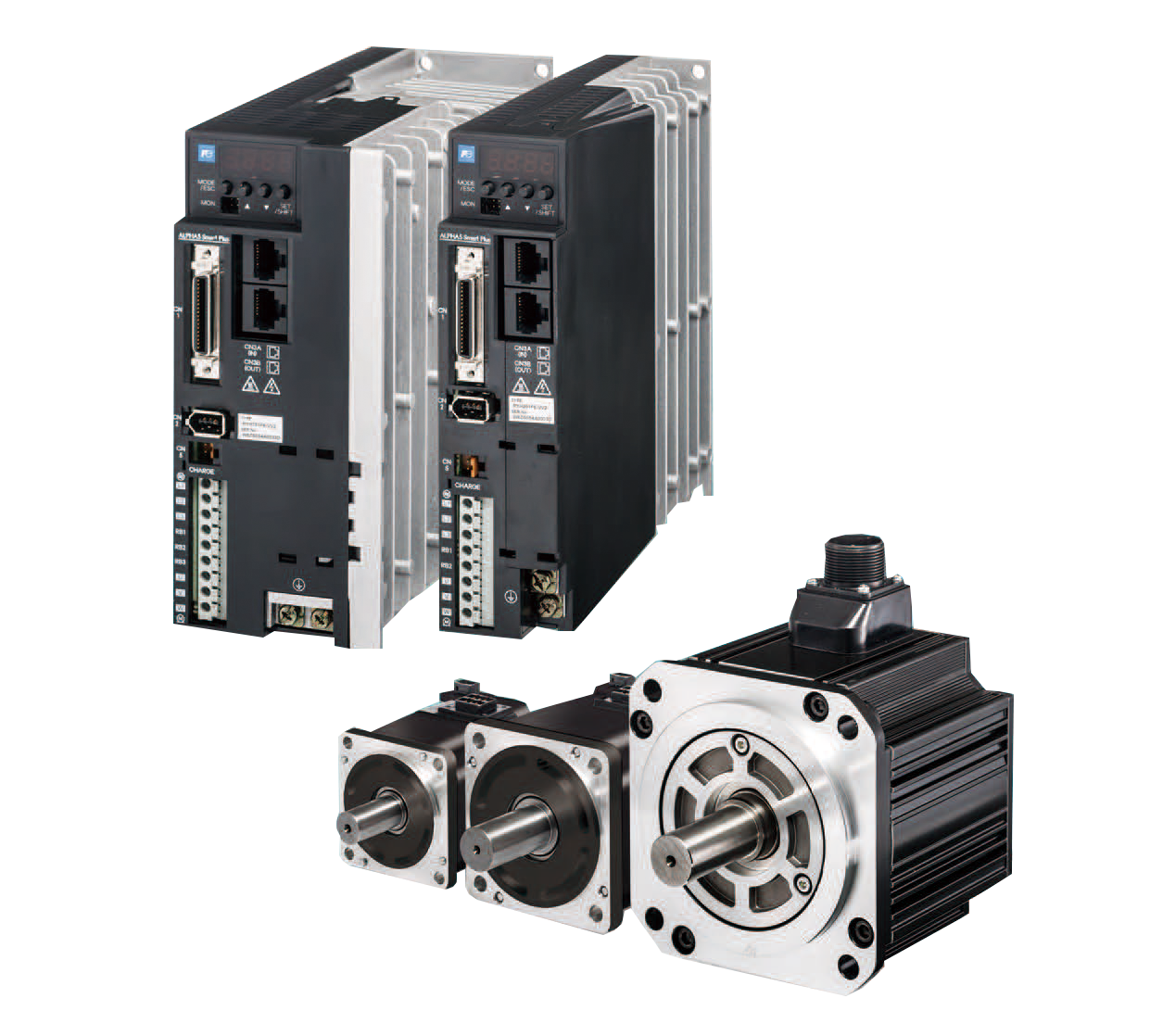

Kiváló minőségű elektromos alkatrészek

A gép a japán Fuji vagy Panasonic szervomotort alkalmazza, és akár 6000 r/min-ig is meghajt. Az erőteljes nyomaték és teljesítmény nagyban javítja a vágási hatékonyságot. Ugyanakkor rendkívül pontos pozícionálási pontossággal és hosszú élettartammal rendelkezik. A fő elektromos tartozékok a Schneider és a Siemens, ésszerű vonalcsatlakozás és optimalizálás. Biztosítson nagyon alacsony meghibásodási arányt. Opcionális Yaskawa szervomotor és hajtás.

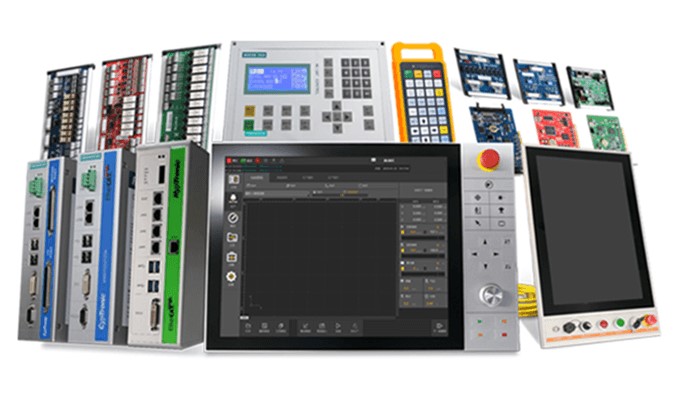

Erőteljes és intelligens lézeres vágórendszer

A lézervágó gépek teljes sorozata CypCut lézervágó vezérlőszoftverrel vagy HypCut ultra-nagy teljesítményű lézervágó vezérlőszoftverrel van felszerelve. Nagy pontosságú vizuális pozicionáló rendszerrel és egymás után integrált CNC rendszerrel. Könnyen használható és hatékony funkciókkal rendelkezik, amelyek megfelelnek és alkalmazhatók különféle feldolgozási alkalmakra. Opcionális Németország PA8000, Siemens 840D CNC vágórendszer

Tervezési mérettáblázat

típus	3015LC	4015LC	4020LC	6020LC
Megmunkálási tartomány L*Sz (mm)	3000*1500	4000*1500	4000*2000	6000*2000
Lézer teljesítmény (KW)	0.5-20
X/Y tengely pozicionálási pontosság (mm/m)	±0,05
X/Y tengely ismételt pontossága (mm/m)	±0,02
X/Y tengely Max. mozgási sebesség (m/perc)	120
X/Y tengely Max. gyorsulás (G)	1.2
Vágási vastagság (mm)	A lézerforrás és a lemezanyag erejének megfelelően
Méret (H*Sz*h) (mm)	4600*2900*1800	5600*2900*1800	5600*3400*1800	7700*3400*1800
A gép súlya (kg)	4800	5500	6000	7500

GYIK

Q1. Mi a helyzet a gép minőségével?

A1: Gépeinket világszerte körülbelül 50 megyében forgalmazzák, ahol van fémlemez ipar, vannak ragyogó gépek, és ahol vannak gépeink, ott jó hírnév és a terminál felhasználói elégedettsége van.

Q2: Ön a gyártó vagy a kereskedés?

A2: Mi vagyunk a 100% -os gyártó, több mint 20 éves gyártási tapasztalattal.

Q3. Mi a helyzet az értékesítés utáni szolgáltatásával?

A3: 1. Műszaki megoldások: egy napon belül tudunk műszaki megoldásokat biztosítani.
2. Online videó: Mutasd meg a gépi munkavideót a gyárban. (minden héten frissül)
3. Telepítési szolgáltatás: Ez minden gépünkkel elérhető, élő videó is biztosítható. Technikust is küldhetünk az ügyfél gyárába a telepítőgépek számára. (Az ügyfeleknek csak a repülőjegyet és a szállodai költséget kell fizetniük.)
4. Oktatási szolgáltatás: Technikusunk megtanítja Önnek a gépeink használatát. Valamint elküldheti technikusát cégünkhöz, hogy megtanulja a gépek kezelését.
5. Minőségi garancia: 2 év garancia, élethosszig tartó szolgáltatást nyújtunk. Megszervezzük a végső tesztet a szállítás előtt, miután megbizonyosodtunk arról, hogy a gép a legjobb teljesítményt nyújtja, majd küldje el.
6. 100%-os válaszadási arány: kérdéseire 12 órán belül válaszolunk.

Részletek

• Alkalmazás: LÉZERVÁGÁS
• Alkalmazható anyag: fém
• Állapot: Új
• Lézer típusa: Fiber lézer
• Vágási terület: 4000mm*1500mm
• Vágási sebesség: 120 m/perc
• Támogatott grafikus formátum: AI, PLT, DXF, BMP, Dst, Dwg, LAS, DXP
• Vágási vastagság: 0-30
• CNC vagy nem: Igen
• Hűtési mód: VÍZHŰTÉS
• Vezérlőszoftver: Cypcut
• Lézerforrás Márka: RAYCUS
• Lézerfej Márka: Precitec
• Szervómotor márka: Panasonic
• Guiderail Márka: PMI
• Vezérlőrendszer Márka: Cypcut
• Súly (KG): 5500 KG
• Főbb értékesítési pontok: Nagy pontosság
• Optikai lencse Márka: II-VI
• Garancia: 2 év
• Alkalmazható iparágak: szállodák, építőanyag-üzletek, gyártóüzem, gépjavító műhelyek, építési munkák , reklámcég
• Gépvizsgálati jelentés: mellékelve
• Videós kimenő-ellenőrzés: Feltéve
• Az alapvető alkatrészekre vonatkozó garancia: Nem áll rendelkezésre
• Alapelemek: Nyomástartó edény, Motor, Egyéb, Csapágy, Fogaskerék, Szivattyú, Sebességváltó, Motor, PLC
• Termék neve: Fiber Laser Fémvágó gép
• Lézer teljesítmény: 6000W
• Funkció: Lemezlemez vágás
• Munkafelület: 1500mmX4000mm
• Lézerfej: Raytools vágófej
• Tápellátás: 220V/380V
• Hajtásrendszer: YASKAWA szervomotorok
• Szín: kötelező
• Jellemző: nagy pontosság
• Hűtőrendszer: Vízhűtő rendszer
• Minősítés: ce
• Értékesítés utáni szolgáltatás: online támogatás, helyszíni telepítés, üzembe helyezés és oktatás, helyszíni karbantartási és javítási szolgáltatás, videotechnikai támogatás
• Garancia utáni szerviz: Videós technikai támogatás, Online támogatás, Alkatrészek, Helyszíni karbantartás és javítás
• Helyi szolgáltatás helye: Kanada, Egyesült Államok, Olaszország, Oroszország
• Showroom Helyszín: Kanada, Egyesült Államok, Olaszország, Oroszország
