CNC kettős felhasználású lap- és csőcső csővágó szálas lézervágó gép fémhez

A termék jellemzői

1. Egy gép kettős funkcióval, költségmegtakarítással Fémlemezeket és csöveket is képes vágni. Emellett a kettő az egyben kialakítás sok alapterületet takarít meg, és nagymértékben javítja a munka hatékonyságát.

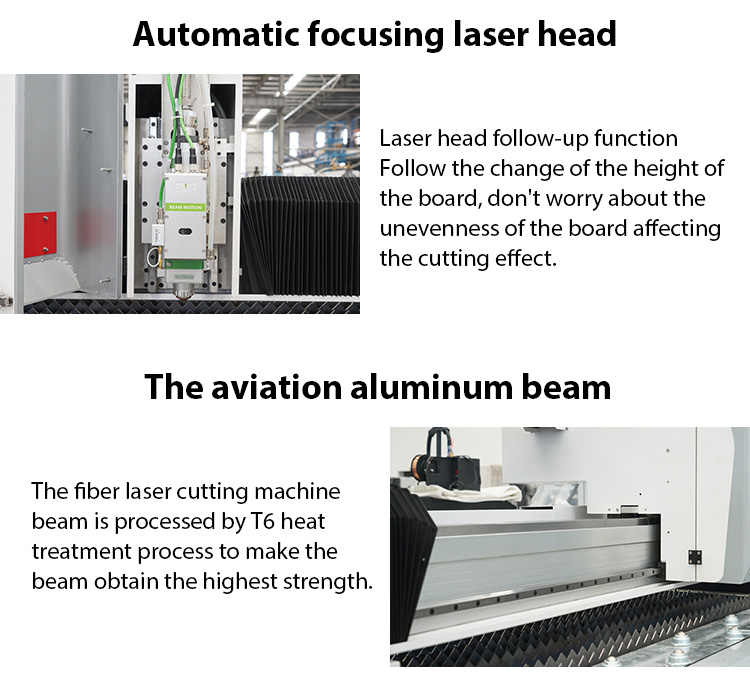

2. Repülőgép-minőségű alumínium kereszttartó A Repülőgép-minőségű alumínium korrózióálló, könnyű és nagyon merev, garantálva a nagy sebességű lézervágást. Ezenkívül garantálja a kiváló vágási pontosságot a tökéletes dinamikus teljesítménynek köszönhetően, például elcsavarodás, dőlésgátló és deformációgátló.

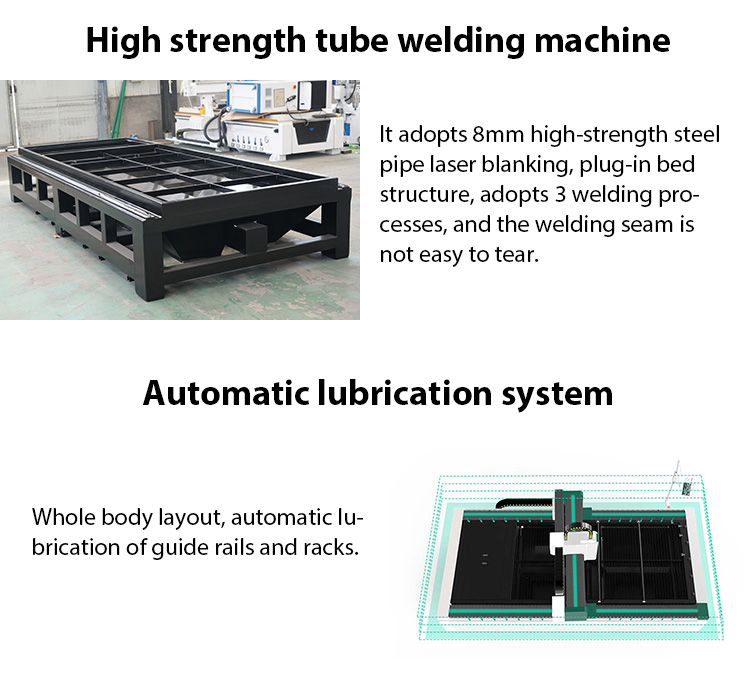

3. Kiváló minőségű vastag falú szénacél cső hegesztett ágy A nagy szilárdságú gépágy stabilabb és tartósabb. 600 ℃-os feszültségmentesítő izzítási kezelés után a gépágy erős szerkezeti merevséggel rendelkezik. A gép általános mechanikai szerkezete kis deformációval, alacsony vibrációval rendelkezik, biztosítja a vágási pontosságot.

4. Független kapcsolószekrény Minden elektromos alkatrész és lézerforrás külön kapcsolószekrénybe van beépítve a por felhalmozódásának megakadályozása érdekében. Emellett a kapcsolószekrény automata termosztatikus klímaberendezéssel is fel van szerelve. Ez megakadályozza az alkatrészek károsodását a magas nyári hőmérséklet miatt.

5. Integrált nagy mennyiségű poreltávolító rendszer. A poreltávolító rendszer nagy levegőmennyiséggel képes eltávolítani a vágási folyamat során keletkező összes füstöt. Ez segít megóvni a kezelő egészségét és a munkakörnyezetet.

Technikai paraméterek

Munkaterület	1500*3000mm
Lézer kimeneti teljesítmény	1000W/2000W/3000W/4000w (opcionális)
X/Y tengely pozicionálási pontosság	±0,03 mm
X/Y tengely áthelyezési pontosság	±0,02 mm
Maximális gyorsulás	1,5G
Szervómotor	Japán Yaskawa / Japan Fuji
Elektromos alkatrészek	Schneider
Csökkentő	Japán SHIMPO

termék leírás

Alkalmazott anyagok

Részletek

• Alkalmazás: LÉZERVÁGÁS
• Alkalmazható anyag: fém
• Állapot: Új
• Lézer típusa: Fiber lézer
• Vágási terület: 1500mm*3000mm
• Vágási sebesség: 75 m/min
• Támogatott grafikus formátum: PLT, Dst, DXP
• Vágási vastagság: anyagig
• CNC vagy nem: Igen
• Hűtési mód: VÍZHŰTÉS
• Vezérlőszoftver: CYPCUT
• Lézerforrás Márka: Raycus
• Lézerfej Márka: Raytools
• Szervómotor márka: FUJI
• Vezetősín Márka: HIWIN
• Vezérlőrendszer Márka: Cypcut
• Súly (KG): 4500 KG
• Főbb értékesítési pontok: Versenyképes ár
• Optikai lencse Márka: Might
• Garancia: 2 év
• Alkalmazható iparágak: szállodák, ruhaüzletek, gyártóüzem, gépjavító műhelyek, élelmiszerüzletek, nyomdák, energia és bányászat
• Gépvizsgálati jelentés: mellékelve
• Videós kimenő-ellenőrzés: Feltéve
• Az alapkomponensekre vonatkozó garancia: 1 év
• Alapelemek: motor, csapágy, szivattyú, motor
• Működési mód: folyamatos hullám
• Konfiguráció: 3 tengelyes
• Kezelt termékek: Lemez és cső
• Funkció: SERVO-MOTOR
• Feldolgozási terület: 1500x3000mm
• Vezérlőrendszer: Cypcut vezérlőrendszer
• Hűtőrendszer: TEYU S&A CW6250 vízhűtő
• Lézerfej: Svájc Ray tools Laser Head
• Négyzet alakú sín: Tajvan PMI Y#30*2, X 20#
• Fogasléc: Németország YYC Nagy pontosságú csiszolóléc (#2 m)
• Motor és meghajtó: Japan Yaskawa850w X,Y tengelyhez, Z tengely 400w Japan Yaskawa
• Reducer: Japan Shimp Reducer
• Pneumatikus alkatrészek: Japan SMC pneumatikus alkatrészek
• Elektromos alkatrészek: France Schneider
