Delem Da66t 125 3+1 4+1 6+1 8+1 Cnc hidraulikus présfék fémlemez hajlításhoz

Termék információ

Ez a gép egy új CNC hajlítógép, amelyet a RAYMAX 2020-ban dobott piacra, és nagy pontosságú és költséghatékonysági követelményeket támasztó gyártók számára alkalmas. A gép a legnépszerűbb modellünk és egy igazi igásló, amely kiváló minőségű alkatrészekből épül fel és komoly megbízhatóságot kínál. Az Y1 és Y2 szinkronizációs technológia magas megközelítési, kanyar- és visszafutási sebességet biztosít. Hajlítási hosszának képessége és nyomástartománya testreszabható a különféle gyártási követelményeknek megfelelően.

Tudományos tervezés

1, Az Y1 és Y2 tengelyek szinkron mozgása, mindegyiket független henger vezérli

2. Lehetőség a konfigurációhoz opciók és frissítések hozzáadására a későbbiekben

Környezetbarát

Alacsony zaj a várakozás és a gyorsleállítás (kevesebb, mint 25 decibel), nyomás és visszatérés közben, mivel a hidraulikus rendszerben a nyomás a szervo főmotor zárt hurkú vezérlése. Szervomotor használatával 60%-kal alacsonyabb az energiafogyasztás, mint az általános gépeknél.

A géptest stabil és tartós teljesítménye

1， A gépkeret integrált hegesztése.

2， A CNC háromdimenziós megmunkálóközpont által egy folyamatban kialakított gépkeret, amely biztosítja az egyes szerelési felületek párhuzamosságát és függőlegességét.

3 ， Belső feszültség laminálás temperálással.

4, Lövésfúvás a rozsda eltávolítására és rozsdamentesítő kezelésre.

1. Vezérlőrendszer: DA52s (opcionális Cybelec CT8 Svájcból)

Gyors, egyoldalas programozás

• Gyorsbillentyű navigáció

•7” VGA színes TFT

• Akár 4 tengely (Y1, Y2 és 2 segédtengely)

• Koronázás szabályozása

•Eszköz/anyag/termékkönyvtár

•USB, periféria interfész

•Az alapvető gépvezérlési funkciók az Y1 Y2 XR -tengely.

• Fejlett Y-tengely vezérlő algoritmusok zárt hurkú és nyitott hurkú szelepekhez

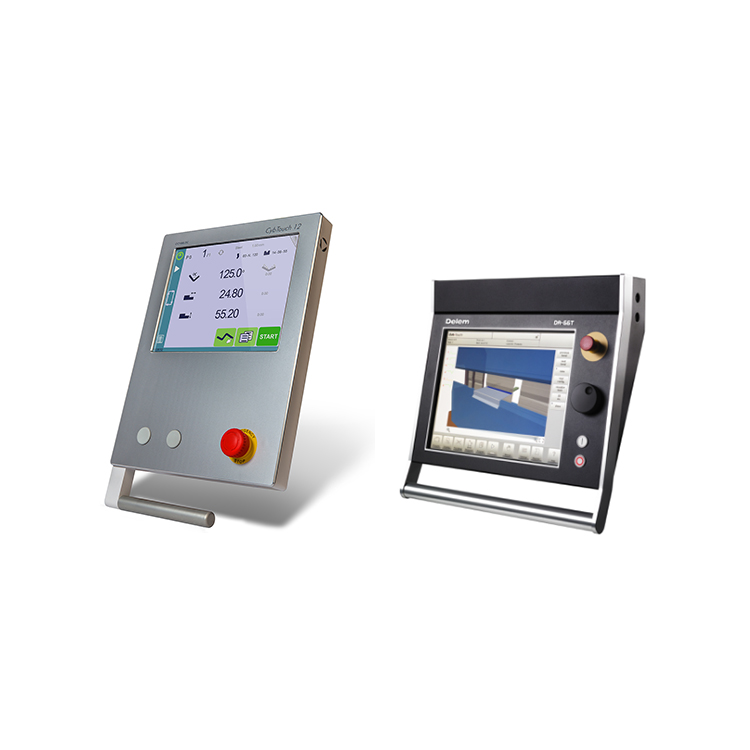

Opcionális vezérlőrendszer:

(DA66T DA69T / Cybelec CT8 CT12 Svájcból)

Opcionális tengely (3 1/4 1/6 1/8 1)

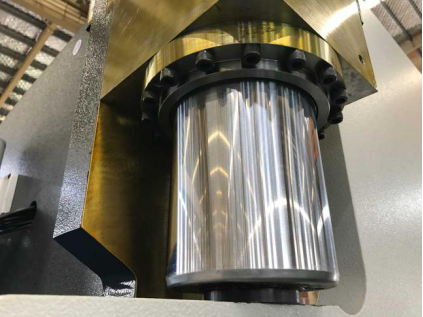

2. Henger
Kínai prémium márkaként több mint 10 éves élettartammal rendelkezik

3. Arányos szelep
Az arányos szelep pontosan szabályozza az Y1 Y2 tengely mozgását

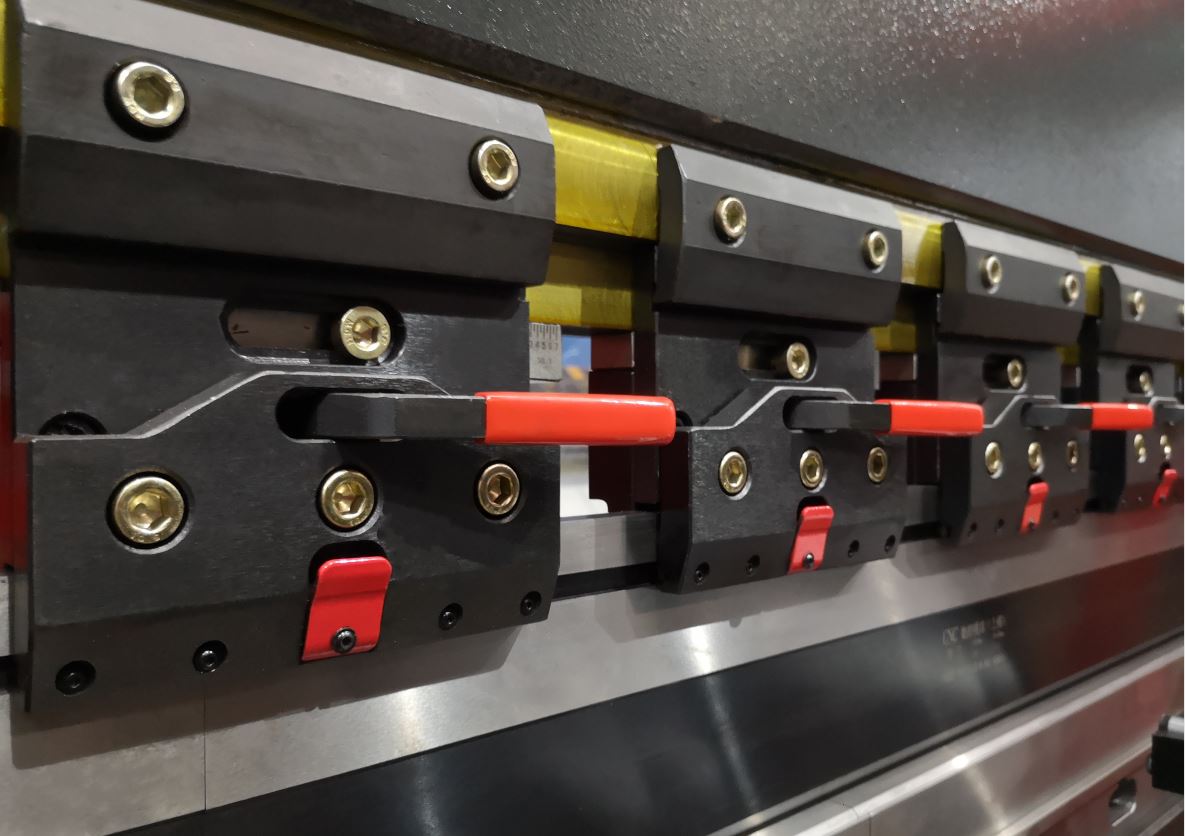

4. Gyors klip
Gyors szerszámcsere a függőleges beállításnak köszönhetően, csökkentve a beállítási időt

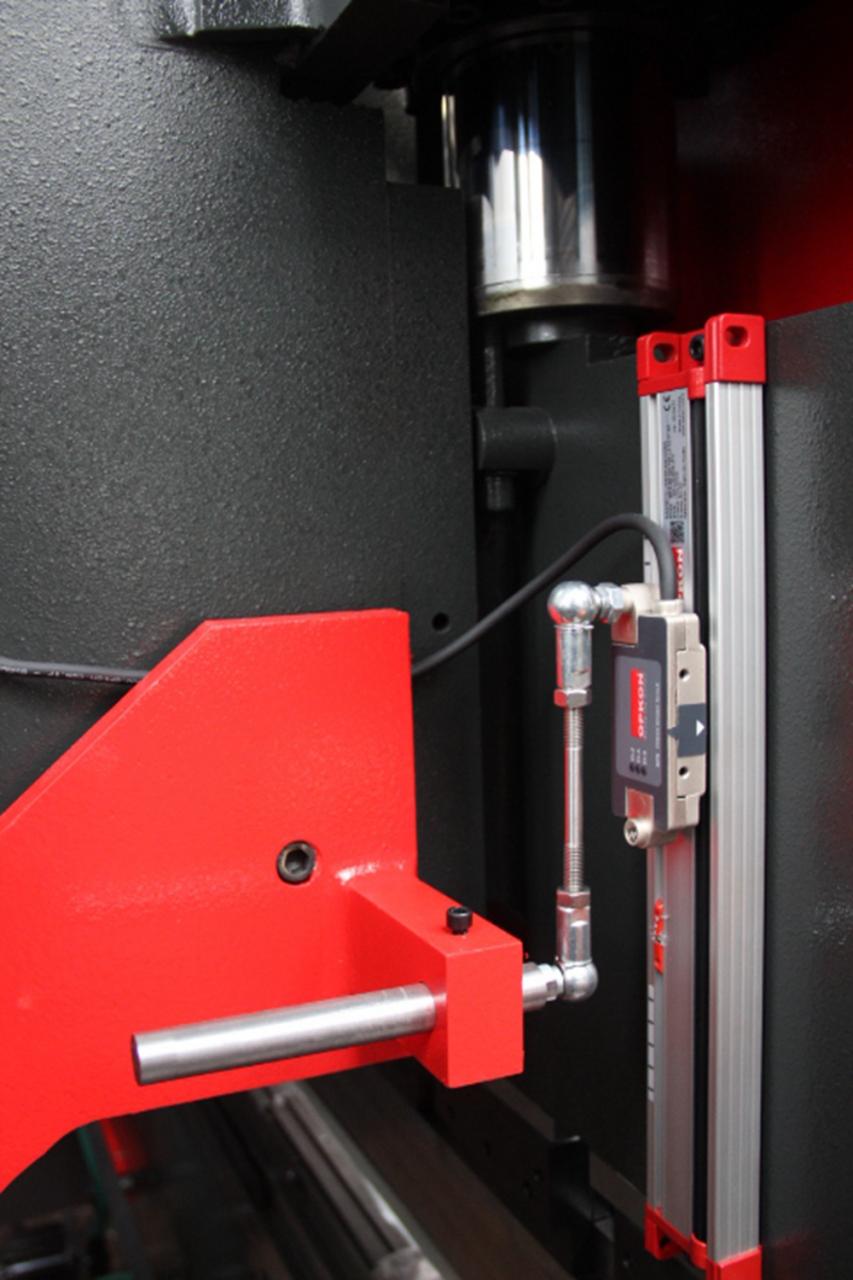

5. A rácsvonalzó pontos pozícionálást biztosít
Az optikai lineáris vezetőrendszer külön karral van rögzítve a gépágyhoz. Ezzel a megoldással az összes lengési érték rögzíthető, hogy beállítsa a kötési érzékenységet és az ismételhetőséget.

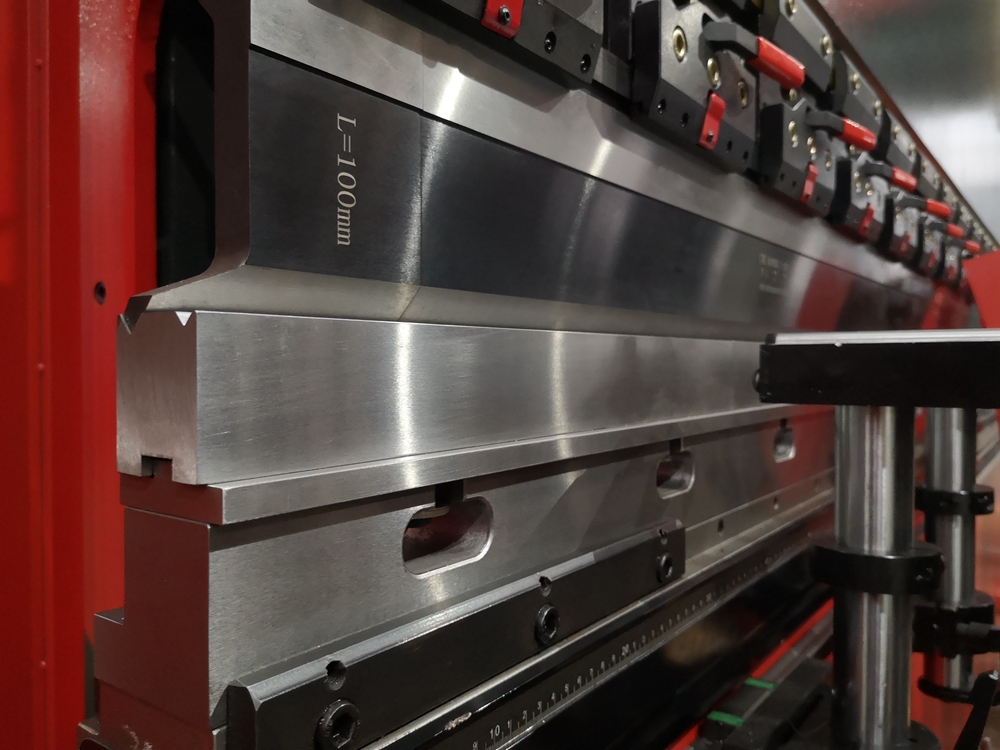

6. CNC forma (Golin)
CNC koncentrikus forma ， Többfunkciós, könnyen cserélhető oldal

7. Automatikus koronázási rendszer
Kiegyenlített kompenzáció, tökéletes hajlítási szög Vezérlés CNC vezérlőrendszerrel DA52s

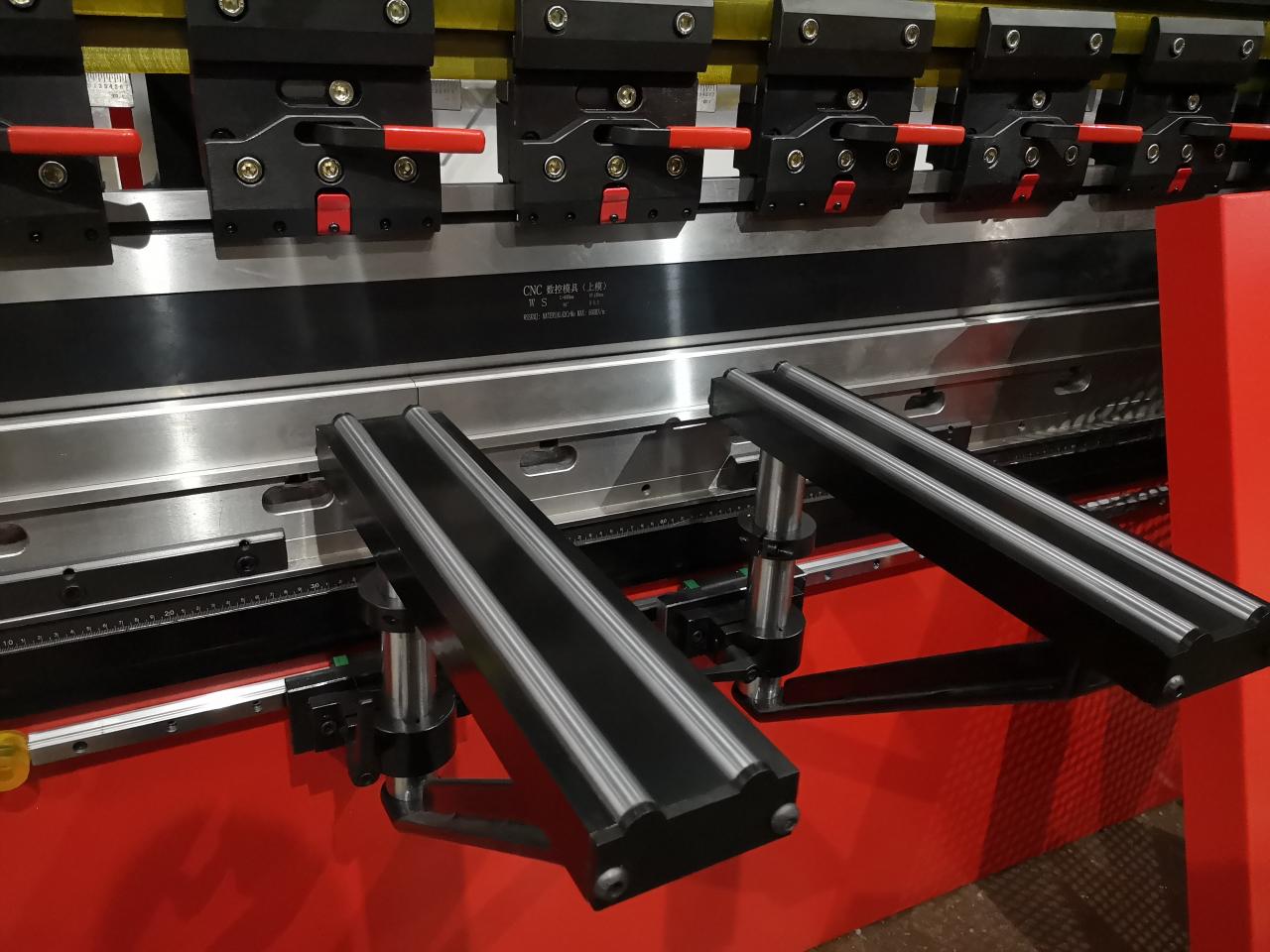

8. Támasztó kar
Az ergonómikus tartókonzolok és a LED-es munkaterület-világítás a lehető legnagyobb mértékű kezelést szolgálják

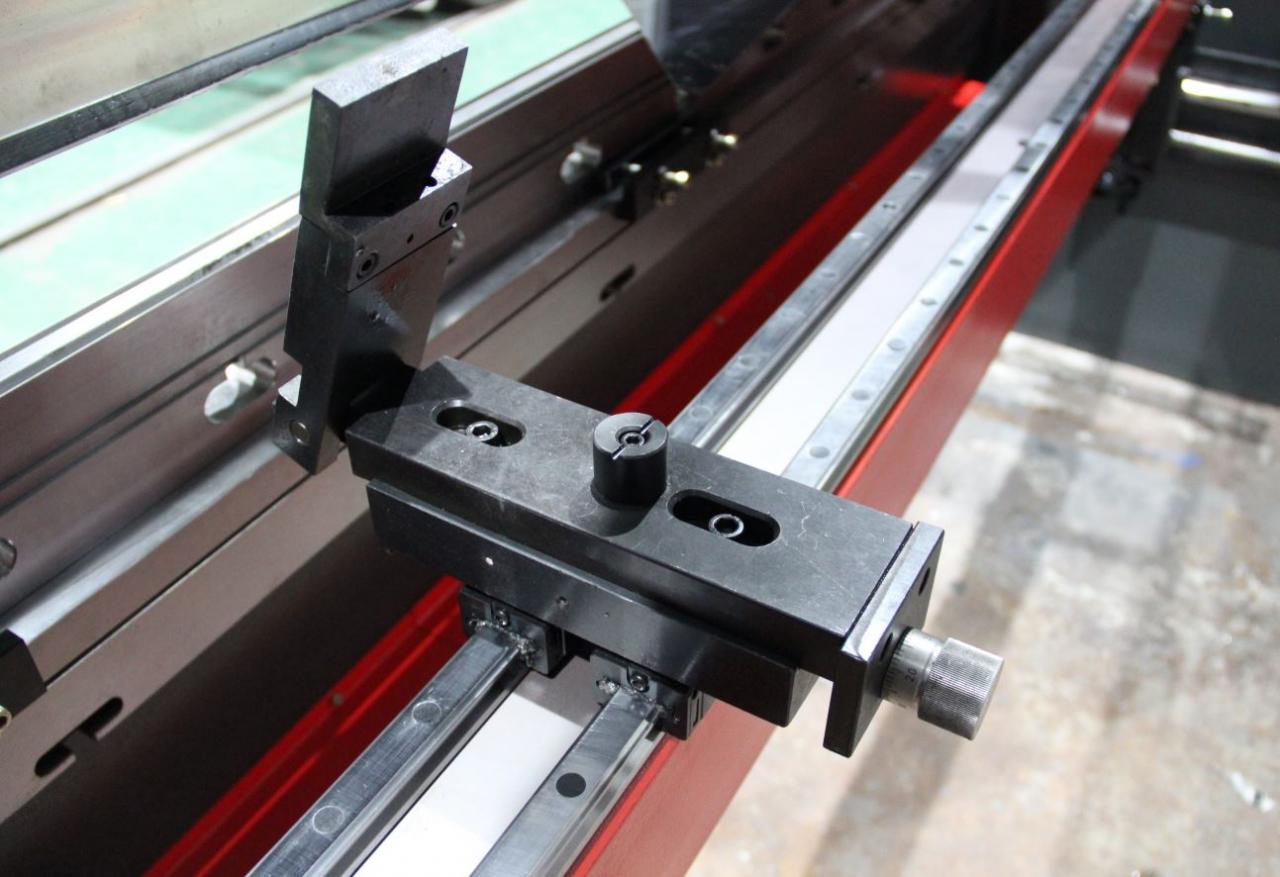

9. Dupla lineáris vezetők és integrált tartógerenda
Az ujjmozgások pontosságának javítására

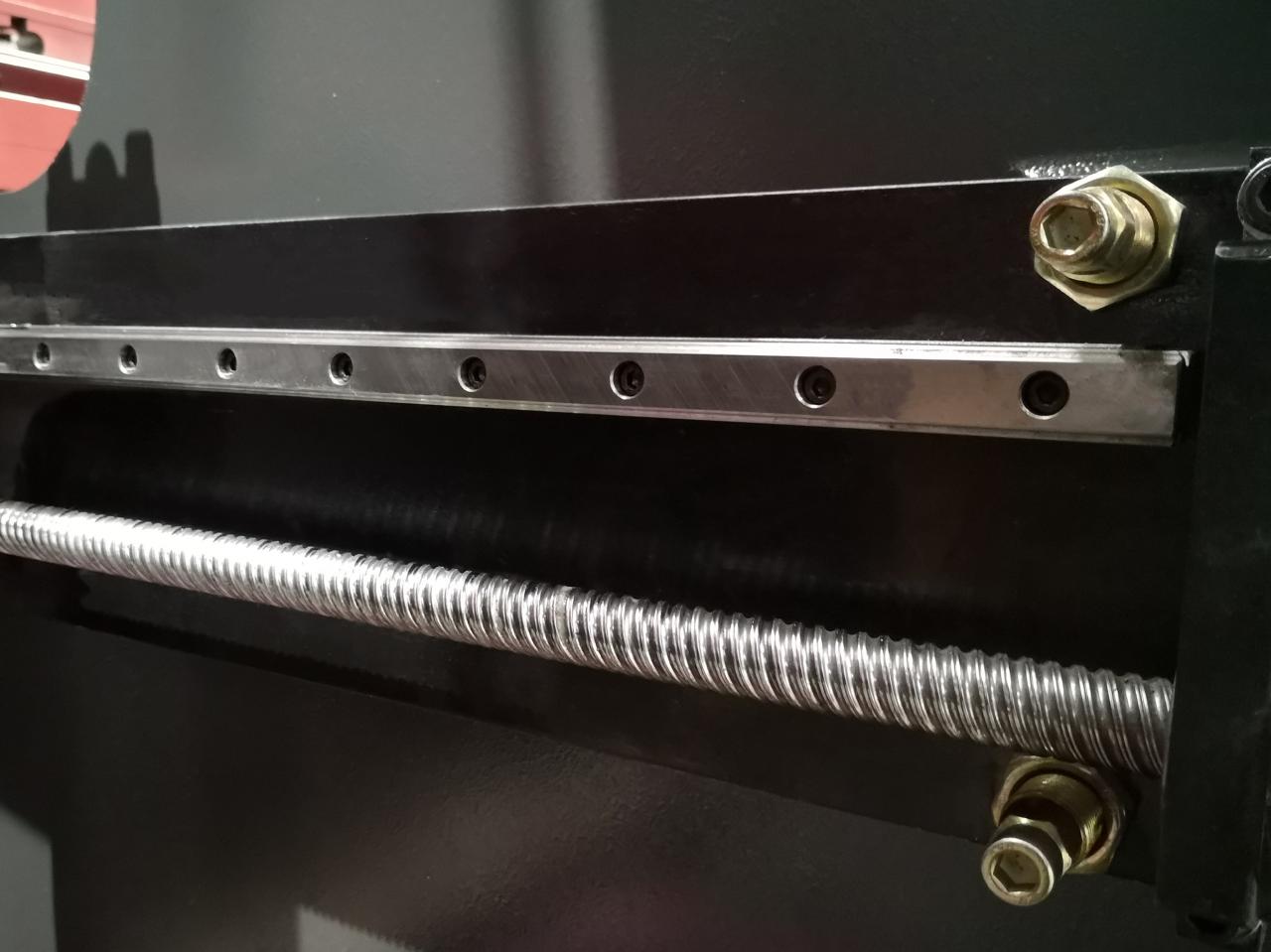

10. Golyós csavar és lineáris vezető
Dinamikus hátmérők és a nagy sebességű tengely a golyóscsavarnak és a lineáris vezetőnek köszönhetően javítja a hátmérő mozgási pontosságát

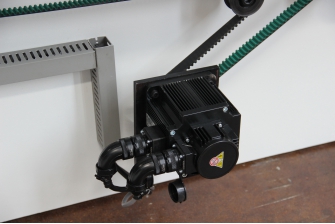

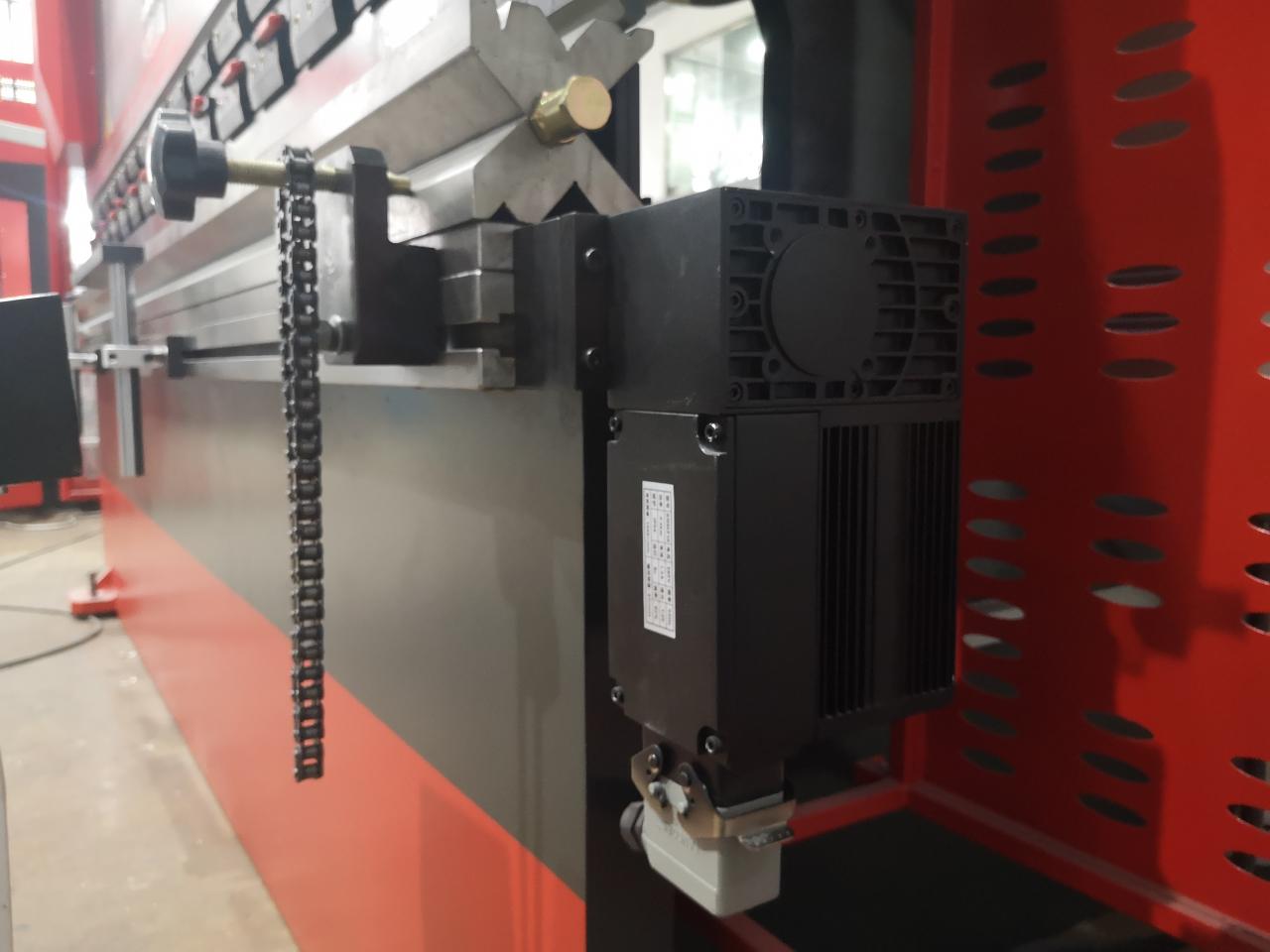

11. Szervomotor
A szervohajtás X és Y tengelyek pozicionálása a sebesség és a pontosság növelése érdekében.

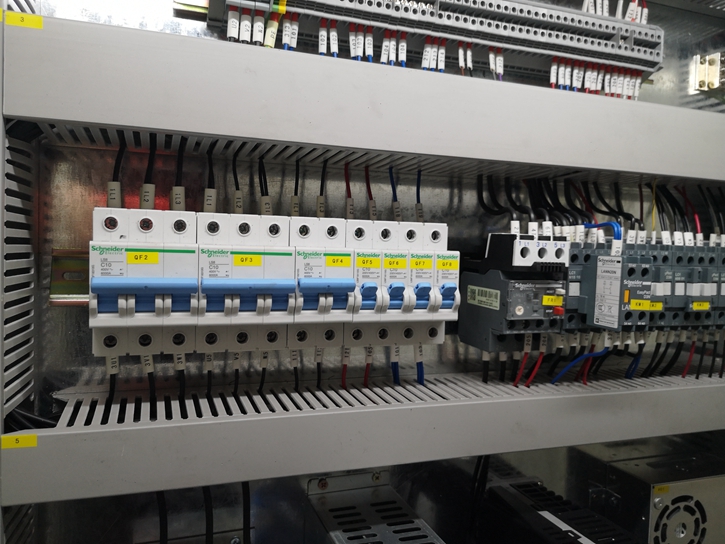

12. Főbb elektromos alkatrészek
Nemzetközi márkák választéka, stabil és tartós teljesítmény.

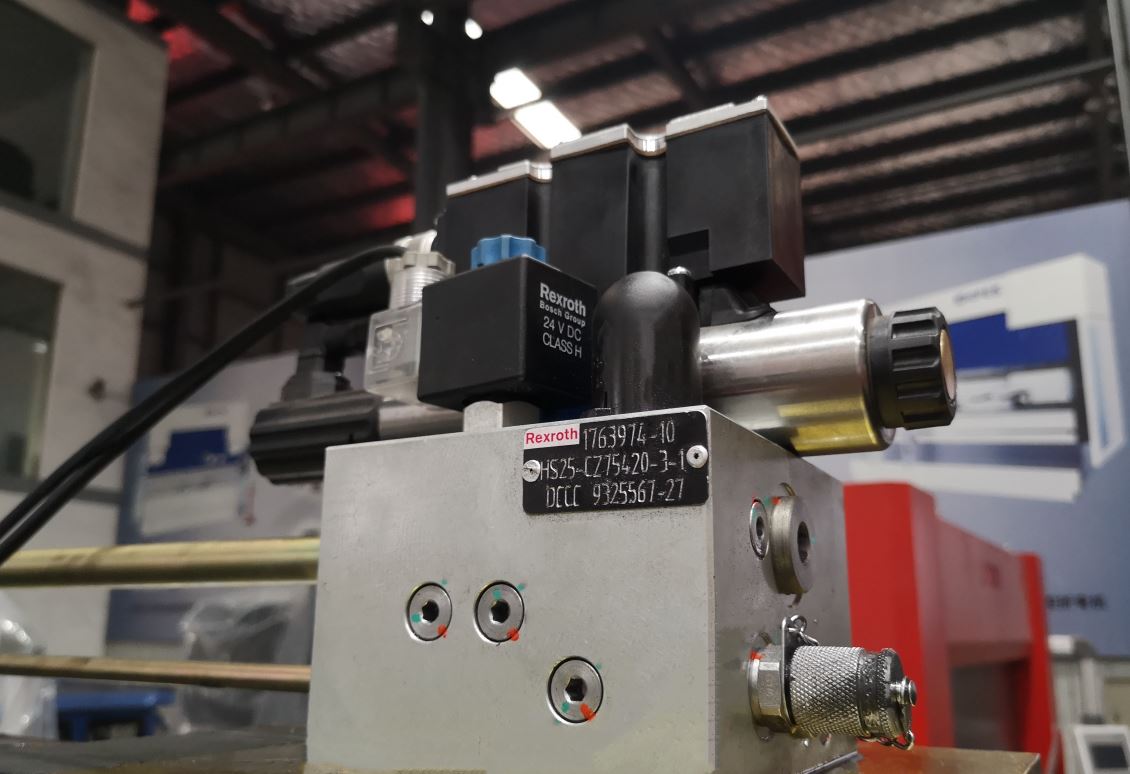

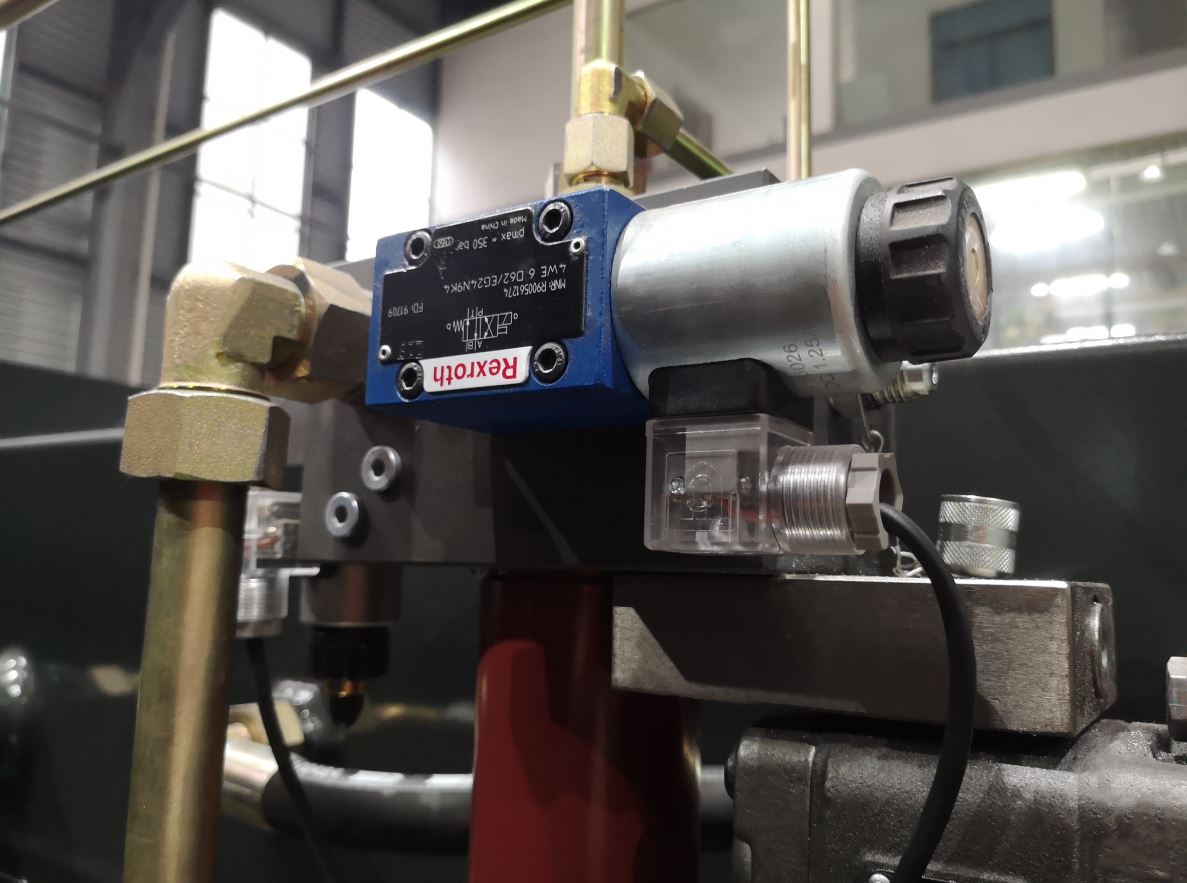

13. Hidraulikus szelep
Nemzetközi márkák választéka, stabil és tartós teljesítmény.

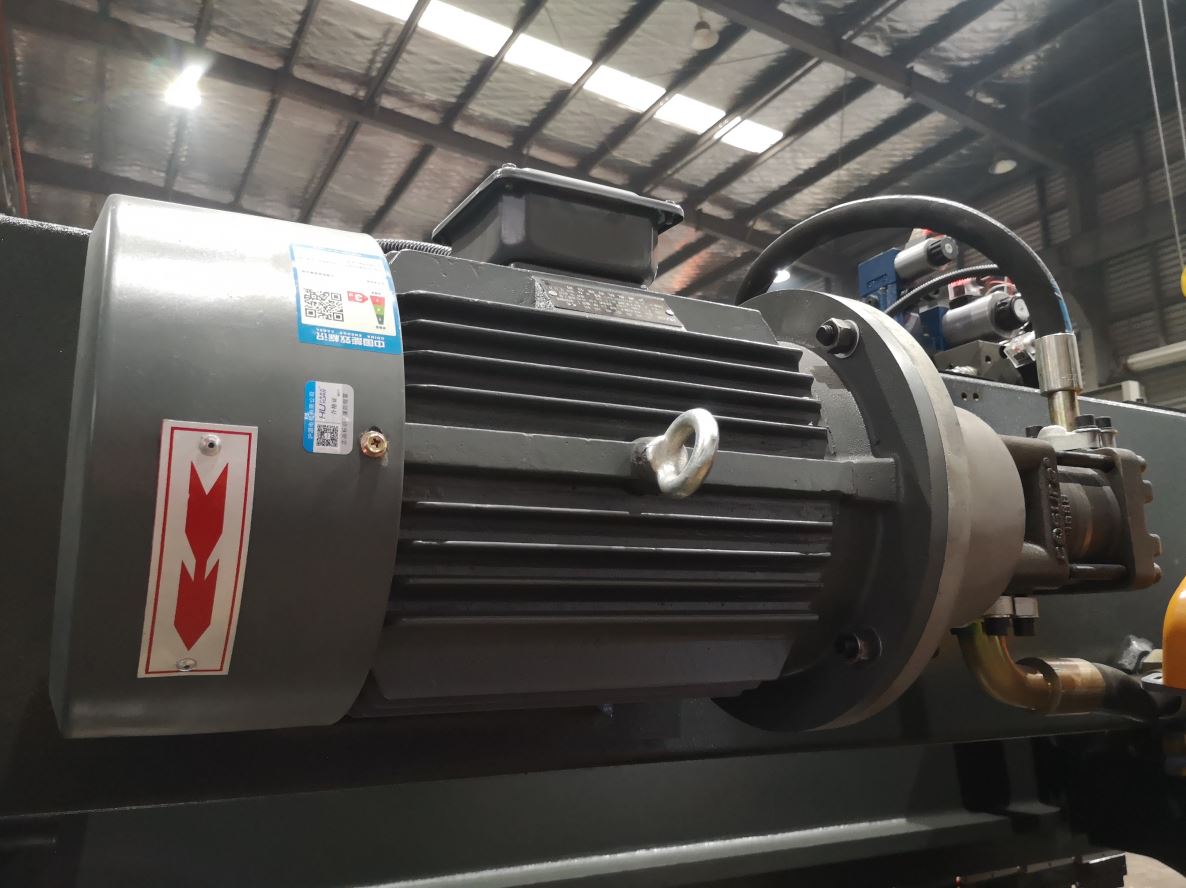

14. Főmotor (Siemens a németből) Olajszivattyú (Sunny Amerikából)
Nemzetközi márkák választéka, stabil és tartós teljesítmény.

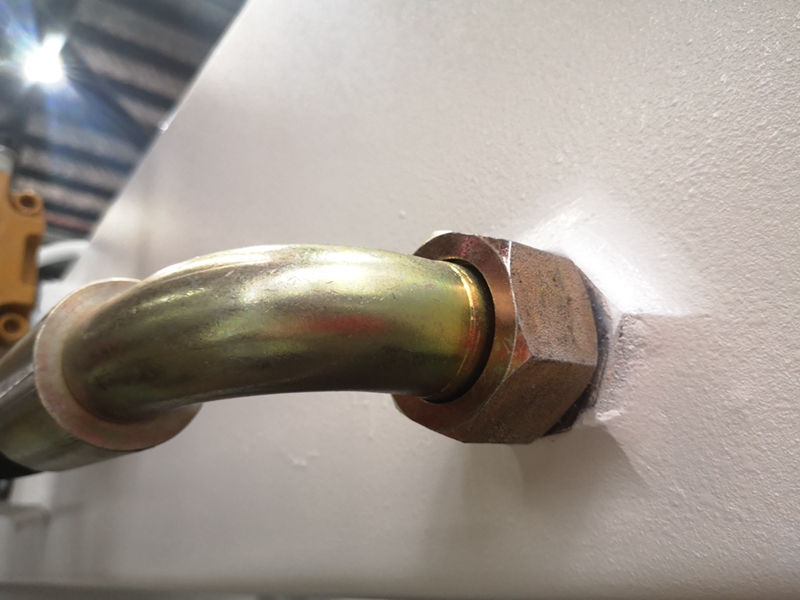

15. Csőcsatlakozás (EMB németül)
Az olajszivárgás elkerülése érdekében könnyen javítható

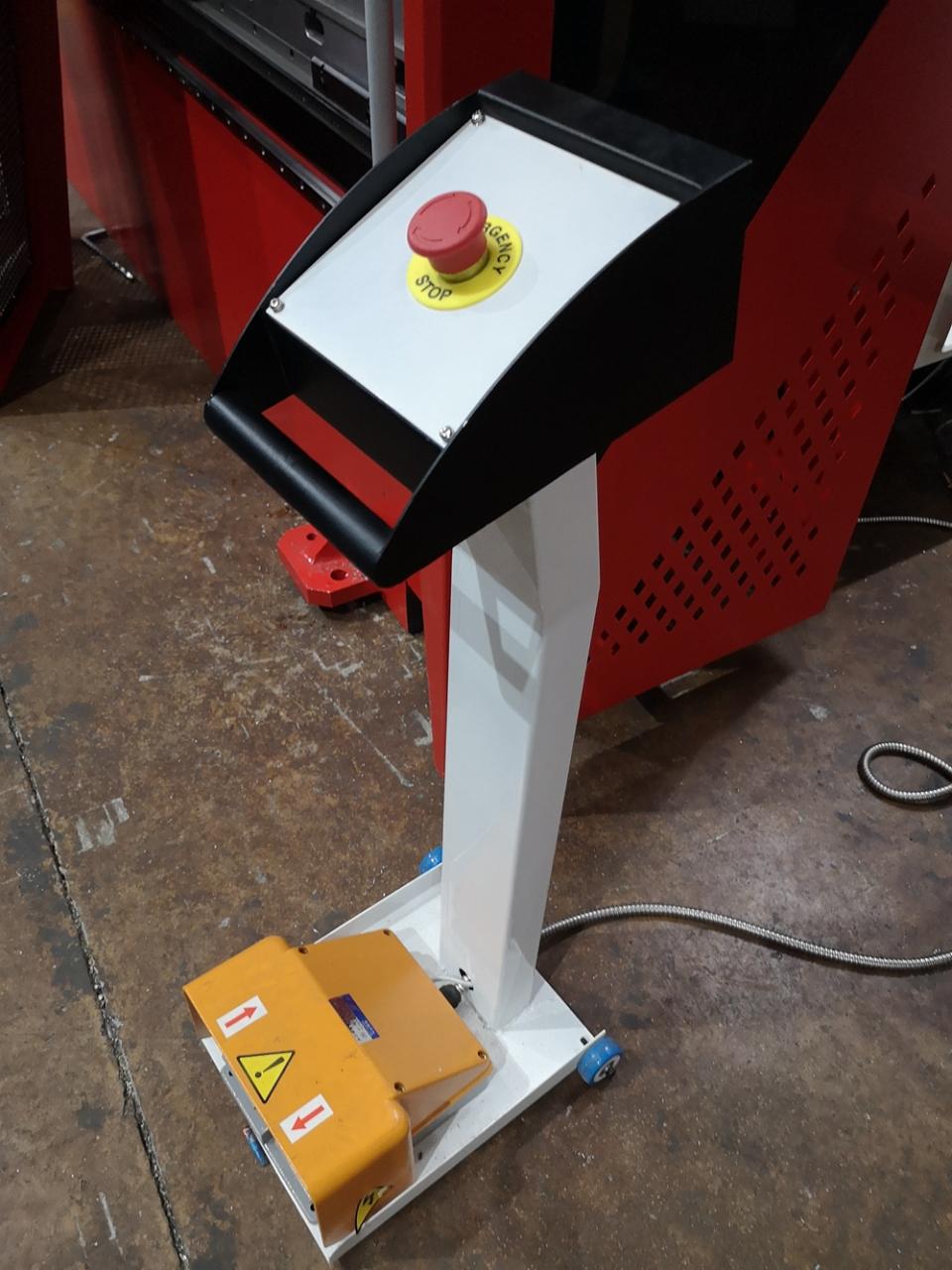

16. Lábkapcsoló elektromos alkatrészek (Schneider Franciaországból)

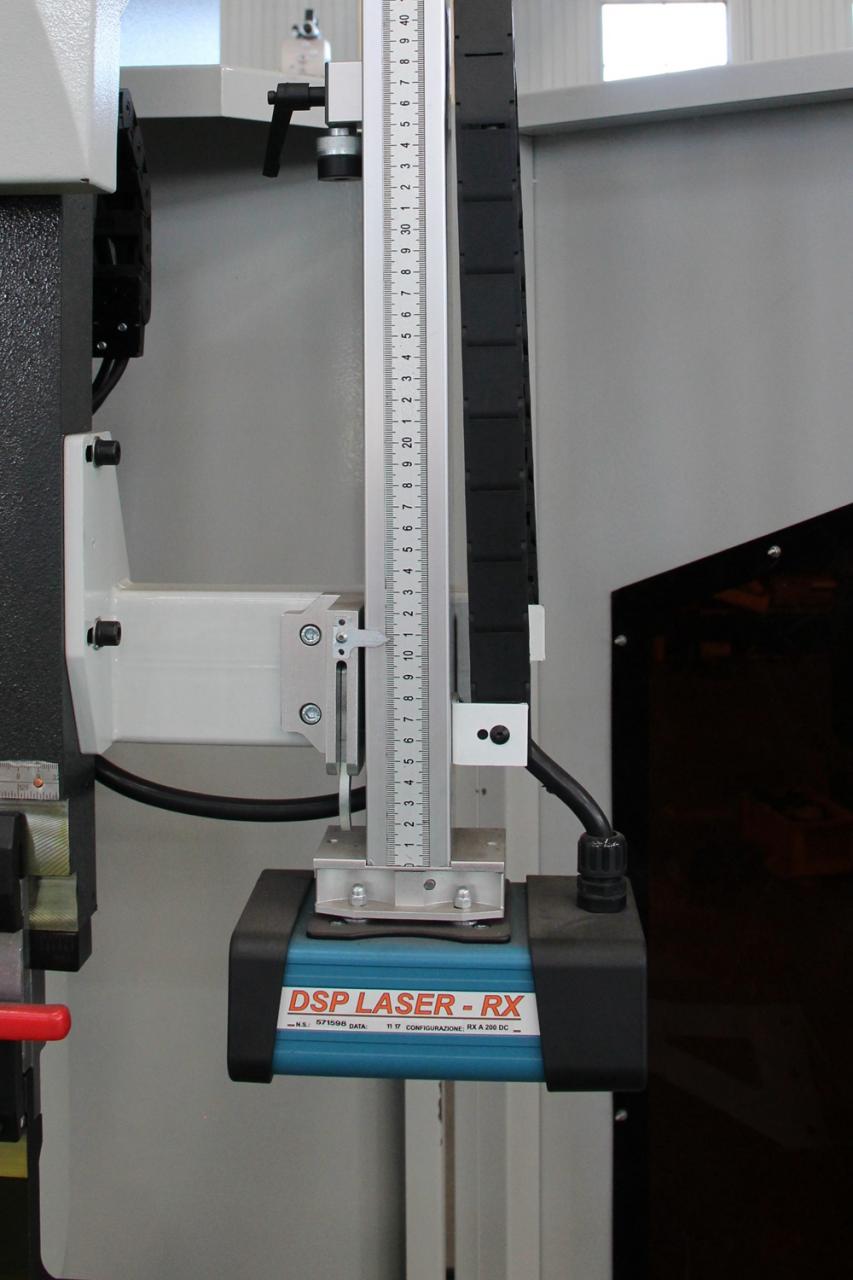

17. DSP Laser Safe (opcionális)
A penge leáll, ha a lézer akadályt észlel.

Technikai paraméterek

Modell	Pólus távolság (mm)	A torok mélysége (mm)	Csúszó löket (mm)	Max magasság (mm)	Teljesítmény (kw)	Súly (kg)	Méret (mm)
40T/2200	1850	230	80	320	4	2750	2200x1200x1900
40T/2500	1850	230	80	320	4	3000	2500x1200x1900
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800
160T/5000	3900	320	160	460	11	13500	5000x1900x3100
160T/6000	4900	320	160	460	11	18500	6300x1900x3200
200T/3200	2480	320	200	460	11	11000	3200x1950x2800
200T/4000	2900	320	200	460	11	12500	4000x1950x2800
200T/5000	3900	320	200	460	11	14000	5000x1950x3000
200T/6000	4900	320	200	460	11	20000	6000x1950x3300
250T/3200	2450	400	250	590	18.5	18500	3250x2000x3200
250T/4000	2900	400	250	590	18.5	20000	4000x2000x3400
250T/5000	3900	400	250	590	18.5	23000	5000x2000x3400
250T/6000	4900	400	250	590	18.5	27000	6000x2000x3400
300T/3200	2450	400	250	590	22	20500	3200x2000x3450
300T/4000	2900	400	250	590	22	22000	4000x2000x3450
300T/5000	3900	400	250	590	22	25000	5000x2000x3450
300T/6000	4900	400	250	590	22	28000	6000x2000x3450
400T/3200	2400	400	250	590	30	22500	3200x2180x3400
400T/4000	2900	400	250	590	30	25000	4000x2180x3400
400T/5000	3900	400	250	590	30	29000	5000x2180x3500
400T/6000	4900	400	250	590	30	34000	6000x2180x3800
500T/5000	3900	400	250	590	45	42000	5050x3500x3700
500T/6000	4900	400	320	590	45	54000	6050x3500x3700
600T/4000	2900	400	320	590	55	44000	4050x4500x3700
600T/6000	4900	400	320	590	55	60000	6050x4500x3700

Részletek

• Csúszó lökethossz (mm): 120 mm
• Automatikus szint: Teljesen automatikus
• Torok mélység (mm): 320 mm
• Géptípus: Szinkronizált
• Munkaasztal hossza (mm): 3200 mm
• Munkaasztal szélessége (mm): 150 mm
• Mérete: 3200x1600x2600mm
• Állapot: Új
• Anyag/Fém feldolgozott: sárgaréz/réz, rozsdamentes acél, ötvözet, szénacél, alumínium
• Automatizálás: Automata
• Extra szolgáltatások: End Forming
• Év: 2020
• Súly (KG): 7000
• Motor teljesítmény (kw): 7,5 kw
• Főbb értékesítési pontok: Többfunkciós
• Garancia: 2 év
• Alkalmazható iparágak: Építőanyag-üzletek, Gépjavító műhelyek, Gyártóüzem, Élelmiszer- és Italgyár, Nyomdák, Építési munkák , Energia és bányászat, Élelmiszer- és italboltok
• Bemutatóterem helye: Nincs
• Marketing típusa: Új termék 2020
• Gépvizsgálati jelentés: mellékelve
• Videós kimenő-ellenőrzés: Feltéve
• Az alapkomponensekre vonatkozó garancia: 1 év
• Alapelemek: csapágy, motor, nyomástartó edény, motor, egyéb
• Modell: WE67K Series-125T/3200
• Nyersanyag: lap/lemezhengerlés

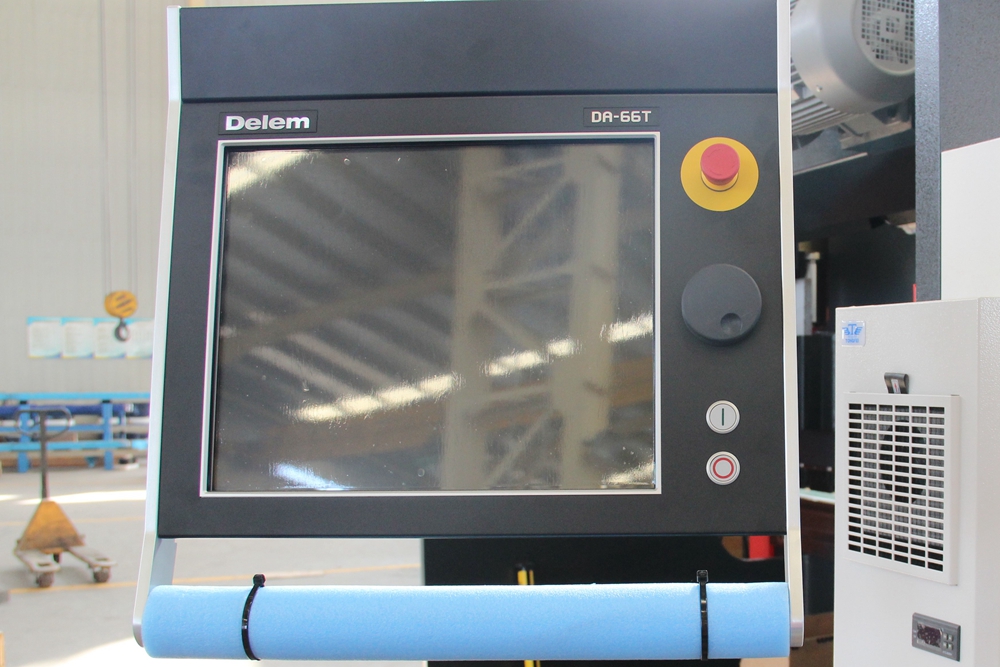

• Vezérlőrendszer: Delem DA66T
• Vezérlő tengelyek: Y1 Y2 X W-tengely Koronázás
• Elektromos alkatrészek: Schneider Franciaországból
• Fő motor: Siemens Németországból
• Átfutási idő: 15 nap
• Felhasználás: Fémlemez hajlítás
• Minősítés: CE ISO
