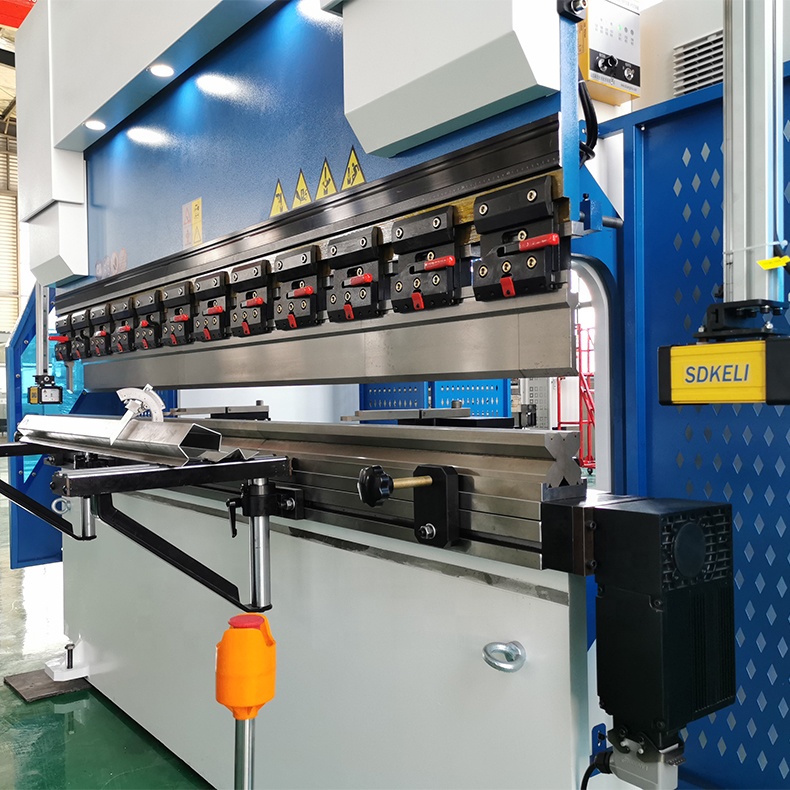

160t-4000 4 tengelyes CNC hidraulikus hajlítógép féknyomó

Termékleírás

A Press Brake egy új CNC hajlítógép, amelyet a RAYMAX 2020-ban dobott piacra, és nagy pontosságú és költséghatékonysági követelményeket támasztó gyártók számára alkalmas. A 4 tengelyes CNC hajlítógép a legnépszerűbb modellünk és egy igazi igásló, amely kiváló minőségű alkatrészekből épül fel és komoly megbízhatóságot kínál. Az Y1 és Y2 szinkronizációs technológia magas megközelítési, kanyar- és visszafutási sebességet biztosít. Hajlítási hosszának képessége és nyomástartománya testreszabható a különféle gyártási követelményeknek megfelelően.

A géptest stabil és tartós teljesítménye

1, A gépváz integrált hegesztése.

2, A CNC háromdimenziós megmunkálóközpont által egy folyamatban kialakított gépkeret, amely biztosítja az egyes szerelési felületek párhuzamosságát és függőlegességét.

3, Belső feszültség-laminálás hőlégfúvással a rozsda eltávolítására és a rozsdamentesítő kezelésre.

4, Lövés a rozsda eltávolítására és rozsdamentesítő kezelésre.

Tudományos tervezés

1, Az Y1 és Y2 tengelyek szinkron mozgása, mindegyiket független henger vezérli.

2. Lehetőség a konfigurációhoz opciók és frissítések hozzáadására a későbbiekben.

Környezetbarát

Alacsony zaj a várakozás és a gyorsleállítás (kevesebb, mint 25 decibel), nyomás és visszatérés közben, mivel a hidraulikus rendszerben a nyomás a szervo főmotor zárt hurkú vezérlése. Szervomotor használatával 60%-kal alacsonyabb az energiafogyasztás, mint az általános gépeknél.

Technikai paraméterek

További gépmodellekért forduljon hozzánk, mihamarabb válaszolunk!
Modell	A lengyelek távolsága (mm)	A torok mélysége (mm)	Csúszka löket (mm)	maximum magasság (mm)	Erő (kw)	Súly (kg)	Méret (mm)
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800

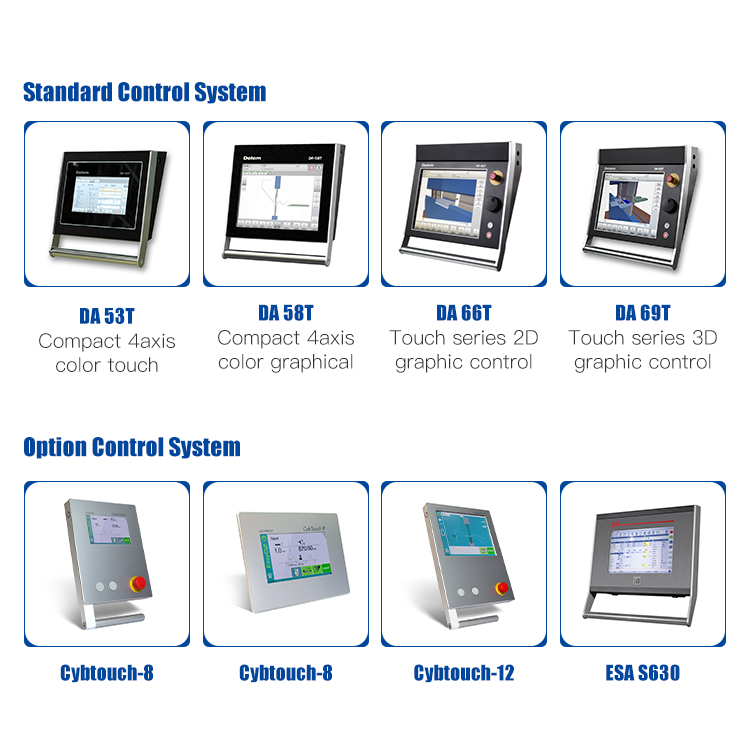

Vezérlő rendszer

Az Amuda CNC hajlítógép különféle vezérlőrendszerekkel szerelhető fel. Nagy hatékonyságú visszamérő rendszerünk különféle automatizálási megoldásokat kínál ügyfeleink számára.

Gép kijelző

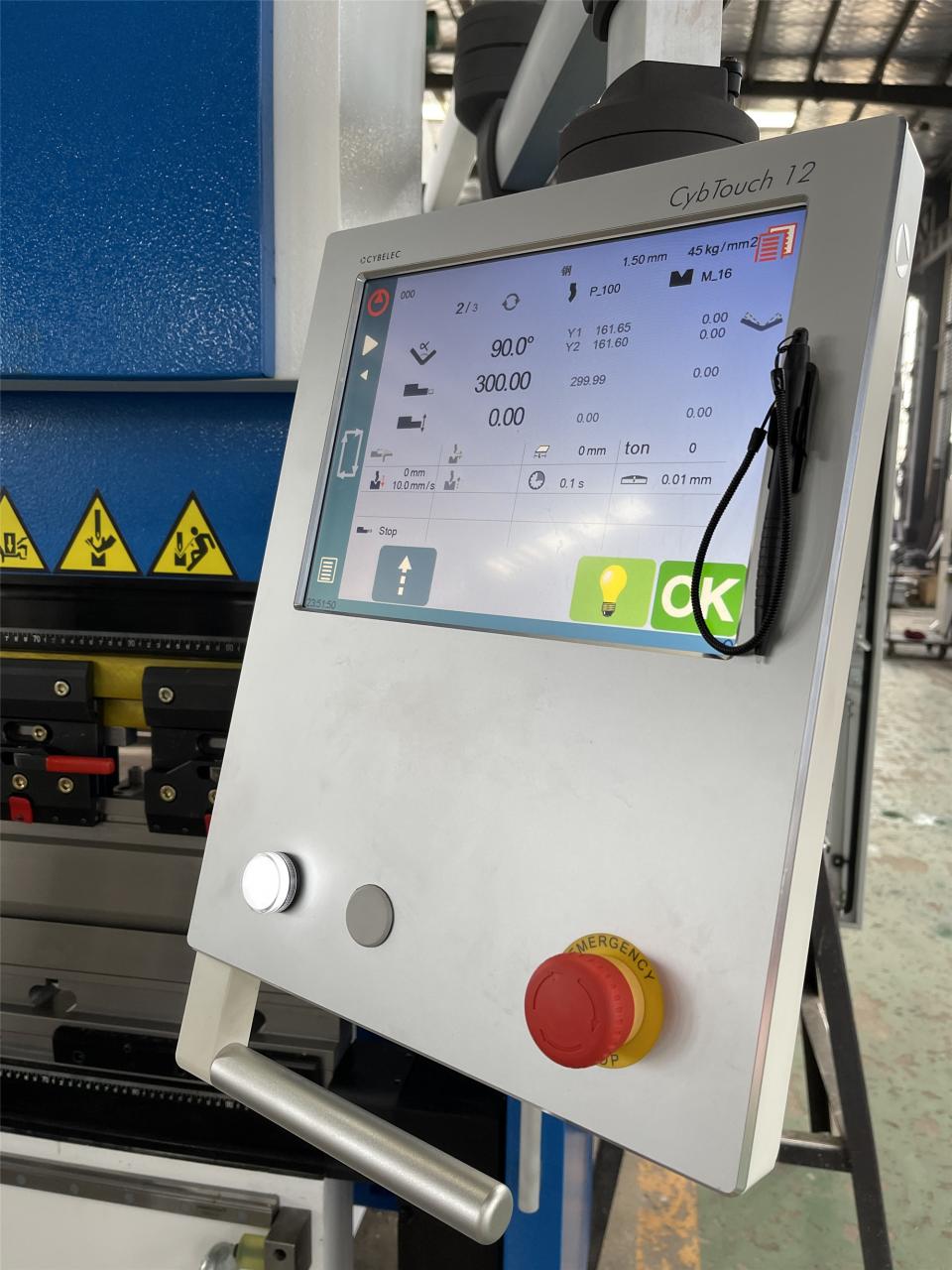

Cybtouch-12 vezérlőrendszer

1. 4 tengelyt vezérel.

2. Automatikus hajlítási sorrend (opció).

3. Hajlítási ráhagyás számítása.

4. Nyomás-koronázás számítás.

5. Moduláris szerszámok minden alkatrészhez vagy ívhez.

6. Szög- és hátszelvény korrekciója.

7. Tele-karbantartás vezeték nélküli kapcsolaton keresztül PC-n vagy notebookon.

8. USB port a memóriakártyához adatátvitelhez/mentéshez.

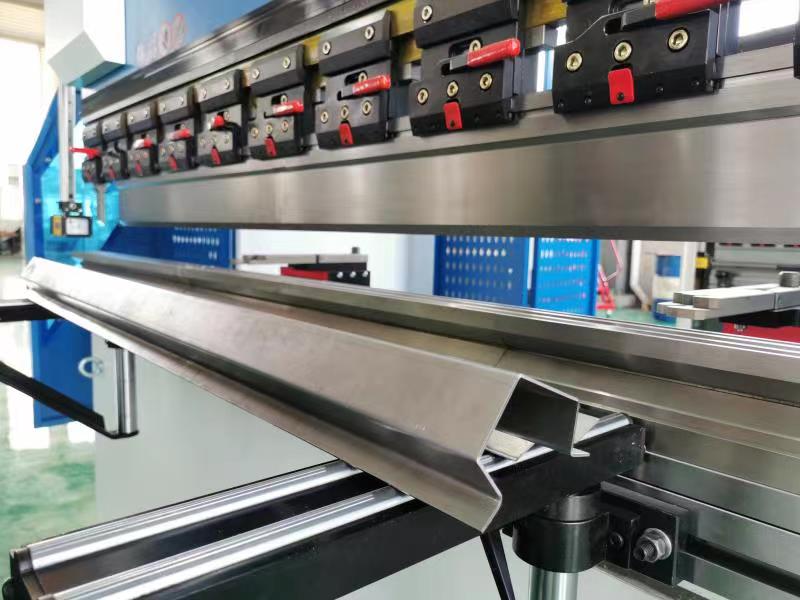

Nagy hatékonyságú munkaasztal

1, Használhatja a teljes hajlítási hosszt, mivel nincsenek interferencia kontúrok.

2, CNC testreszabott forma

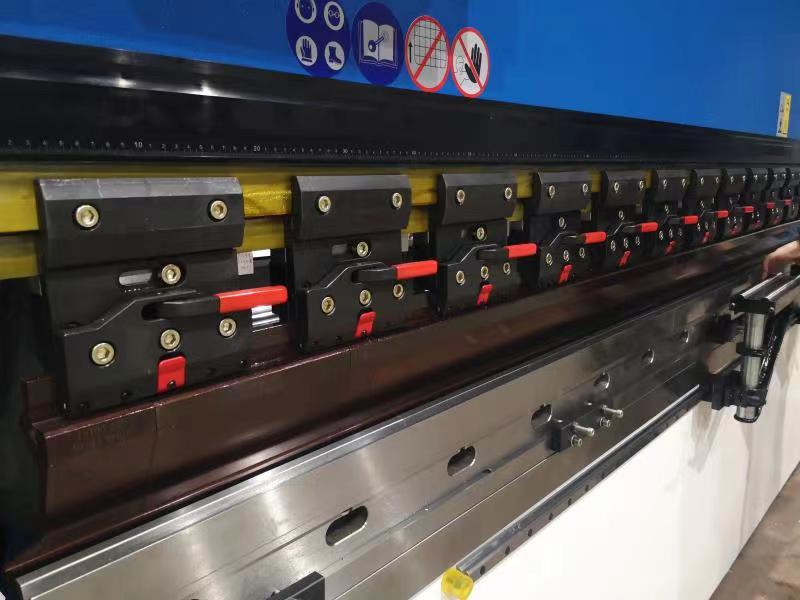

3, Gyors klip: gyors szerszámcsere a függőleges beállításnak köszönhetően, hogy csökkentse a beállítási időt.

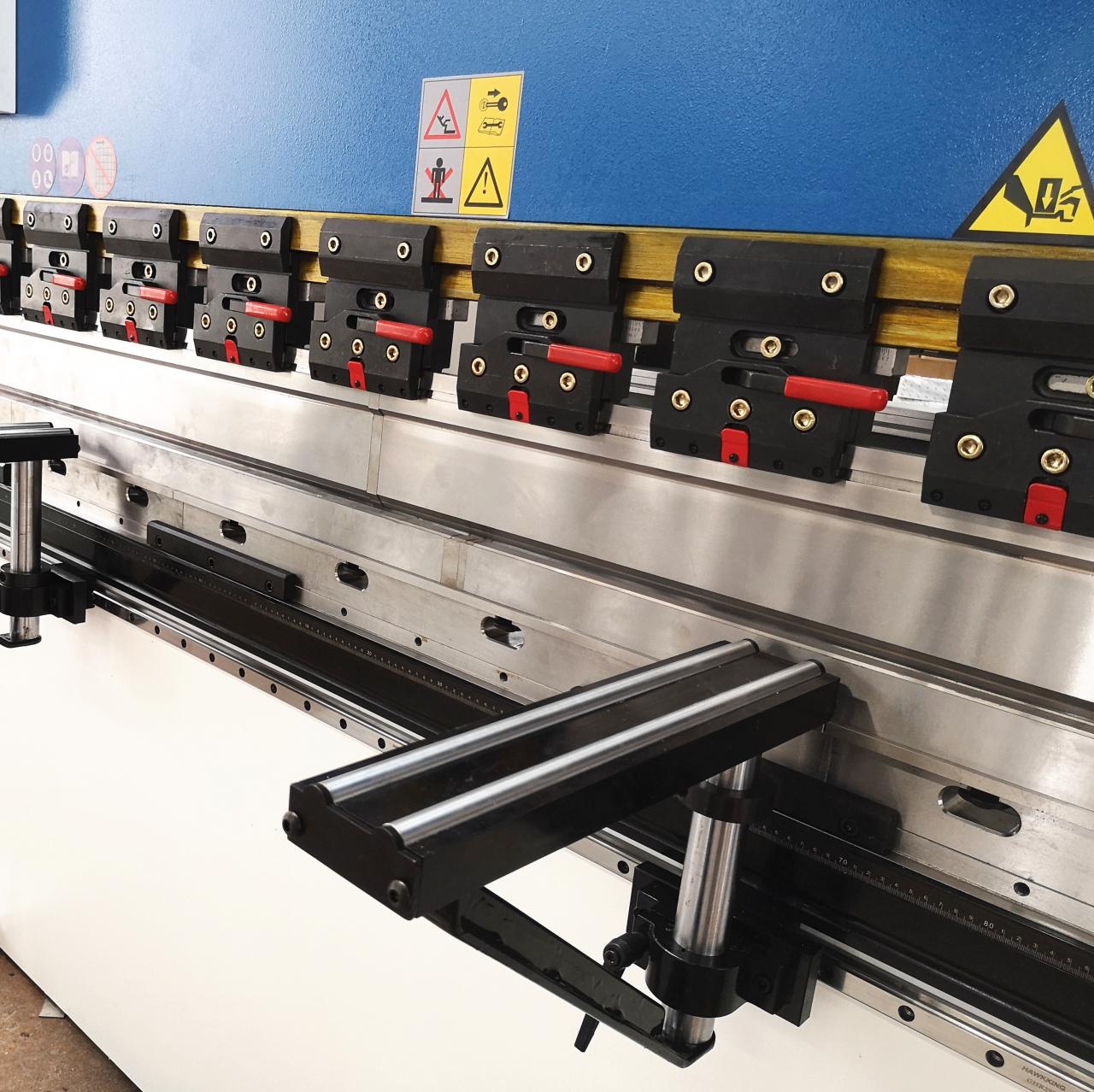

4, Támasztókarok: Az ergonomikus tartókonzolok és a LED-es munkaterület-világítás a kezelési könnyedség maximalizálását szolgálják.

5. Hidraulikus szelep (Rexroth Németországból)

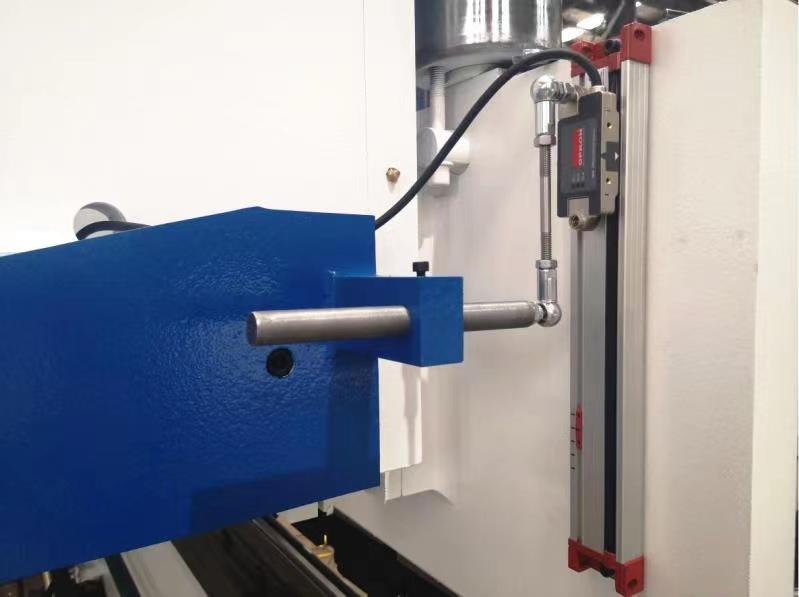

6, GIVI Rácsvonalzó (Olaszországból): precíz pozícionáló löketút

7, Automatikus koronázási rendszer: Pontosabb hajlítási szög biztosítása érdekében

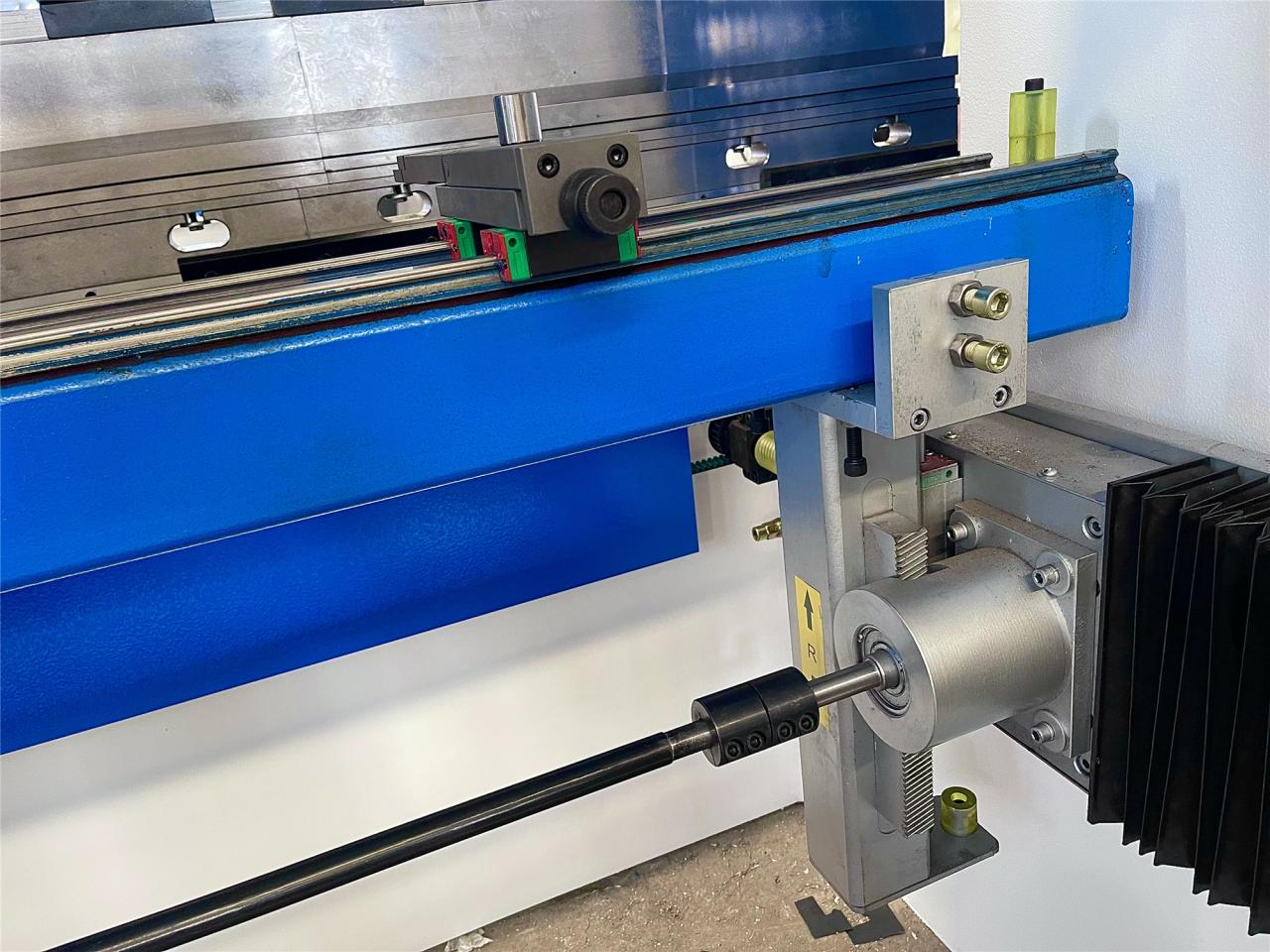

8, Lézerbiztos Nagy hatékonyságú és nagy teljesítményű hátmérő

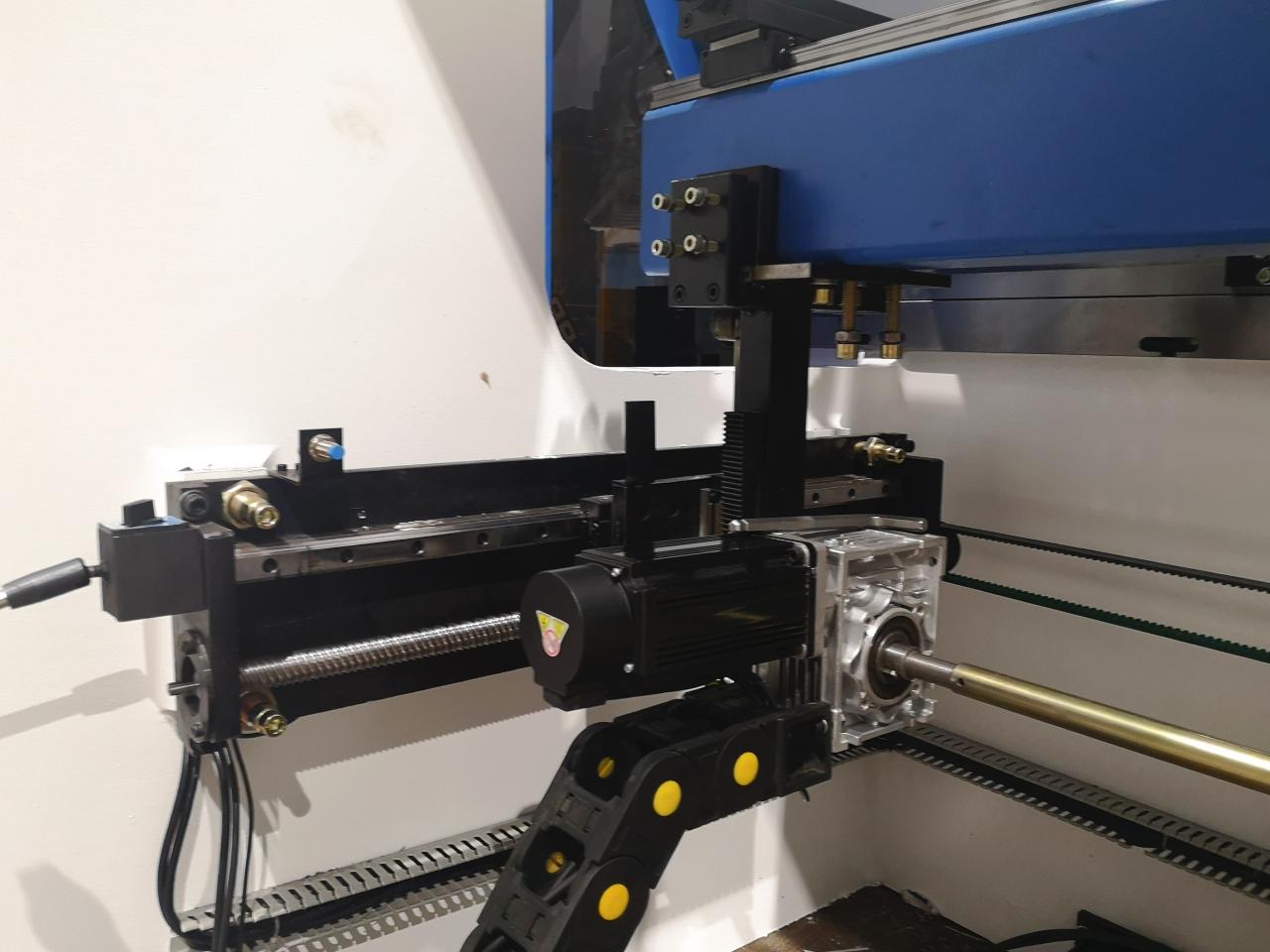

1, Szervómotor meghajtó visszamérő: Szervóhajtás visszamérő rendszer a speed.and energiatakarékosság növelésére.

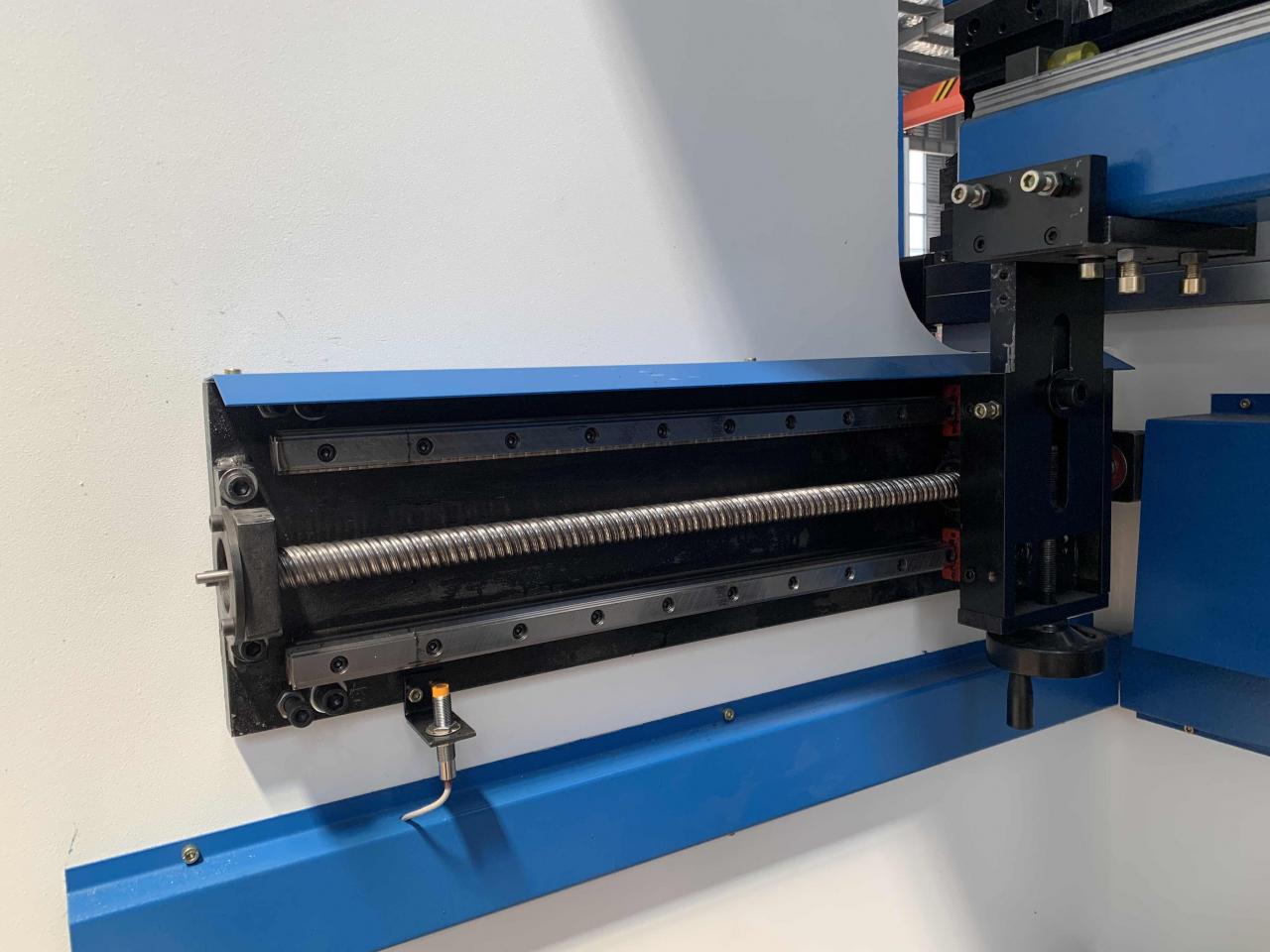

2, A golyóscsavar és a lineáris vezető Dinamikus hátmérők és a nagy sebességű tengely a gömbcsavarnak és a lineáris vezetőnek köszönhetően.

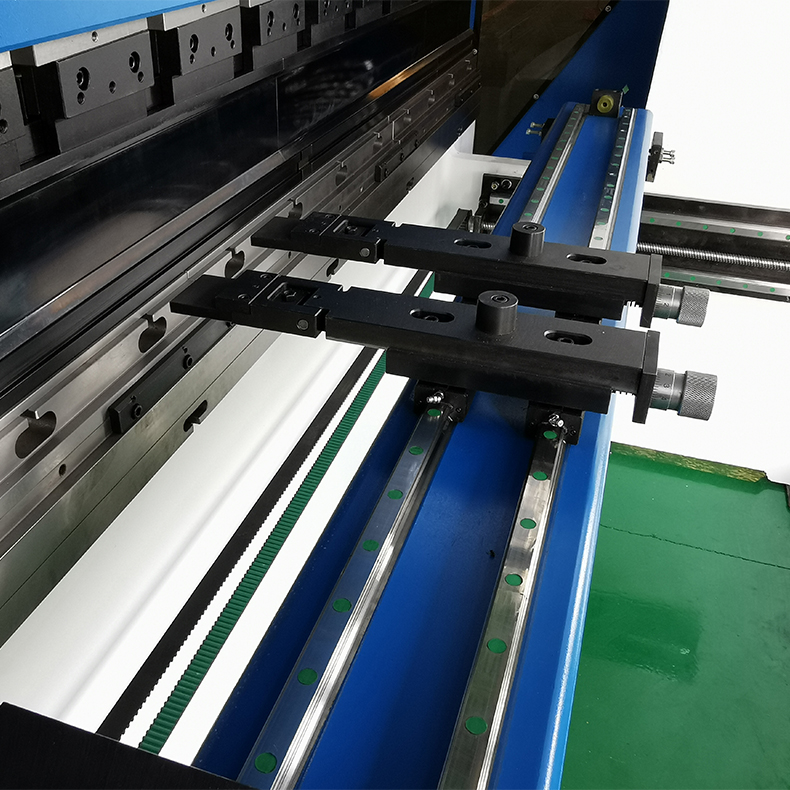

3, Dupla lineáris vezetők és integrált tartógerenda az ujjmozgások pontosságának javítása érdekében.

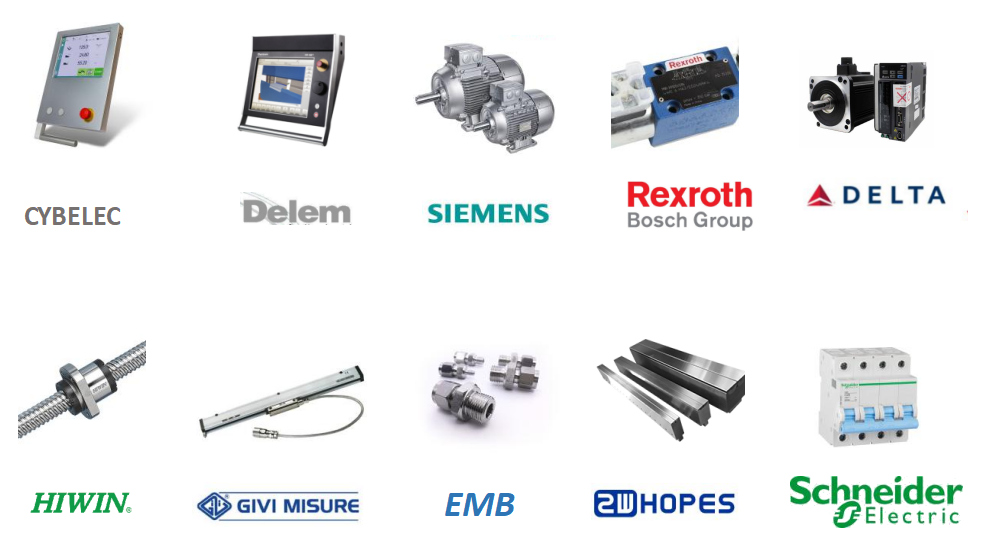

A nemzetközi márka támogatja

Fő konfiguráció

Fő motor	Siemens, Németország
Elektromos	Schneider, Franciaország
Hidraulikus szelep	Rexroth, Németország
Olaj pumpa	Sunny, USA
Pecsétgyűrű	EMB, Németország
Vezérlő	DELEM DA66T
Láb kapcsoló	Sanyuan HongKong
Henger	Jining Taifeng, Shandong
Golyós csavar és lineáris vezető	HIWIN, Tajvan
Szervo driver	DELTA, Tajvan
Rács vonalzó	GIVI, Olaszország

Biztonság és megbízhatóság

Minden alkatrész az európai szabványoknak megfelelő tanúsítvánnyal rendelkezik, főleg Németországból, USA-ból, Hollandiából, Olaszországból és Svájcból. Minden szerkezeti elem végeselemes módszerrel van kiszámítva, és csak kiváló minőségű S275 és S355 JR acélt, nevezetesen J2 (N) használnak.

Munkapad védelem

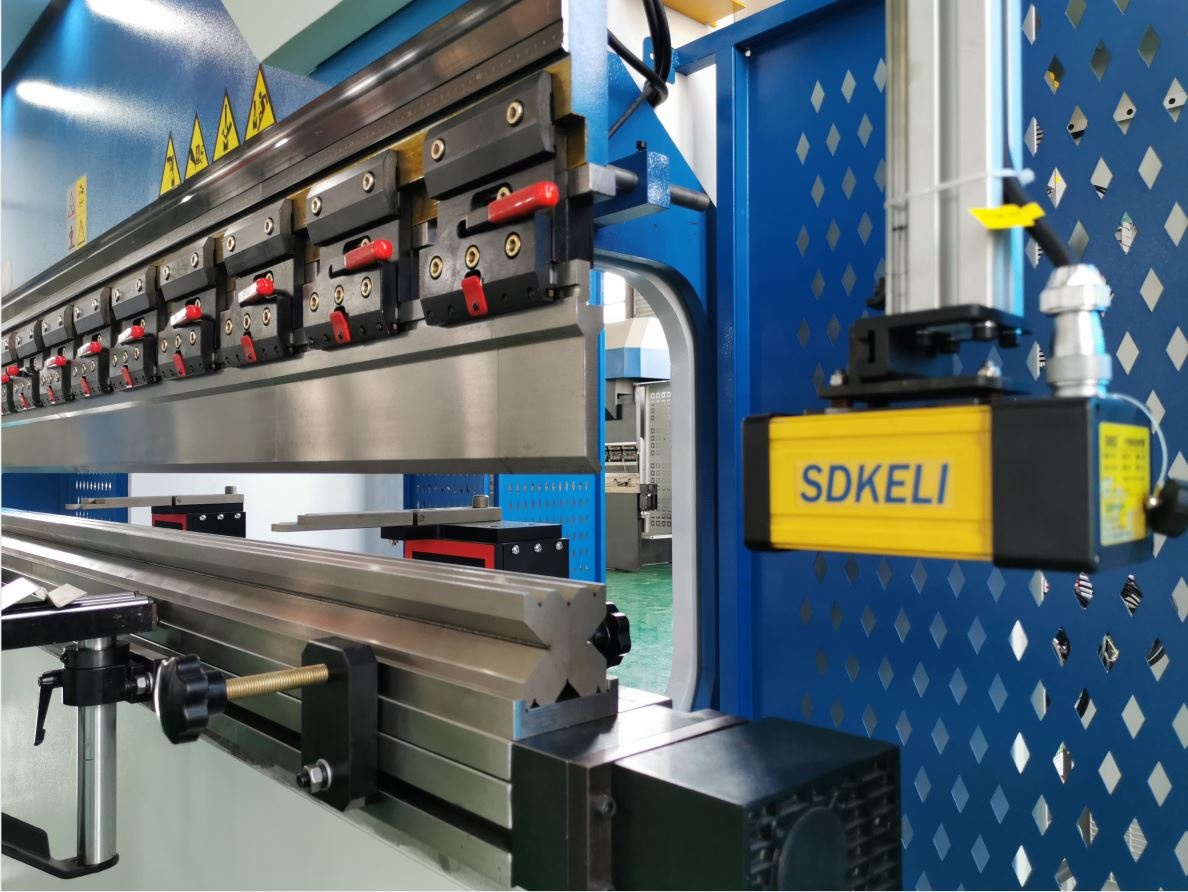

Lézeres védelem: A penge leáll, ha a lézer akadályt észlel.

Mechanikus hátlap

Fényfüggöny védelem vagy pontvédő vagy biztonsági kerítés, hogy figyelmeztesse az embereket a veszélyes munkaterületekre.

Munkaasztal oldalai

Biztonsági kerítés, amely megakadályozza az emberek gondatlan belépését.

Részletek

• Csúszó lökethossz (mm): 160 mm
• Automatikus szint: Teljesen automatikus
• Torok mélység (mm): 320 mm
• Géptípus: Szinkronizált
• Munkaasztal hossza (mm): 4000
• Munkaasztal szélessége (mm): 140 mm
• Mérete: 4000x1700x2800mm
• Állapot: Új
• Származási hely: Anhui, Kína
• Anyag/Fém feldolgozott: sárgaréz/réz, rozsdamentes acél, ötvözet, szénacél, alumínium
• Automatizálás: Automata
• Extra szolgáltatások: Megmunkálás
• Év: 2022
• Súly (KG): 11000
• Motor teljesítmény (kw): 11 kw
• Főbb értékesítési pontok: Versenyképes ár
• Garancia: 2 év
• Alkalmazható iparágak: Szállodák, ruhaüzletek, építőanyag-üzletek, gépjavító műhelyek, gyártóüzem, élelmiszer- és italgyár, farmok, étterem, háztartási használat, kiskereskedelem, élelmiszerüzlet, nyomdák, építési munkák , energia és bányászat, élelmiszer- és italboltok , Reklám ügynökség
• Showroom Helyszín: Kanada, Oroszország
• Marketing típusa: Új termék 2022
• Gépvizsgálati jelentés: mellékelve
• Videós kimenő-ellenőrzés: Feltéve
• Az alapkomponensekre vonatkozó garancia: 2 év
• Alapelemek: csapágy, motor, szivattyú, hajtómű, PLC, nyomástartó edény, motor
• Vezérlőrendszer: DELEM CT8
• Modell: 160T-4000
• Elektromos alkatrészek: Schneider Franciaországból
• Szín: Testreszabott
• Felhasználás: Fémlemez hajlítás
• Vezérlő tengelyek: 4 1
• Minősítés: CE ISO SONCAP
• Fő motor: Siemens Németországból
• Átfutási idő: 30 nap
• Értékesítés utáni szolgáltatás: Ingyenes pótalkatrészek, helyszíni telepítés, üzembe helyezés és oktatás
