CNC lemezszálas lézervágó gép

termékleírás

A szálas lézervágó gép egy nagy teljesítményű, ütésálló portál stílusú lézer, ipari felhasználásra. A kialakítás a gép egészére kiterjedő hűtő-, kenő- és porgyűjtő rendszert tartalmaz, amely garantálja a tartósságot és a hosszú élettartamot. Az automatikus magasságállítás állandóan tartja a gyújtótávolságot, biztosítva a minőségi eredményeket.

A szálas lézervágó gép egy nagy teljesítményű, ütésálló portál stílusú lézer, ipari felhasználásra. A kialakítás a gép egészére kiterjedő hűtő-, kenő- és porgyűjtő rendszert tartalmaz, amely garantálja a tartósságot és a hosszú élettartamot. Az automatikus magasságállítás állandóan tartja a gyújtótávolságot, biztosítva a minőségi eredményeket.

Jellemzők

# Raycus lézergenerátor

# Shanghai Cypcut rendszer

# Yaskawa szervomotor

# Autofókusz rendszer

# Swiztland Raytools lézerfej

# wifi távirányító

# Schneider Electric Devices

# Piros lámpa elhelyezése

# Négyzetcső hegesztett ágy

# HIWIN sín

# Német rack

# Magas puha, kopásálló vonókötél

# DLY vízhűtő 1,5-2P, kettős hőmérséklet és kettős vezérlés

# Nagy rugalmasságú, nagy sebességű, kopásálló kábel

# Hulladékgyűjtési rendszer

# Automatikus poreltávolító rendszer

Keret szerkezet

Masszív lemezhegesztő és edzett nehézgéptest, fémlemezek vágásához.

Gantry:

Alumíniumötvözet présöntvény, öntözés integrált gerenda. A könnyű és stabil szerkezet, az energiatakarékosság, a könnyű súly, a kis tehetetlenség és a jó dinamikus teljesítmény előnyei.

Lézeres fej

Raytools Fiber Laser vágófej ütközésgátló funkcióval, jól tömített, nagy nyomásálló, automatikus nyomkövető rendszerrel és ütközésgátló és leállító rendszerrel megvédi a jó vágási minőséget és meghosszabbítja az objektív élettartamát.

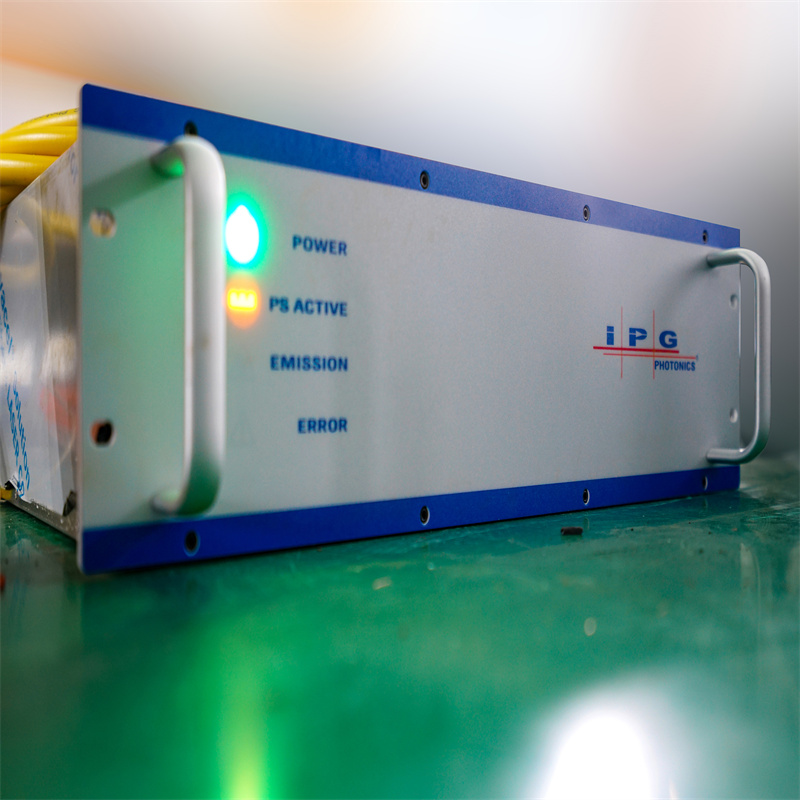

Lézer generátor

Fiber Laser Source, használt IPG, Raycus vagy MAX lézer, jobb teljesítménnyel, rendkívül alacsony zajszinttel, nagy stabilitással és ultrahosszú élettartammal 100 000 órán keresztül.

Vezérlő

Vezérlőpult, itt megtervezheti a kívánt mintákat. Vagy importálhat mintákat USB flash meghajtón keresztül. Felszerelni Cypcut vagy NC-Studio (Weihong) vezérlőrendszerrel, kínai csúcsmárkák. Integrált speciális funkciómodul a lézeres vágásvezérléshez, nagy teljesítményű, jó ember-gép interfész és egyszerű kezelés. Fogantyús vezérlés, könnyen kezelhető. A gépet 40 méteren belül irányíthatja.

Motor és vezető

Japán Yaskawa márka. Panasonic stb. márkák választható.

Paraméter
Lézergép vágási terület	3000x1500mm (Más méret testreszabható, például 6000x1500mm)
Lézer generátor	Raycus 1000W
Lézer hullámhossz	1064 nm
Átviteli rendszer	Fogaskerék sínek
X, Y tengely Helymeghatározási pontosság	±0,01 mm
X, Y tengely ismétlési hely pontossága	±0,01 mm
X, Y MAX mozgási sebesség	30 m/perc
Vágási vastagság	A különböző anyagok különbözőek

Alkalmazás

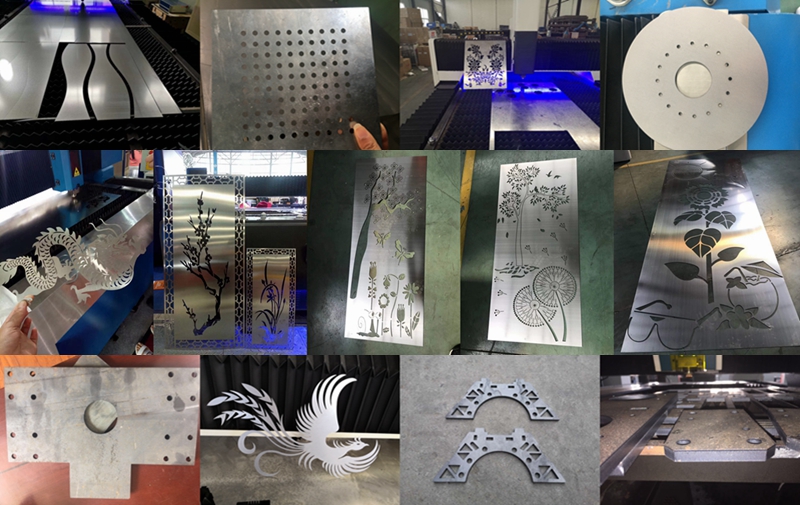

Elérhető olyan fémlemezek vágására, mint a rozsdamentes acél, szénacél, réz, sárgaréz, ötvözött acél, alumínium, arany, ezüst, titán és így tovább. CNC szálas lézeres fémvágó gépek

Széles körben használják a lemezfeldolgozásban, a hajógyártásban, az autóiparban, a vasúti szállításban, a mezőgazdasági gépekben, a reklámtáblákban, a konyhai eszközökben, a gépekben, a liftekben és így tovább.

Részletek

• Alkalmazás: LÉZERVÁGÁS
• Alkalmazható anyag: fém
• Állapot: Új
• Lézer típusa: Fiber lézer
• Vágási terület: 1500*3000mm
• Vágási sebesség: 1-30m/perc
• Támogatott grafikus formátum: AI, PLT, DXF, BMP, Dst, Dwg, LAS, DXP
• Vágási vastagság: 1500*3000mm
• CNC vagy nem: Igen
• Hűtési mód: VÍZHŰTÉS
• Vezérlőszoftver: Cypcut
• Lézerforrás Márka: RAYCUS
• Lézerfej Márka: Raytools
• Szervómotor márka: Yaskawa
• Vezetősín Márka: HIWIN
• Vezérlőrendszer Márka: Cypcut
• Súly (KG): 3340 KG
• Főbb értékesítési pontok: Automatikus
• Optikai lencse Márka: II-VI
• Garancia: 3 év
• Alkalmazható iparágak: szállodák, ruhaüzletek, építőanyag-üzletek, gyártóüzemek, gépjavító műhelyek, élelmiszer- és italgyárak, farmok, éttermek, otthoni használatra, kiskereskedelem, élelmiszerüzlet, nyomdák, építési munkák , energia és bányászat, élelmiszer- és italboltok , Reklám ügynökség
• Gépvizsgálati jelentés: mellékelve
• Videós kimenő-ellenőrzés: Feltéve
• Az alapkomponensekre vonatkozó garancia: 3 év
• Alapelemek: nyomástartó edény, motor, csapágy, hajtómű, szivattyú, sebességváltó, motor, PLC
• Működési mód: folyamatos hullám
• Konfiguráció: 3 tengelyes
• Kezelt termékek: Lemez
• Jellemző: Vízhűtéses
• Lézerfej: Raytools
• Lézerforrás: Raycus Laser Source
• Vezetési rendszer: Japan Servo System
• Kompatibilis szoftver: AutoCAD
• Feszültség: 380V 50 HZ
• Kiegészítő berendezések: Auto Partitioned Exhausted System
• Hűtőrendszer: Vízhűtő
• A következő rendszer: tartalmazza
• Lézer hullámhossz: 1060-1080 nm
• Lézercső: Raycus Fibre Laser
