Automata csővágó gép 1000w kis munkaasztal rostos lézervágó gép

Gép leírása

A lézeres vágás a legjobb vágási módszer a különféle vágási technológiák közül, amelyeket ma már az emberek elsajátítottak. A lézeres vágás előnyei: kis termikus deformáció, nagy vágási pontosság, alacsony zajszint, nincs szennyezés, könnyen megvalósítható automatikus vágás, bár a kezdeti befektetés nagy (hátrány), de a feldolgozási költség 50% -kal alacsonyabb, mint a mechanikai feldolgozás. Fejlett gyártási technológiaként a lézervágás előnyei a széles alkalmazási tartomány, a rugalmas folyamat, a nagy feldolgozási pontosság, a jó minőség, a tiszta gyártási folyamat és az automatizálás egyszerű megvalósítása, a rugalmasság, az intelligencia, valamint a termékminőség és a munkatermelékenység javítása.

Gép funkció

1. A gép nyitott munkaasztal-szerkezetet, importált nagy pontosságú kettős meghajtású fogaslécet és fogaskereket, valamint lineáris vezetősínt, stabil sebességváltót és nagy pontosságot alkalmaz.

2. Mind az ágy, mind a mozgó gerenda integrált hegesztési szerkezettel rendelkezik. Az ágyat 600°C-on hőkezelik és 12 méteres portálmarással fejezik be. 24 órán át a kemencében hűtjük. Az izzítás után érdesítik, majd vibrációs öregedési kezelésnek vetik alá, amely teljesen kiküszöböli a hegesztést és a feldolgozási alkalmazkodóképességet, a jó merevséget, a nagy pontosságot, és deformáció nélkül képes hosszú távú használatra.

3. Az X, Y és Z tengelyeket mind Franciaországból importálják, nagy pontosságú, nagy fordulatszámú, nagy nyomatékkal, nagy tehetetlenséggel, stabil és tartós teljesítményű szervomotorokkal. Biztosítsa az egész gép nagy sebességét és gyorsulását.

4. Elfogadja a CYPCUT szálas lézervágó gép speciális numerikus vezérlőrendszerét a Windows operációs rendszeren, és számos speciális funkciómodult integrál a lézeres vágás vezérléséhez, erőteljes funkciókkal, jó ember-gép interfésszel és egyszerű kezeléssel.

5. A CYPNEST Expert Edition beágyazószoftver a CNC vágógépek alapvető technológiája a "teljes munkaidős vágás, nagy hatékonyságú vágás és nagy beágyazási sebességű vágás" megvalósítására. Alapvető garanciája a hatékony anyagmegtakarításnak és a vágási hatékonyság javításának.

6. A vágófej speciális, nemzetközileg elismert márkák és kapacitív érzékelők által gyártott szálas lézervágó fejeket alkalmaz, amelyek nagy érzékelési pontossággal, érzékeny reakcióval és a legstabilabb és legmegbízhatóbb teljesítménnyel rendelkeznek. 7. A Németországból importált, nagy pontosságú, elektronikusan vezérelt arányos szelep pontosan tudja szabályozni a vágási segédgáz légnyomását a legjobb vágási hatás elérése érdekében.

Gép alkatrészek

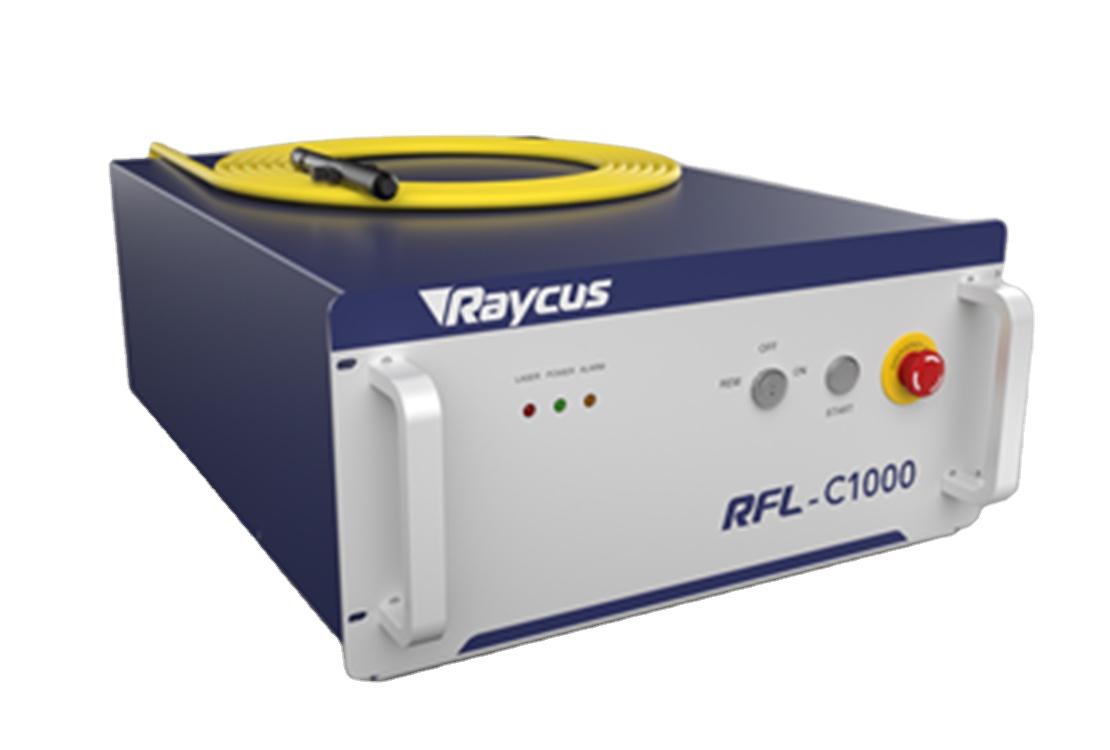

Raycus RFL-C1000 szálas lézerforrás

• Kiváló sugárminőség (BPP)

• Állandó BPP a teljes teljesítménytartományban

• Használjon nagy gyújtótávolságot, hogy még mindig kis foltot kapjon

• Elektro-optikai konverziós hatásfok >25%

• Karbantartásmentes működés

• Moduláris felépítés, "plug and play"

• Kis méret és egyszerű telepítés

• A szivattyúforrás élettartama >100 000 óra

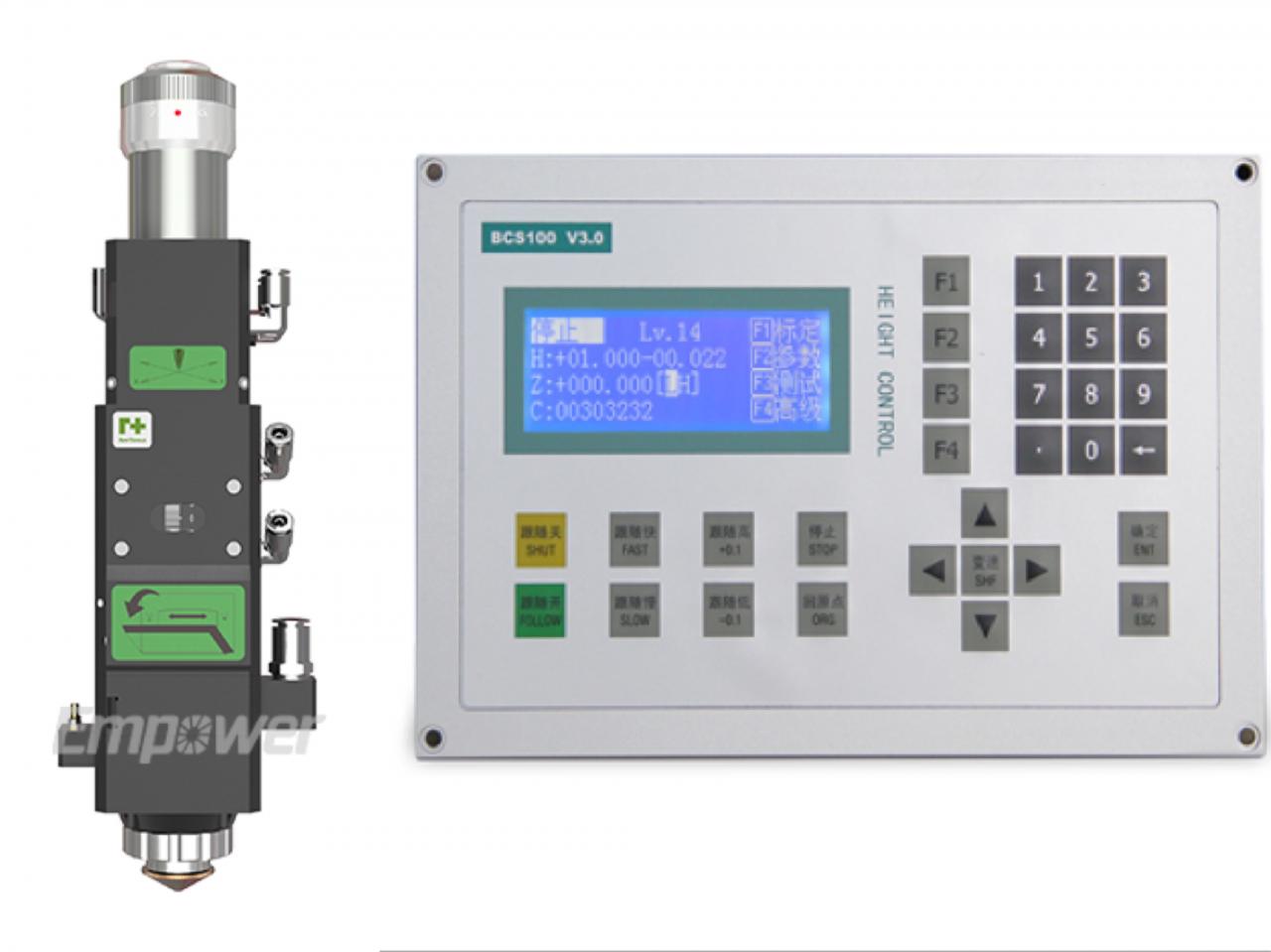

Vágófej és magasságszabályozó

• Kapható kapacitív magasságérzékeléssel.

• A hőmérséklet-érzékelők védik az optikát és minimalizálják a túlmelegedés lehetőségét.

• 10 mm-es lencsemozgás a fókusz beállításához.

• Gyors és egyszerű hozzáférés a takaróüveghez.

• Rugalmas kialakítás a foltméret optimalizálásához.

• Sima segédgáz áramlás.

• Kompakt, könnyű kialakítás.

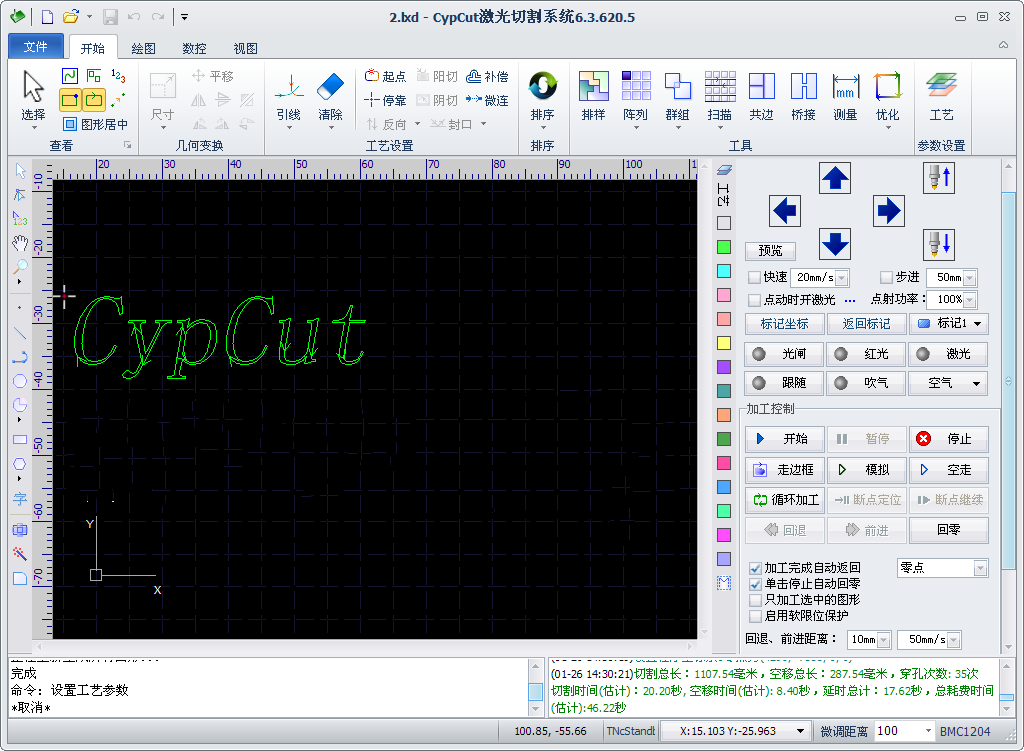

Cypcut vágórendszer

• Automatikus magasságállítás

• Szoftvervédelem

• Lézersugár teljesítményszabályozás

• Hirtelen leállítási pont folytatási funkció

• Béka ugrás és automatikus élpozícionáló funkció

• Valós idejű válaszadás a lekerekített élt okozó jellemaradás elkerülése érdekében

Leírás

A fő összetevők listája
Nem.	Összetevő neve	Gyártó - Származási hely
1	Szerszámgép	Lemezhegesztő szerszámgép - Dahan
2	Gépsugár	Alumínium gerenda – Dahan
3	Fiber Laser forrás	Raycus/Max 1000W--Kína
4	Lézeres fej	Raytools – Kína
5	Vágórendszer	Cypcut -- Kína
6	Szervo motor és vezető	Schneider – Franciaország
7	Sebességcsökkentő	Shimpo – Japán
8	Vezetősínek	Hiwin – Tajvan
9	Rack & Pinion	YYC Tajvanról
10	Arányos szelep	SMC – Japán
11	Hűtő	Hanli – Kína

Műszaki adatok
Lézer teljesítmény	1000W
Vágási terület (mm) (H × Szé)	3000mm × 1500mm
Max vágási sebesség (m/perc)	120 m/perc
Max gyorsított	1,5G
Pozícionálási pontosság	±0,03 mmmm
Ismételhetőségi pontosság	±0,02 mm
Minimális vonalszélesség	0,15 mm
Maximális vágási mélység (enyhe acél)	12 mm
Rozsdamentes acél N2	5 mm
Alumínium	3 mm
Vezetési út	Importált szervo motor
Átviteli út	Importált fogasléc és fogaskerék kettős meghajtó
Elektromos követelmények	380V/50Hz.60Amp
Energiafelhasználás	12 kW
Munkadarab súlya	800 kg
Súly	5500 kg
Körvonal mérete (mm)	4800 mm × 2700 mm × 1900 mm (H × SZ × M)
Körvonal mérete raklapváltóval (mm)	8400 mm × 3000 mm × 2100 mm (H × SZ × M)

Előnyök és alkalmazások

ELŐNYÖK:

1, Költségmegtakarítás az energiafogyasztáson / csak 20-30% a CO2 lézervágó gép azonos teljesítmény mellett.

2, Rugalmas és precíziós vágás egyszerű vagy összetett alkatrészeknél

3, importált világmárkájú szálas lézert fogad el / 100 000 óra feletti élettartam

4, Importált szervomotor és hajtóműrendszer biztosítja a precíziós vágást

5, Kiváló minőségű vágás extra befejezés nélkül

6, Nagyobb vágási sebesség és hatékonyabb, a vágólemez sebessége több mint 10 méter percenként

7, Érintkezés nélküli vágás, ami azt jelenti, hogy nincs nyom vagy szennyeződés az anyagon

8, Gyakorlatilag bármilyen fémlemez vágására alkalmas

ALKALMAZÁSOK:

ALKALMAZHATÓ ANYAGOK: Rozsdamentes acél, szénacél, ötvözött acél, szilíciumacél, rugóacél, alumínium, alumíniumötvözet, horganyzott lemez és egyéb fém csövek és csövek.

ALKALMAZHATÓ IPARÁG: Széles körben alkalmazzák az ipari csővezeték-feldolgozásban, robbanásbiztos berendezésekben, hadiiparban, vegyiparban, olajkutatásban, lámpákban és lámpákban, fémfeldolgozásban, vasárukban, épületekben stb.

Szolgáltatásaink és előnyeink

A mi szolgáltatásunk

1. Két év garancia erre a szálas lézergépre és a szálas lézer alkatrészekre; Egy év garancia más gépekre és alkatrészekre.

2. 24 órás professzionális online technikai támogatás.

3. A képzett mérnök segít az ügyfeleknek a probléma megoldásában a TM, a Whatsapp segítségével időben, amikor probléma történik.

4. Ingyenes szoftverfrissítés.

5. Élethosszig tartó karbantartás és alkatrészellátás.

Előnyeink

1. Alibaba Authentication Enterprise

2. 12 év export tapasztalat

3. 20 év gyártási tapasztalat

4. OEM és ODM szolgáltatás

5. 24 órás online szolgáltatás

6. Kereskedői hálózat az egész világon

Részletek

• Alkalmazás: LÉZERVÁGÁS
• Alkalmazható anyag: fém
• Állapot: Új
• Lézer típusa: Fiber lézer
• Vágási terület: 3000*1500mm
• Vágási sebesség: 120 m/perc
• Támogatott grafikus formátum: DXF
• Vágási vastagság: 1-10 mm
• CNC vagy nem: Igen
• Hűtési mód: VÍZHŰTÉS
• Vezérlőszoftver: Cypcut
• Lézerforrás Márka: Raycus/IPG/Max
• Lézerfej Márka: Raytools/Precitec
• Szervómotor márka: Yaskawa
• Vezetősín Márka: HIWIN
• Vezérlőrendszer Márka: Cypcut
• Súly (KG): 5500 KG
• Főbb értékesítési pontok: Hosszú élettartam
• Optikai lencse márka: Raytools
• Garancia: 1 év
• Alkalmazható iparágak: Gyártóüzem, Lemezfeldolgozás
• Gépvizsgálati jelentés: mellékelve
• Videós kimenő-ellenőrzés: Feltéve
• Az alapkomponensekre vonatkozó garancia: 2 év
• Alapelemek: lézerforrás
• Max vágási sebesség (m/perc): 120 m/min
• Max gyorsított: 1,5G
• Pozícionálási pontosság: ±0,03mmmm
• Ismételhetőségi pontosság: ±0,02mm
• Minimális vonalszélesség: 0,15 mm
• Maximális vágási mélység (enyhe acél): 12 mm
• Rozsdamentes acél N2: 5 mm
• Alumínium: 3 mm
• Elektromos követelmények: 380V/50Hz.60Amp
• Körvonal mérete raklapváltóval (mm): 8400mm*3000mm*2100mm (H*Sz*Ma)
• Minősítés: Sgs
• Értékesítés utáni szolgáltatás: Online támogatás, Ingyenes pótalkatrészek, Videós technikai támogatás
• Garancia utáni szerviz: Videós technikai támogatás, Szerviz nélkül, Online támogatás, Pótalkatrészek, Helyszíni karbantartás és javítás
