65 tonnás 45 tonnás Q35y-40 Q35-16 egyhengeres CNC hidraulikus vasmegmunkáló gép

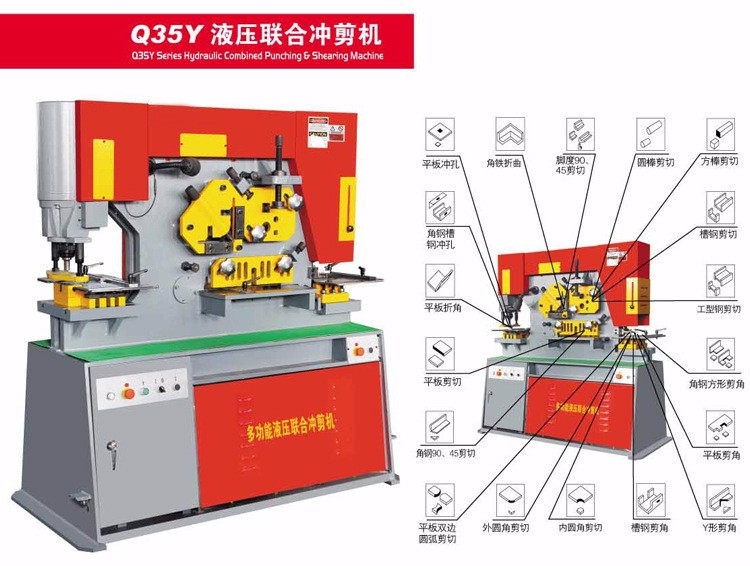

Q35Y hidraulikus vasmegmunkáló gép ipari minőségű kombinált lyukasztó és nyíró gép, amely több funkcióval rendelkezik, beleértve: kerek furat, négyzet alakú furat, hosszúkás lyukasztás; acéllemez, lapos rúd, szögacél, C-csatorna, H-gerenda lyukasztás; acéllemez hajlítás; szögacél nyírás, bevágás és hajlítás; lapos, kerek, négyzet alakú rúd, C-csatorna, I-gerenda, T-rúd nyírás/vágás; szöghajlítás és csőbevágás.

Jellemzők egy pillantásra

Hidraulikus kombinált Ironworker lyukasztógép

A gép hidraulikus meghajtót alkalmaz, ez a legújabb termék hazánkban. Nyírhat és vághat lyukat és formákat vághat négyzet alakú acélhoz, acélszalag-csatornához, "工" alakos acélhoz és szögacélhoz, és felszerelhető császárnővel.

Termékleírás

típus	Mértékegység	Q35Y-16	Q35Y-20	Q35Y-25	Q35Y-30	Q35Y-40	Q35Y-50
Lyukasztónyomás	T	55	75	115	140	200	250
Max.vágási vastagság	mm	16	20	25	30	40	50
A lemez szilárdsága	N/mm2	W450	W450	W450	W450	W450	W450
Vágó angyal	°	7°	8°	8°	8°	8°	8°
Papucsvonás	mm	80	80	80	80	100	100
Utazási idők	alkalommal/perc	8	8	8	8	8	8
A torok mélysége	mm	300	355	400	600	700	800
Lyukasztási vastagság	mm	16	20	25	26	35	35
Max.lyukasztási átmérő	mm	25	30	35	38	40	45
Fő motor Teljesítmény	Kw	4	5.5	7.5	11	15	18.5
Méretek (HxSzxM)	mm	1640x730x1770	1860x800x1900	2350x960x2090	2680x1040x2300	2800x1100x2500	3000x1150x2600
Súlygép	kg	1600	2000	4800	6800	8600	12000

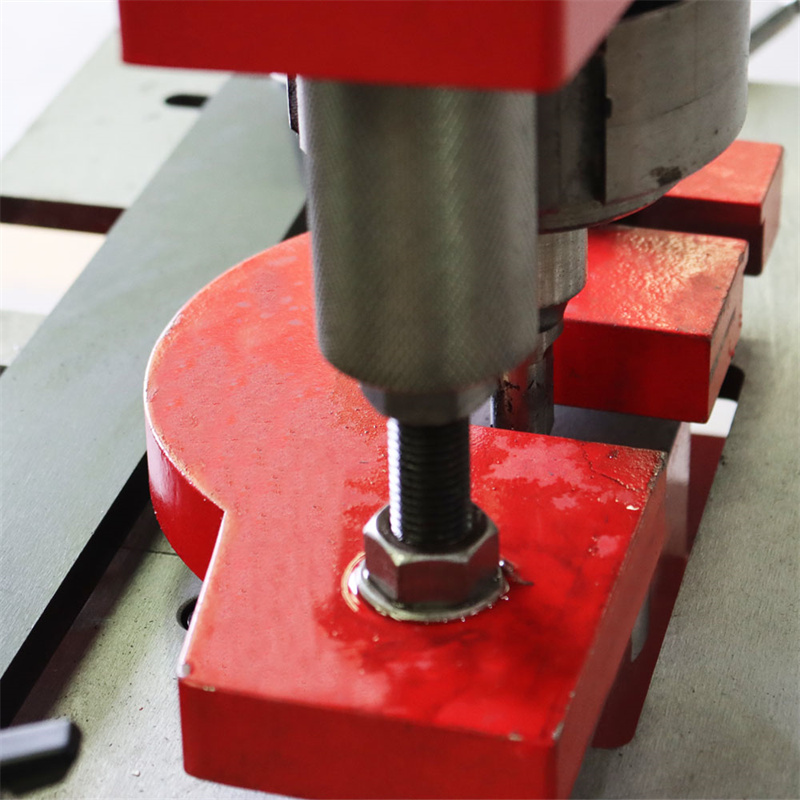

Lyukasztás Vasmunkás Gépben

A gép 30 mm átmérőtől (8 mm vastagság) 57 mm átmérőig (22 mm vastagságig) nagyon hatékonyan lyukaszt. A lyukasztók és matricák könnyen cserélhetők. Speciális ütéseket rövid határidővel biztosítunk.

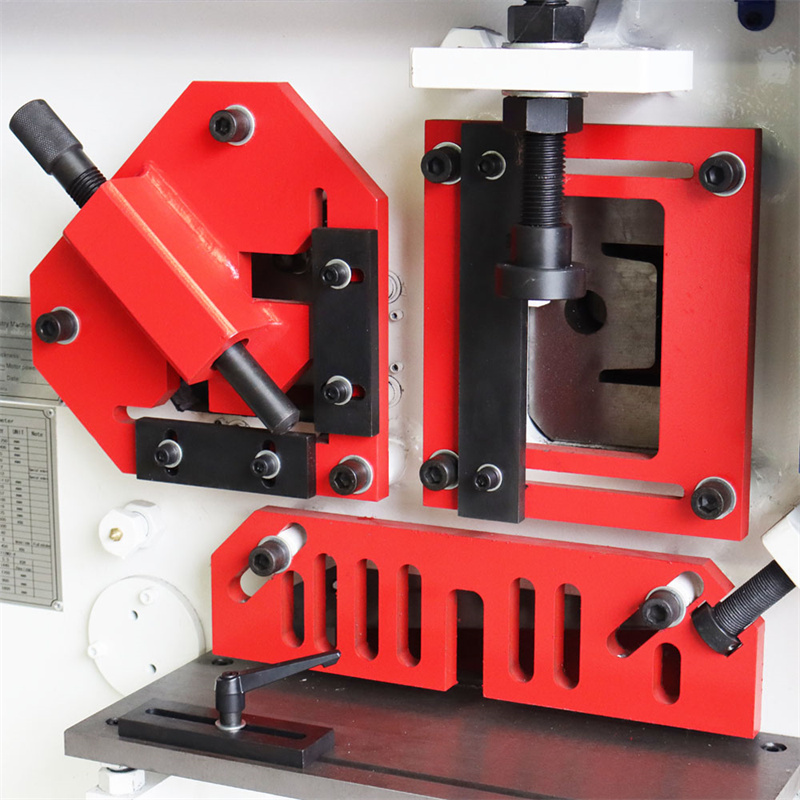

Acél kerek négyzet alakú rúd nyírása

Ezzel a géprésszel 25 mm-től 55 mm-ig terjedő négyzetek és 30 mm-től 65 mm-es átmérőjű kerekek nagyon gyorsan vághatók. A pengék megváltoztatásával UI vagy T szakaszokat is létrehozhat. Speciális késeket biztosítunk.

Szögnyírás Vasmunkásban

Itt speciális pengék segítségével többféle 90° – 45° szögű metszet vágható hatékonyan.

Bevágás

A géphez tartozik egy téglalap alakú bemetsző szerszám, amelyet a bevágási munkákhoz használhat. Speciális bemetsző szerszámokat biztosítunk a bemetsző munkákhoz.

Sokoldalú eszköz

Ezeket az univerzális gépeket szabványos szerszámokkal szállítjuk, beleértve az X, Y mérőtámasztó asztalokat a lyukasztó-, nyíró- és bemetszőállomásokon. Mind az öt munkaállomáson könnyen állítható tartási fokozatok találhatók. Minden munkaállomás speciálisan kialakított tartóelemekkel is fel van szerelve a biztonság, a precíziós beállítás és a könnyű használat érdekében.
