Wc67k-400T Cnc Plc kézi lemezhajlító gép hidraulikus Nc présfékgép

Termék áttekintés

Speciális numerikus vezérlőrendszer van felszerelve a hidraulikus présfékező gép nagygépével.

A többlépcsős programozási funkció lehetővé teszi a többlépéses eljárások automatikus működését és folyamatos pozicionálását, valamint a hátsó ütköző és a siklóblokk helyzetének automatikus precíziós beállítását.

A gép hajlításszámláló funkcióval rendelkezik, a feldolgozási mennyiség valós idejű kijelzésére, az ütköző és siklóblokk pozícióinak áramkimaradási memóriájára, valamint az eljárásokra és paraméterekre.

A hátsó ütközőhöz importált golyóscsapágyas vezetőcsavart és lineáris vezetősínt használnak, hogy biztosítsák a hátsó ütköző pozicionálási pontosságát, hogy a gép feldolgozási pontossága magasabb legyen.

Teljesítmény és jellemzők:

1. A géptest általános hegesztett és feldolgozott szerkezetben van, és az ANSYS finlte elemelemző szoftvert a géptest fő részeire alkalmazzák elemzés céljából, amely biztosította a szerszámgép megbízhatóságát és a teljes gép pontosságát.

2. A Németországból importált elektrohidraulikus szervoszelepből és importált rácsvonalzóból álló zárt hurkú vezérlési módot alkalmazzák a fő olajhengerekhez mindkét oldalon, hogy áttörjék a hagyományos mechanikus dugó típusú hajlítógépek löketszabályozását, jellemzően magas visszacsatolási pontosság a siklóblokk helyzetéhez, pontos és stabil működés, jó szinkronizálási teljesítmény és a siklóblokk nagy ismételt pozicionálási pontossága.

3. A hátsó ütközőben lévő összes funkcionális alkatrészhez importált alkatrészeket használnak, hogy biztosítsák a hátsó ütköző megállítási pontosságát, és a hátsó ütköző mechanizmusa több leállító tengelyt használ a teljesebb funkciók érdekében, az ügyfelek igényei szerint.

4. A Németországból importált integrált vezérlőrendszert az egész hidraulikus rendszerhez alkalmazzák, hogy egyszerűsítsék a csővezetékek telepítését, és biztosítsák a stabil működést, valamint a szerszámgép egyszerű és szép megjelenését.

5. A géptest mindkét oldalára C-alakú lemezek vannak felszerelve, a nagy pontosságú rácsvonalzó pedig a C-alakú lemezekre van felszerelve, így elkerülhető a géptest hajlítási folyamat közbeni eltorzulásából eredő, függőben lévő pontosság befolyásolása.

6. Az alsó munkapad automatikus kompenzációs mechanizmussal van felszerelve a hidraulikus eltérítéshez, hogy hatékony holtzónamentes kompenzációt érjen el, nagy hajlítási pontossággal és garantált Iong-stabilitás mellett.

A numerikus vezérlőrendszer az olasz ESA, Hollandia DELEM elektrohidraulikus szervohajlító gépeihez speciálisan kifejlesztett numerikus vezérlőrendszerére vonatkozik. vagy svájci CYBELEC cégek, amelyek képesek megvalósítani a hajlítási szög grafikus programozását, a szög módosításának kompenzációját, a hajlítási nyomás automatikus számítását és beállítását, a munkapad torzításának kompenzációjának automatikus számítását, a munkadarabok meghosszabbítását, a hajlítási nyomást a talp préselésénél, a nyitott távolságot , és a hátsó ütköző kihúzása stb.

JELLEMZŐK ÁTTEKINTÉS

A DELEM DA53T vezérlő jellemzői:

1. 10,1 hüvelykes, nagy felbontású, valódi színes TFT-kijelző.
2. Akár 4 tengelyes vezérlés (Y1,Y2 2 segédtengely)
3. Elhajlás kompenzáció szabályozása mód/anyag/termékkönyvtár segítségével.
4. Támogassa a szervo- vagy frekvenciakonverziós vezérlést.
5. A fejlett Y-tengely vezérlő algoritmus zárt hurkú szelepet és nyílt hurkú szelepet is vezérelhet.
6. Hálózati kettős számítógépes kapcsolat (opcionális).
7. USB periféria interfész.Profile-53tl offline programozó szoftver.

Multi V forma (opcionális)

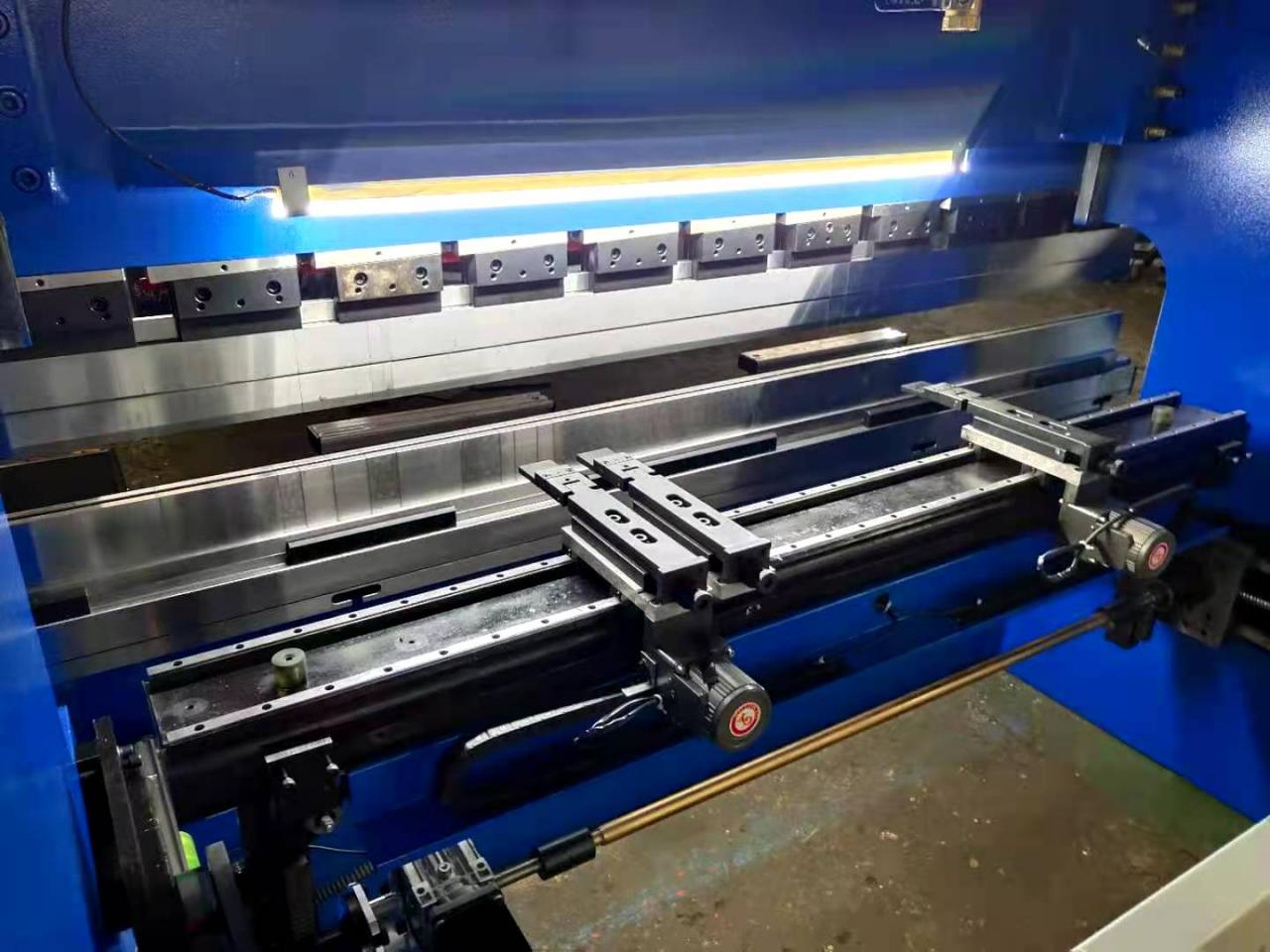

Hátsó rögzítőrendszer

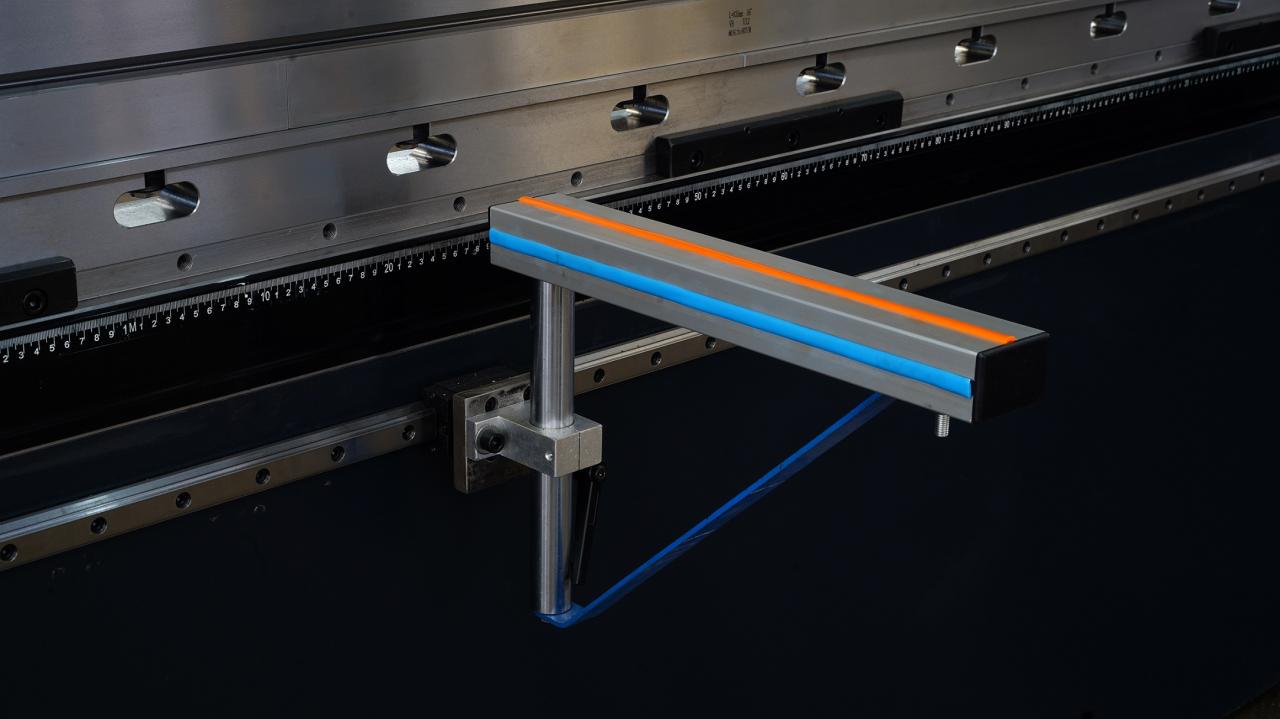

Az elülső tartószerkezet mozgatása

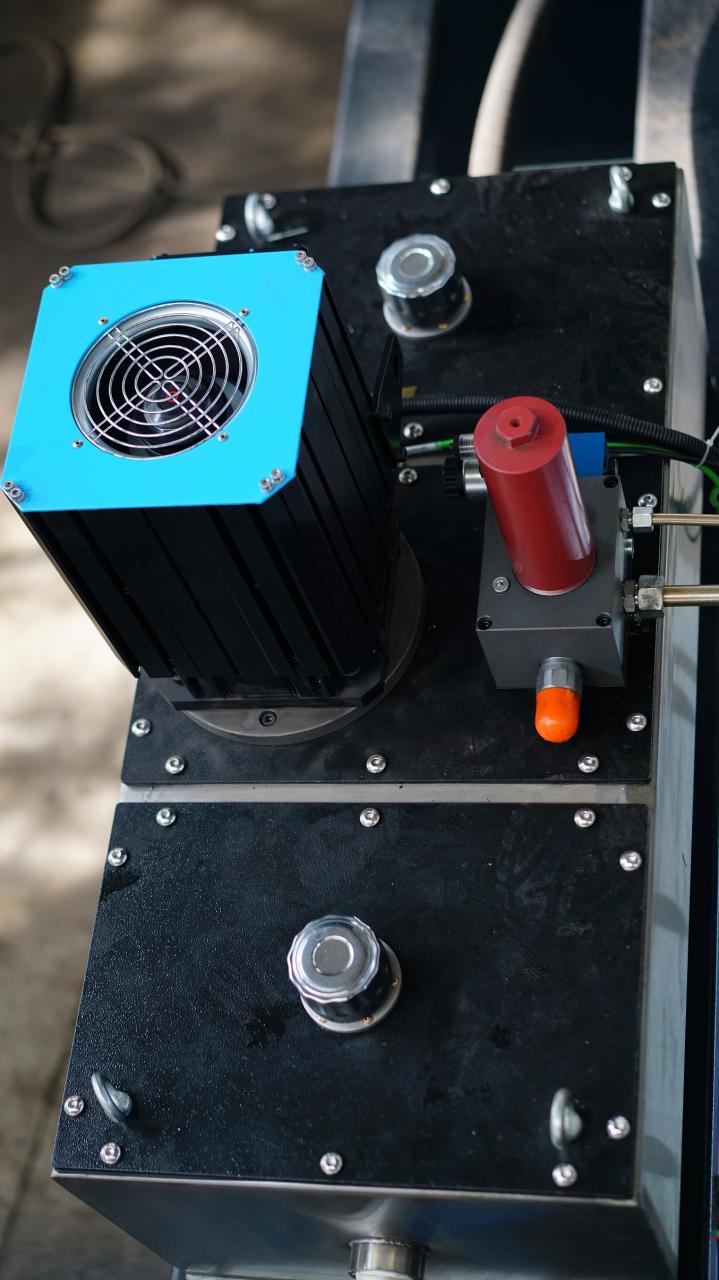

Szervoszivattyú vezérlőrendszer szerelvény


Hátsó mérő kézi emelés

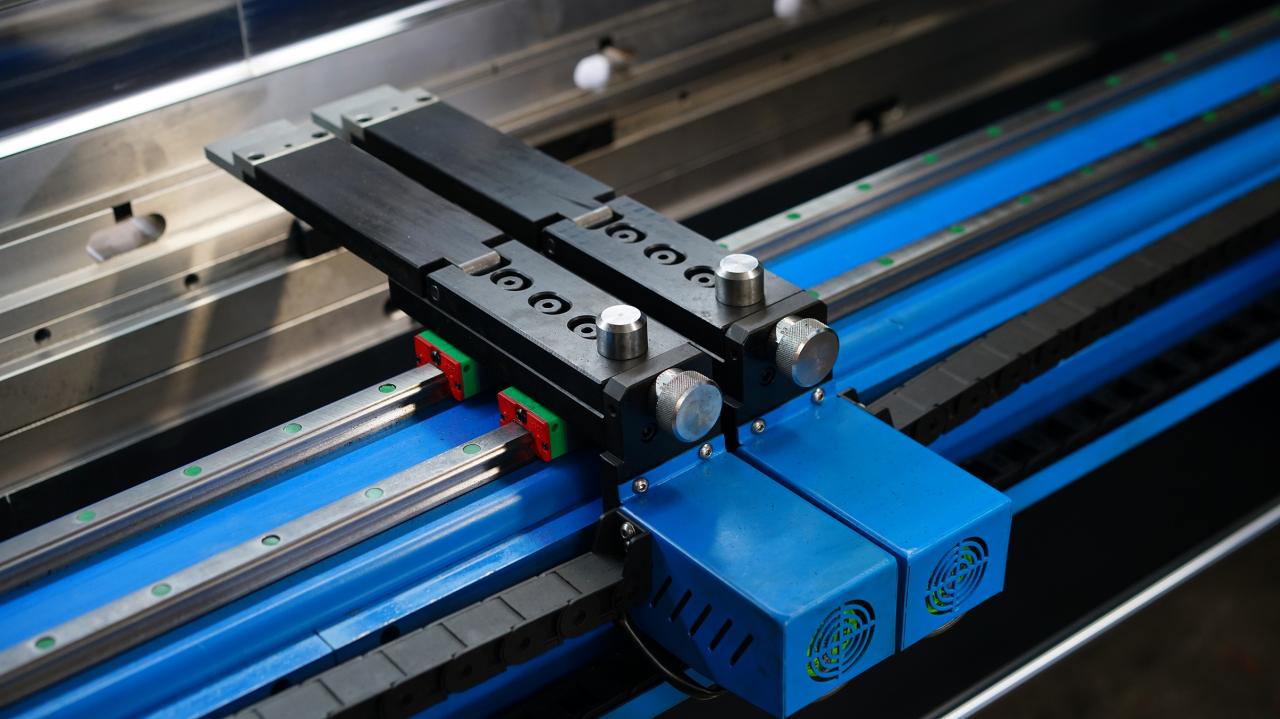

Nagy pontosságú ütközőujjak, dupla lineáris vezető a könnyű mozgatáshoz
A szinkron kerék és szíj biztosítja a hátsó mérőműszer mozgási pontosságát
Kontaktor

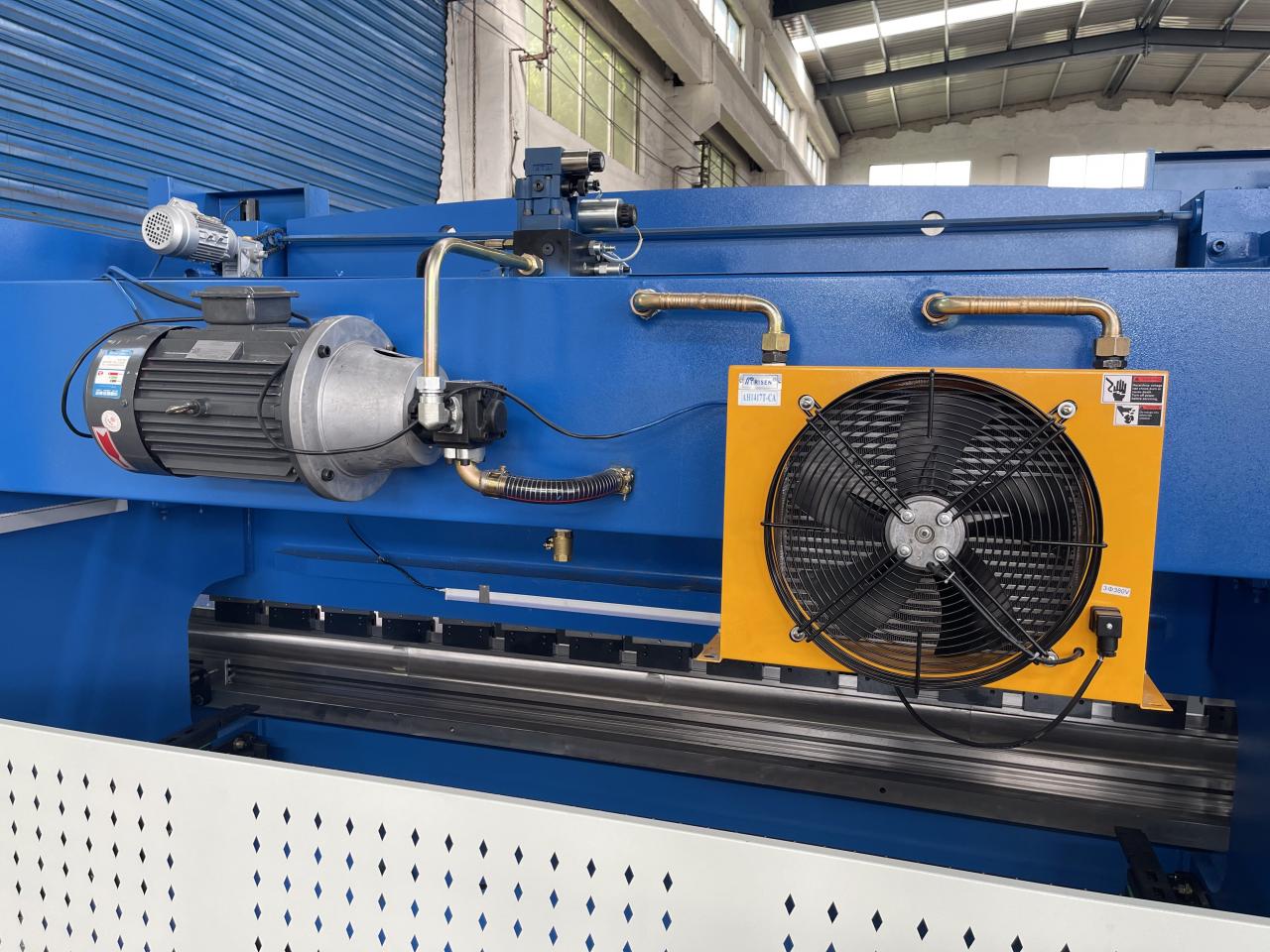

Ventilátorhűtő (opcionális)

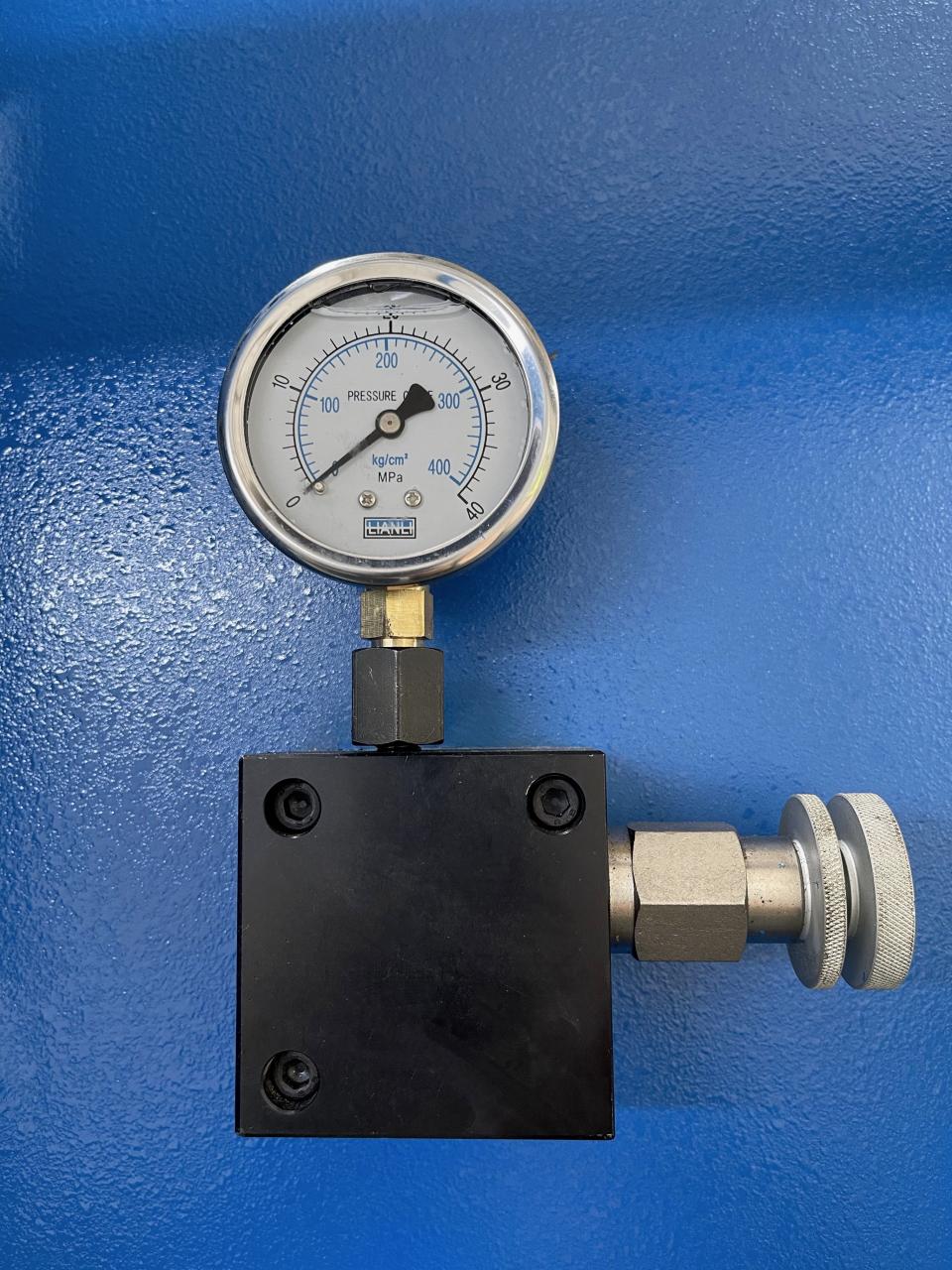

Nyomásmérő

EMB olajcső
hosszú élettartamot és olajszivárgást biztosít

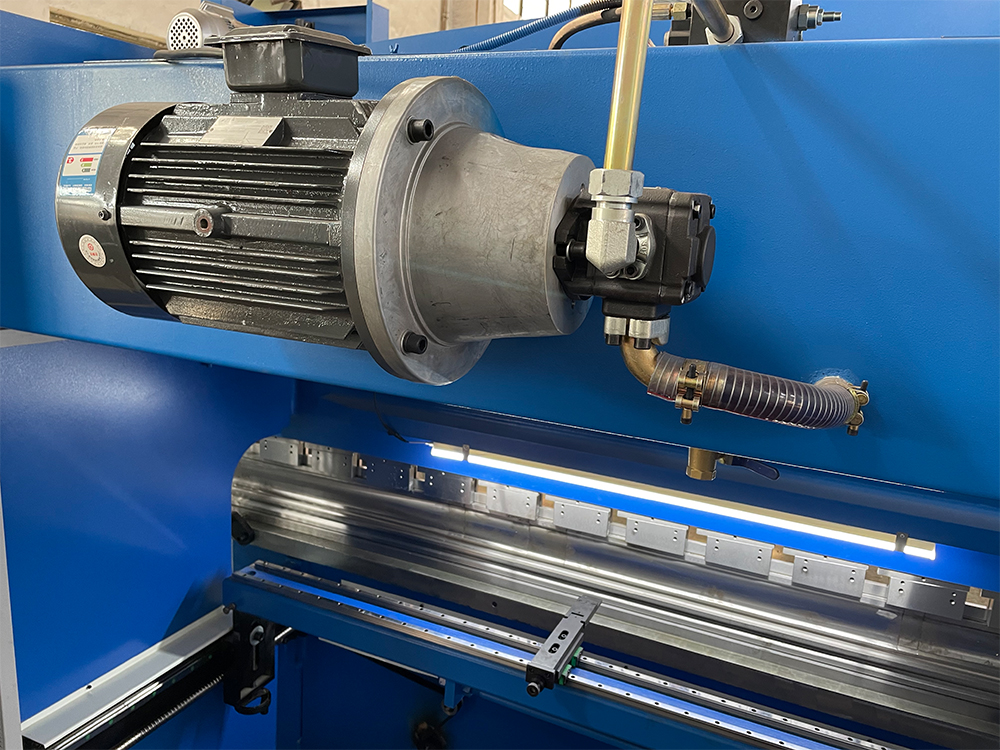

Siemens motor, alacsony működési zaj, hosszú élettartamú
Bosch Rexroth szelep alacsony működési zaj, jó teljesítmény

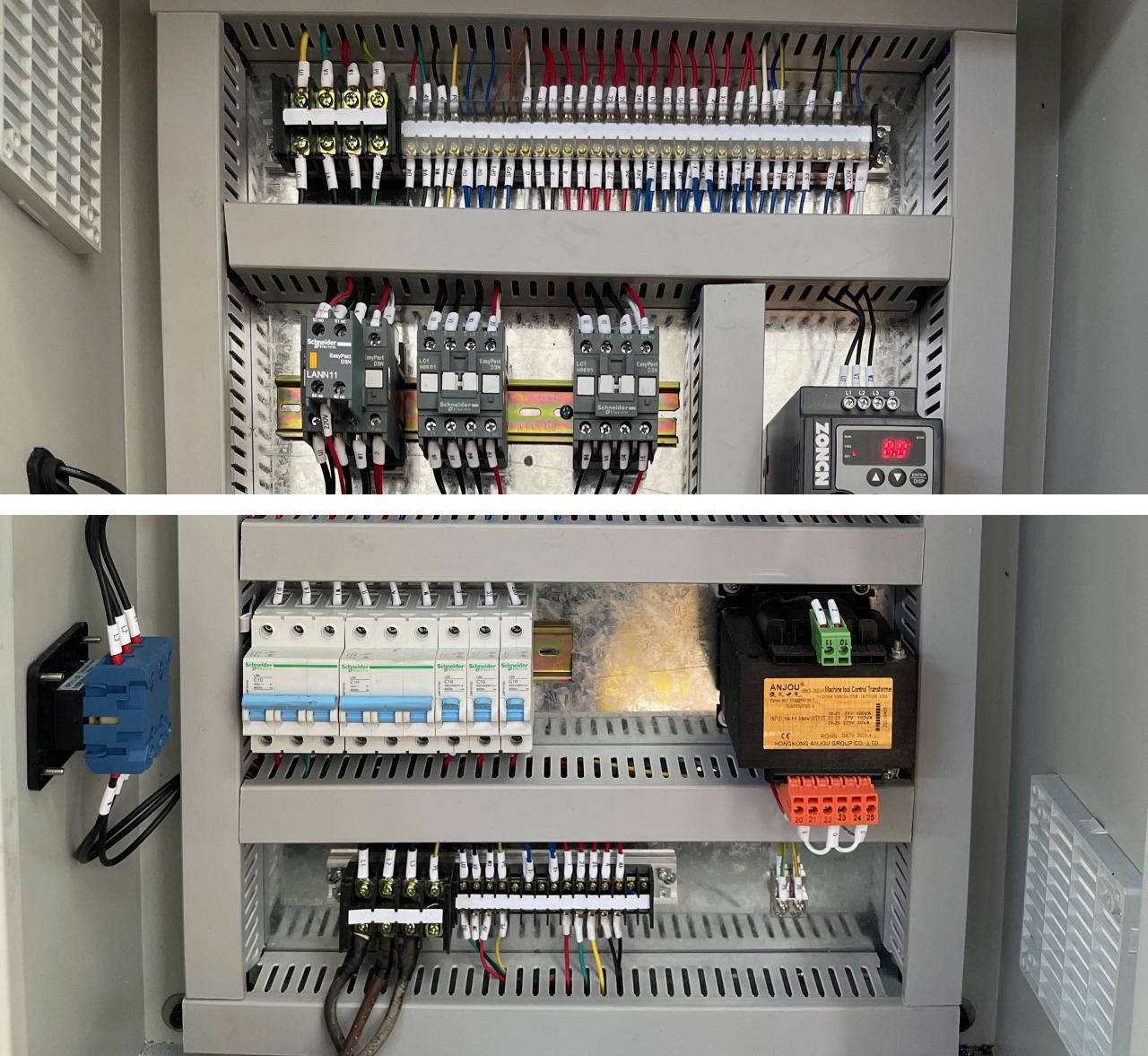

Elektromos szekrény Schneider márkájú alkatrészekkel

TERMÉKLEÍRÁS

Tétel	400T/4000	400T/5000	400T/6000
Névleges nyomás	4000	4000	4000	KN
munkaasztal hossza	4000	5000	6000	mm
A furatok közötti távolság	3000	4000	5000	mm
A torok mélysége	400	400	400	mm
Ram stroke	250	250	250	mm
Max. nyitott magasság	590	590	590	mm
Fő motor teljesítmény	30	30	30	kw
Méretek (H*Sz*Ma)	4200*2600*4000	5200*2600*4100	6200*2600*4300	mm

Részletek

• Csúszó lökethossz (mm): 250 mm
• Automatikus szint: Teljesen automatikus
• Torokmélység (mm): 400 mm
• Géptípus: Szinkronizált
• Munkaasztal hossza (mm): 5000 mm
• Munkaasztal szélessége (mm): 200 mm
• Mérete: 5200*2600*4100mm
• Állapot: Új
• Anyag/Fém feldolgozott: sárgaréz/réz, rozsdamentes acél, ötvözet, szénacél, alumínium
• Automatizálás: Automata
• Extra szolgáltatások: End Forming
• Év: 2021
• Súly (KG): 23000
• Motor teljesítmény (kw): 30 kw
• Főbb értékesítési pontok: Fenntartható
• Garancia: 2 év
• Alkalmazható iparágak: Építőanyag-üzletek, Gépjavító műhelyek, Gyártóüzem, Építési munkák , Fémlemez feldolgozás
• Bemutatóterem helye: Nincs
• Marketing típusa: Új termék 2022
• Gépvizsgálati jelentés: mellékelve
• Videós kimenő-ellenőrzés: Feltéve
• Az alapkomponensekre vonatkozó garancia: 2 év
• Alapelemek: csapágy, motor, szivattyú, hajtómű, PLC, nyomástartó edény, motor, sebességváltó
• Termék neve: Hidraulikus CNC présfékező gép
• Vezérlőrendszer: E21/DA41S/Cyb Touch8
• Motor: SIEMENS BEIDE
• Hidraulika rendszer: Rexroth
• Elektromos alkatrészek: Schneider
• Tömítőgyűrű: NOKJapan
• Golyós csavar/ Lineáris vezető: HIWIN
• Szín: Ügyfél választhat
• Szállítás: 15 nap
• Jellemző: nagy teljesítmény
