Lemezhajlító gép hidraulikus hajlítólap rozsdamentes acél mini présfék

termékleírás

1）WC67K NC hidraulikus lemeznyomófék E21 vezérlővel

Lemezlemez présfék E21 NC rendszerrel

Frekvenciaváltó vezérli az X,Y tengelyű főmotor helyzetét: SIEMENS Németország

Szelep: Bosch Rexroth Németország

Elektromos: Schneider France

1. A kialakítás megfelel az EU nemzetközi szabványainak. A törzs lágyítással megszünteti a belső feszültséget, és nagyobb pontosságot és szilárdságot biztosít. Minden gépet SOLID WORKS 3D programozással terveztek, és továbbfejlesztett ST44-1 minőségű acélból készültek a legújabb technológiával.

2. A WC67K sorozatú torziós tengelyes hajlítógép a Chines ESTUN NC vezérlőrendszert használja, hogy növelje termelékenységét, és a legalacsonyabb költséget és alacsonyabb karbantartási költségeket tartsa fenn. Kiváló minőségű és ismétlődő hajlítás érhető el a szinkronizált hengerek és szelepek használatával.

3. Az E21 rendszerprogramozási vezérlőrendszer és az inverter megvalósítja az X tengely Y tengelyének pontos pozicionálási funkcióját.

4. Élvonalbeli frekvencia-válaszú hidraulikus vezérlési technológia, A merev felső gerenda 8 pontos csapágyakon fut /-0,01 mm hajlítási pontossággal

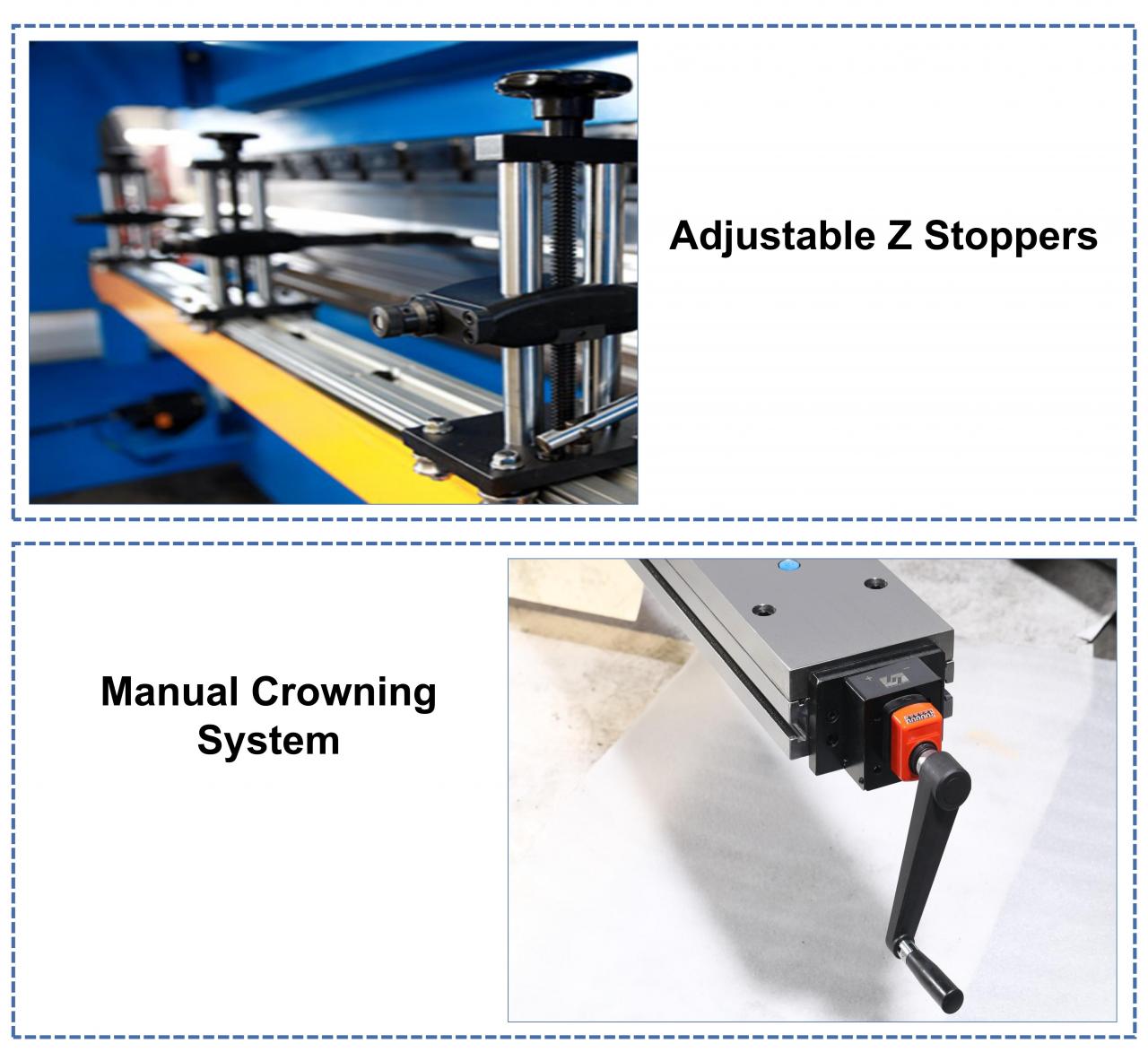

5. Opcionális V-tengely kompenzációs funkció, és válassza ki a megfelelő formát az összetett alakú munkadarabok egyszerű hajlításához. Standard felszerelés.

Kínai E21 NC vezérlő

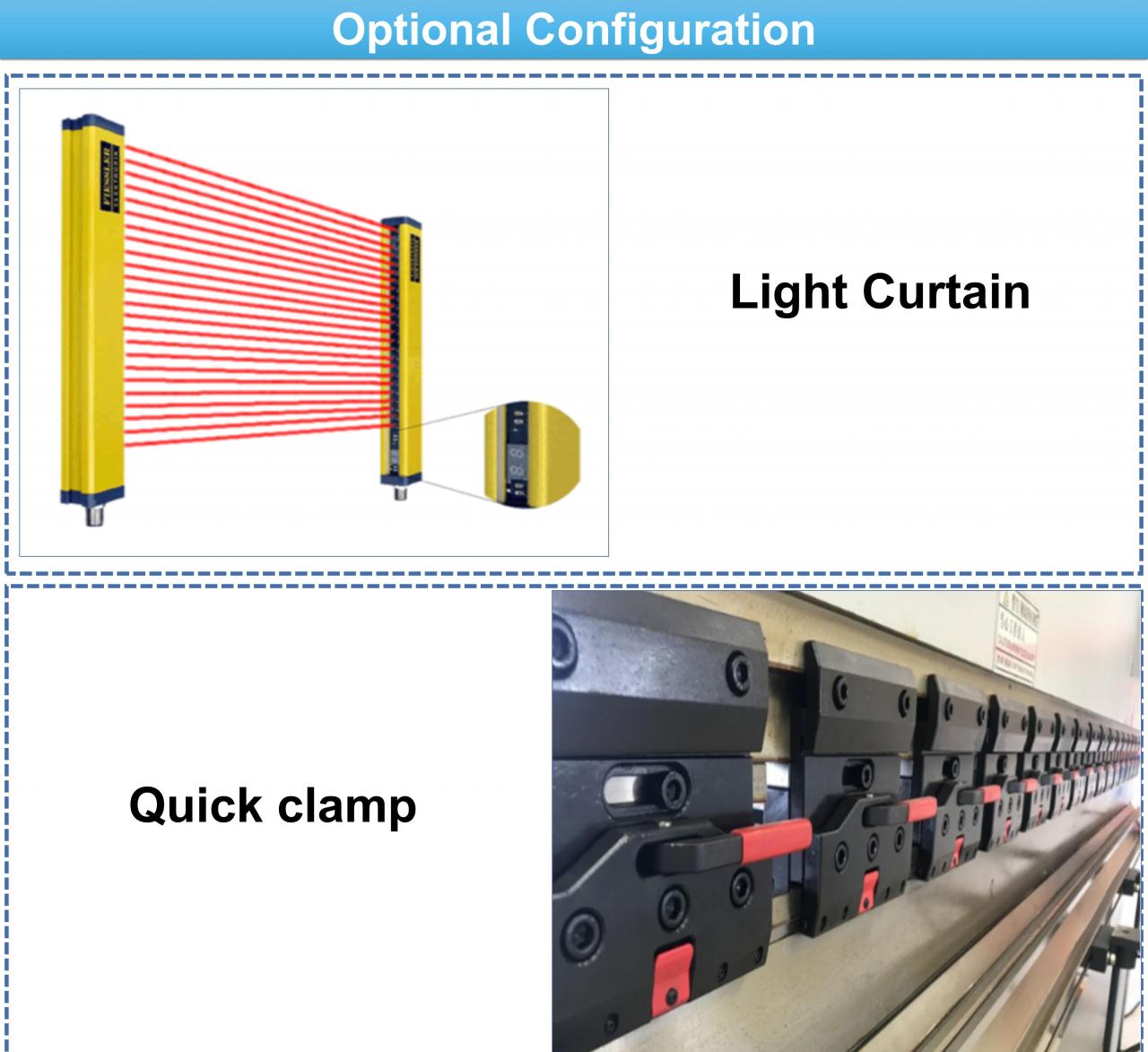

1. Fényvédők biztosítják a kezelők biztonságát működés közben

2. Y tengely és X tengely rendszervezérlési állítás és frekvenciaváltó vezérli ezek pozicionálását.

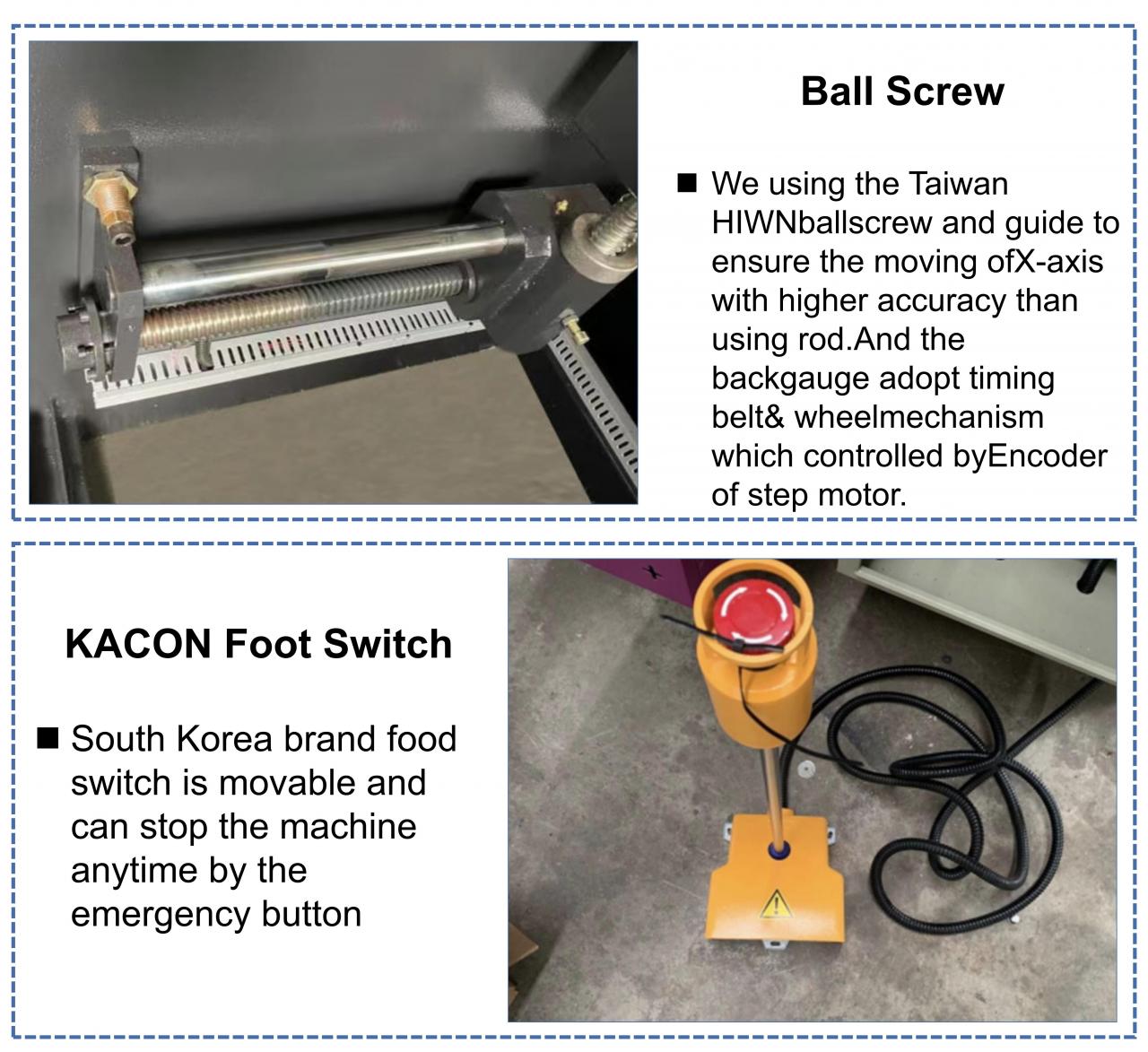

3. Lineáris vezetősín és golyóscsavar pontossága 0,01 mm (HIWIN, TAJWAN).

4. Acél monoblokk konstrukció.

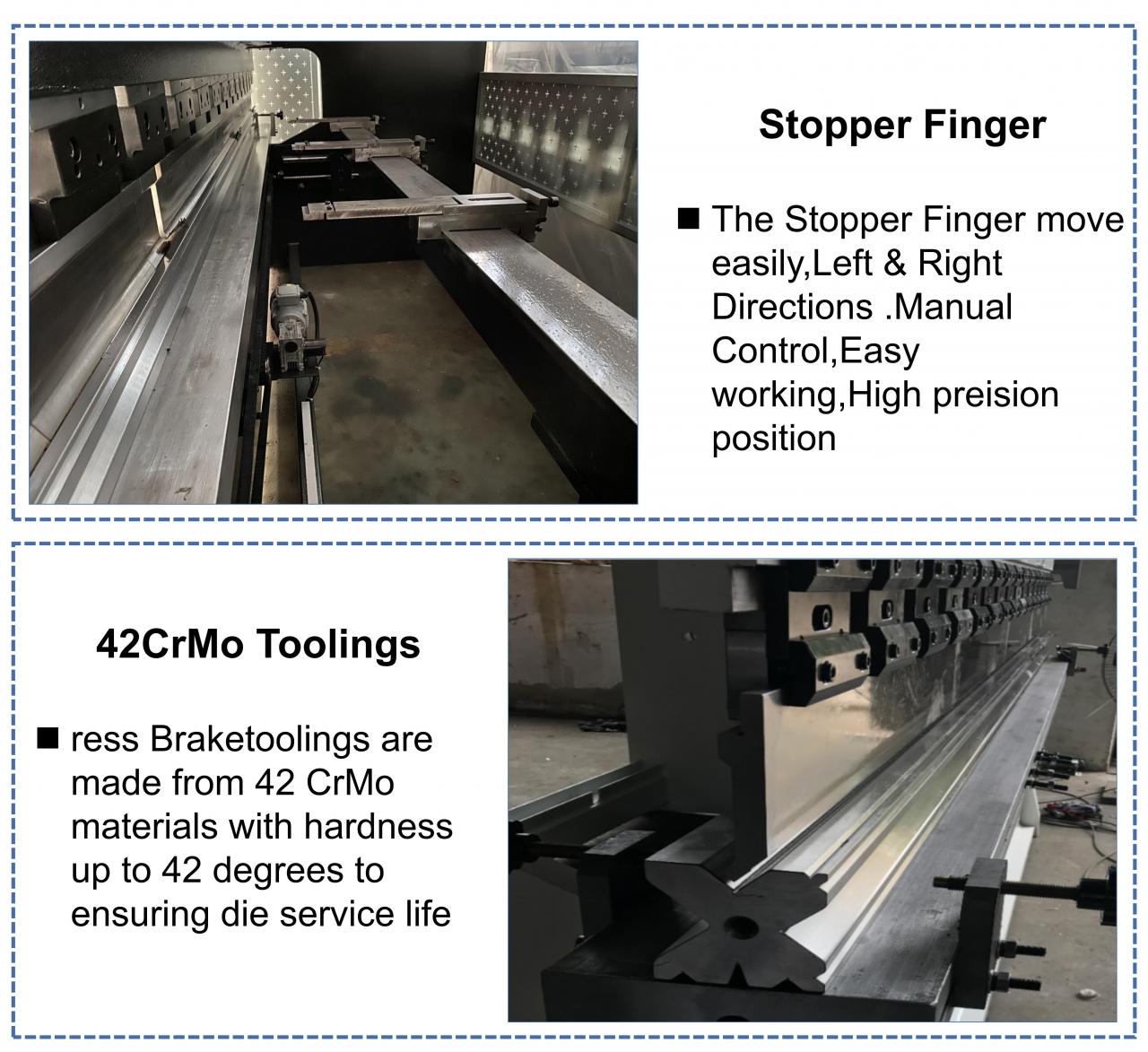

5. Állítható ütközőujjak.

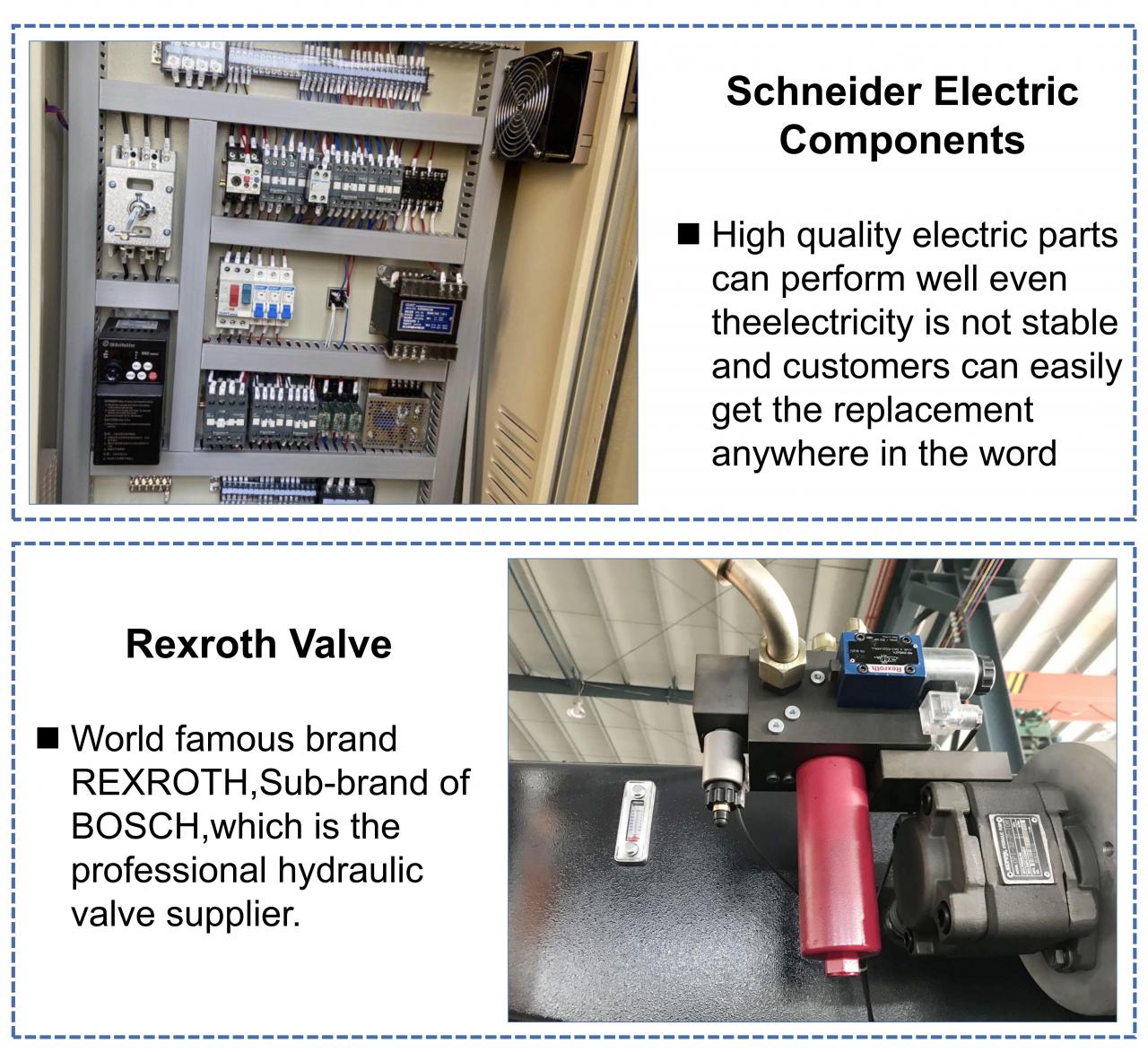

6. Szabványos elektromos berendezések a franciaországi Schneidertől.

7. Szabványos olajcső csatlakozók az EMB Németországtól.

8. Szabványos szelepek és olajszivattyú a Bosch Rexroth Németországtól.

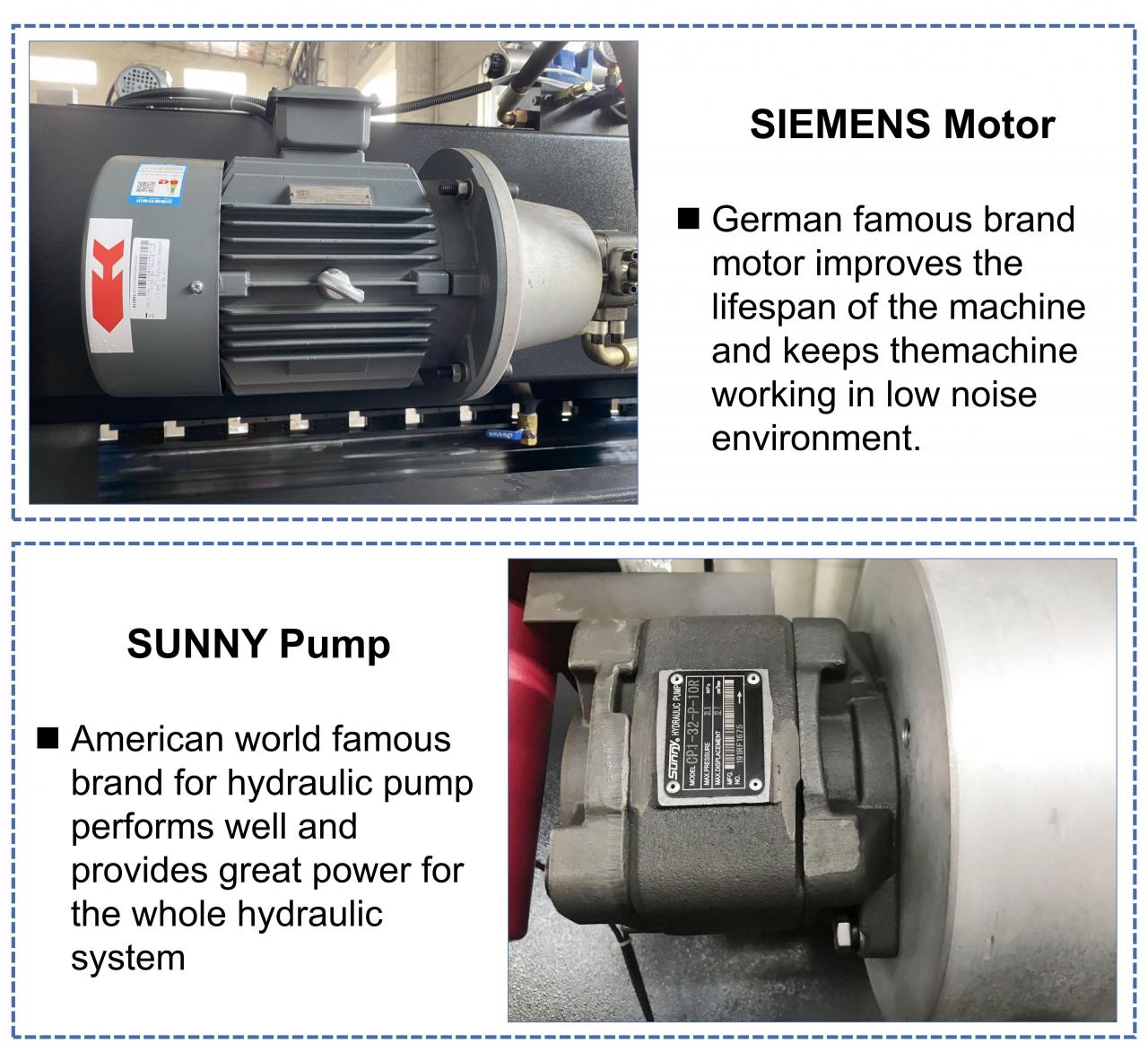

9. Szabványos főmotró a Siemens Németországtól

10. Hidraulikus és elektromos túlterhelés elleni védelem

Chines ESTUN E21 NC rendszer

Monokróm LCD dobozpanel Integrált tényező szabadon programozható

Automatikus pozicionálás vezérlés (commen motor vagy feltaláló)

Orsó eltolási ráhagyásBelső időrelé

Készletszámláló és belső időrelé

B1 mérőjel helyzetkijelző 0,01 mm-rel

Gyártási Technika

Tétel	Mértékegység	Leírás
Gép modell		100T-2500	100T-3200	100T-4000
Névleges erő	KN	1000	1000	1000
A munkaasztal hossza	Mm	2500	3200	4000
Oszlopok közötti távolság	Mm	1900	2600	3200
A torok mélysége	Mm	320	320	320
Max. csúsztatás	Mm	120	120	120
Max. zárt magasság	Mm	370	370	370
Utazási idők	Idő/perc	15	15	15
Fő motor teljesítmény	Kw	7.5	7.5	7.5
Max. hidraulikus nyomás	Mpa	25	25	25
Vázlat méretei	mm	250016002400	320016002500	400016002500
