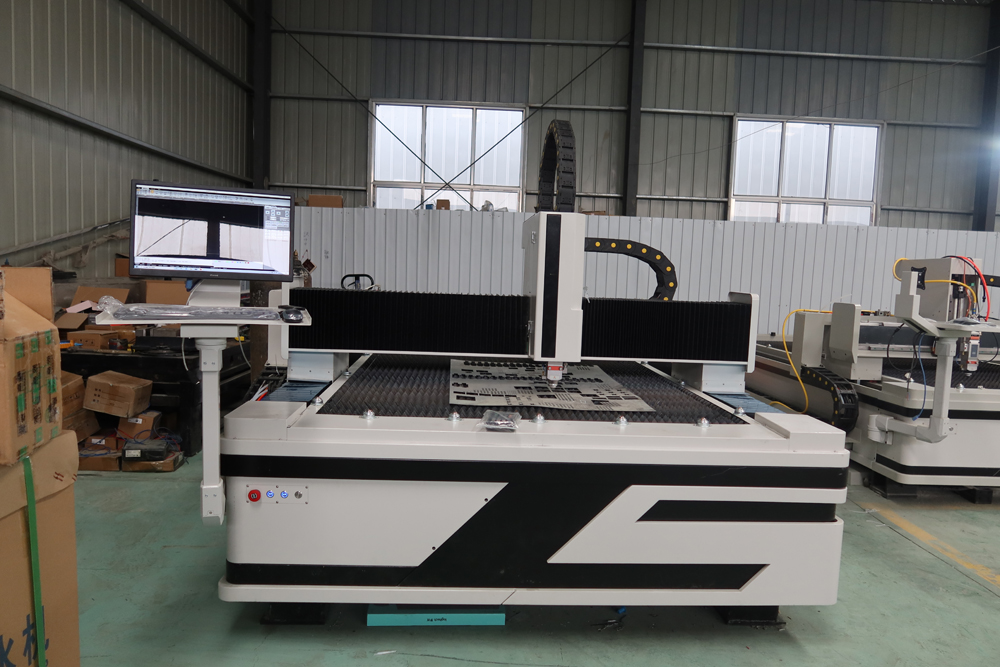

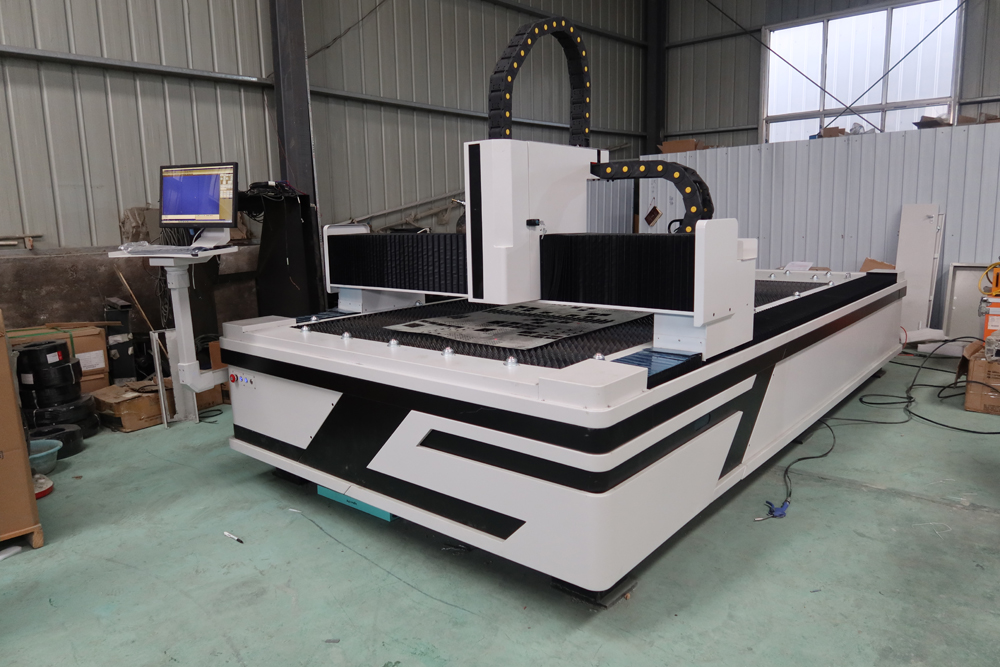

Nagy pontosságú szálas lézervágás fém rozsdamentes acél szén 2000w

Fő jellemzője

1. Szállézeres vágógép fejlett szálas lézert használ a nagy energiasűrűségű lézersugár kibocsátására, és összegyűlik a munkadarab felületén, így a munkadarab ultrafinom fókuszponttal megvilágított területe azonnal megolvad és elpárolog, a numerikus vezérlésű mechanikus rendszeren keresztül. Az automatikus vágás a pontvilágítási pozíció mozgatásával érhető el.

2. A szálas lézervágó gép portálszerkezetű, kétoldali hajtású fogasléccel, stabil szerkezettel, jó merevséggel és nagy sebességgel rendelkezik.

3. A szálas lézervágó gép egy hegesztett alkatrész, több öregedési kezeléssel. A sebességváltó alkatrészek, mint a szűkítő, a vezetősín, a fogasléc és a fogasléc, mind jól ismert importált márkák.

4. A portál általános szerkezete és a fogasléc és fogasléc átviteli módja biztosítja a berendezést. Nagy sebességű pozicionálás, gyors dinamikus reakció és jó stabilitás

Alkalmazható mezők

A gépet széles körben alkalmazzák lemezfeldolgozásban, légi közlekedésben, repülőgépiparban, elektronikában, elektromos készülékekben, metró tartozékokban, autókban, gépekben, precíziós alkatrészekben, hajókban, kohászati berendezésekben, felvonókban, háztartási gépekben, kézműves ajándékokban, szerszámfeldolgozásban, dekorációban, reklámozásban, fémben feldolgozó és egyéb Feldolgozó és feldolgozó ipar.

Alkalmazható anyagok

A Fiber lézervágó berendezés alkalmas fémek vágására rozsdamentes acéllemezzel, lágyacéllemezzel, szénacéllemezzel, ötvözött acéllemezzel, rugóacéllemezzel, vaslemezzel, horganyzott vassal, horganyzott lemezzel, alumíniumlemezzel, rézlemezzel, sárgaréz lemezzel, bronzlemezzel , aranylemez, ezüstlemez, titánlemez, fémlemez, fémlemez, csövek és csövek stb.

Paraméterek

Modul	RAYMAX-F1530
Maximális feldolgozási tartomány	3000*1500mm
Munkaasztal	Fűrészfog
Lézeres rendszer	MAX / RAYCUS / IPG
Lézer teljesítmény	1000W/1500W/2000W/3000W
Vágási vastagság	Anyagtól függ
Vezetési mód	Szervomotoros hajtás, PMI vezetősín YYC fogasléc fogaskerék és fogaskerék
Lézer hullámhossz	1060-1080 nm
Pozícionálási pontosság	±0,03 mm
Áthelyezési pontosság	±0,01 mm
Minimális vonalszélesség	±0,02 mm
Hűtési módok	Vízhűtés
Tápegység	380V / 50Hz
A gép mérete	4,4X2,3X1,8M
Bruttó súly	2700 kg

Lézerforrás – MaxMax: a szálas lézer a világelső a Fiber Laser területén, amely a kínai szálas lézerforrás 70%-át állítja elő. A Max. A szálas lézerek hatékony, megbízható és karbantartást nem igénylő szálas lézerek. Szuperkompakt kialakítású, a hermetikusan zárt szekrényben található lézerforrás biztosítja a pormentes működést.

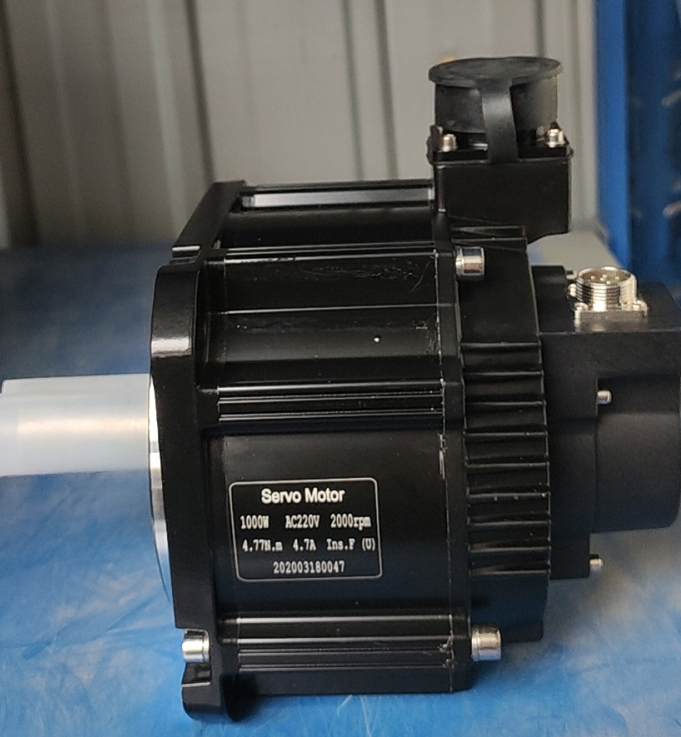

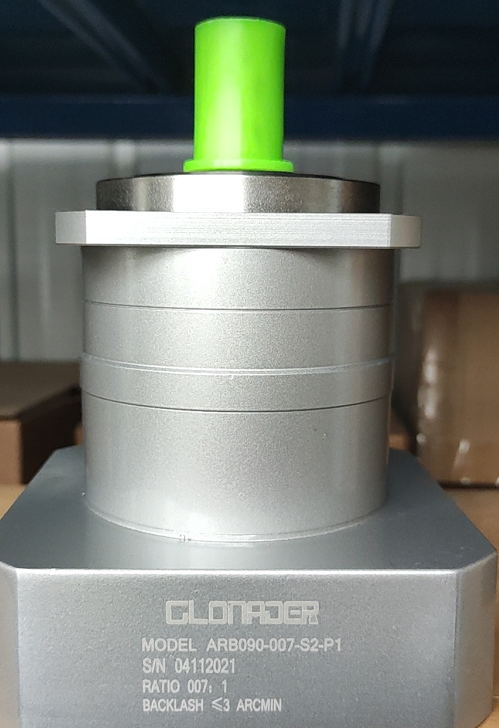

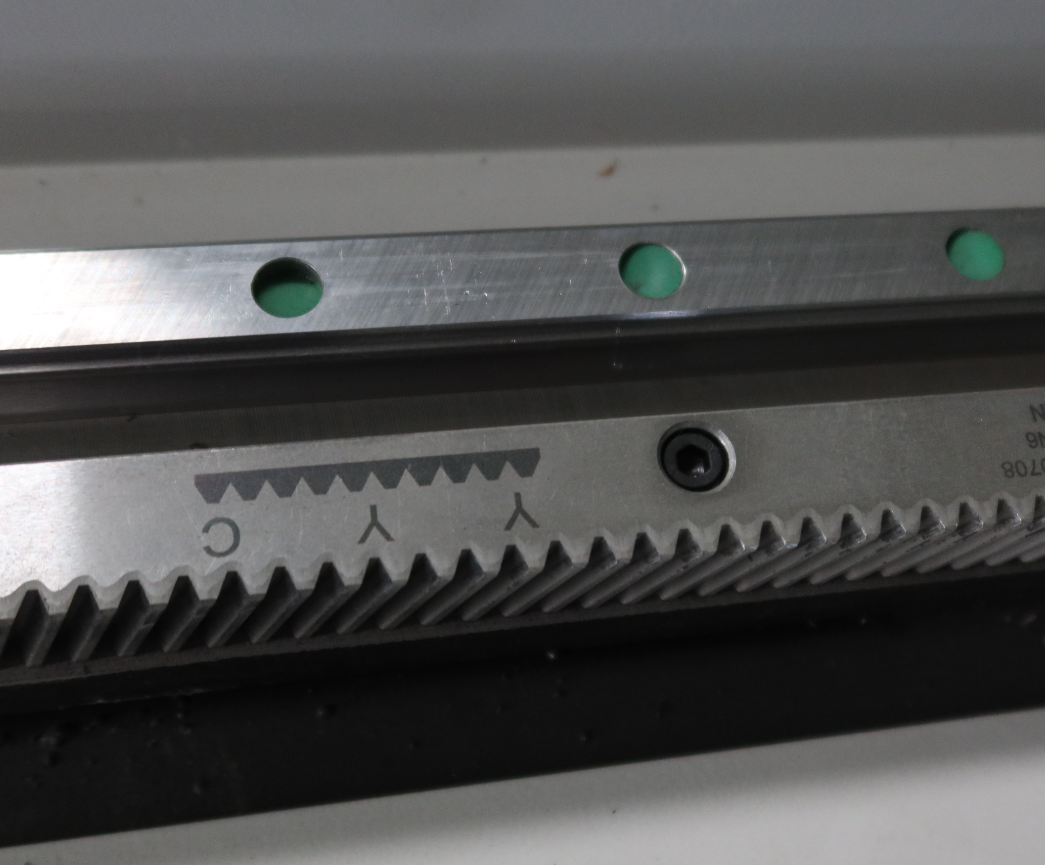

Sebességváltó: szervomotor, sebességcsökkentő, YYC fogasléc, PMI vezetősín; A Senchuan szervomotorok és hajtások nagy sebességgel és teljesítménystabilitás mellett. A lineáris átviteli rendszer YYC helikális fogaslécekből és PMI lineáris vezetőkből áll, amelyek javítják a pontosságot és a hatékonyságot. A könnyű súly, a nagy merevség és a moduláris felépítés előnyei hosszú távú stabilitást és nagyobb hatékonyságot biztosítanak.

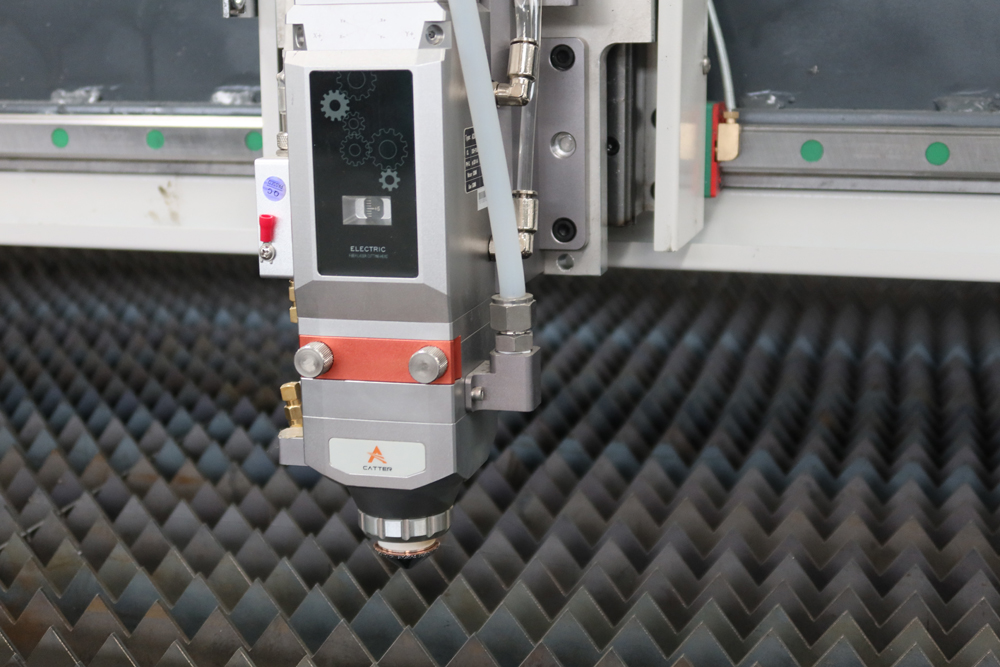

Vágófej-Au3Tech: A200E asztali autofókuszos fém lézervágó fej, német márkájú A-cutter sorozat, 2000 W-on belüli lézerteljesítményre tervezték, ami csodálatos megoldás közepes teljesítményű lézeres lapos autofókuszos vágáshoz, ha MCC mozgásvezérlő kártyával dolgozik sorozat és vágószoftver SC sorozat. Kiváló minőségű porálló kialakítás, precíziós megmunkálású alkatrészek.

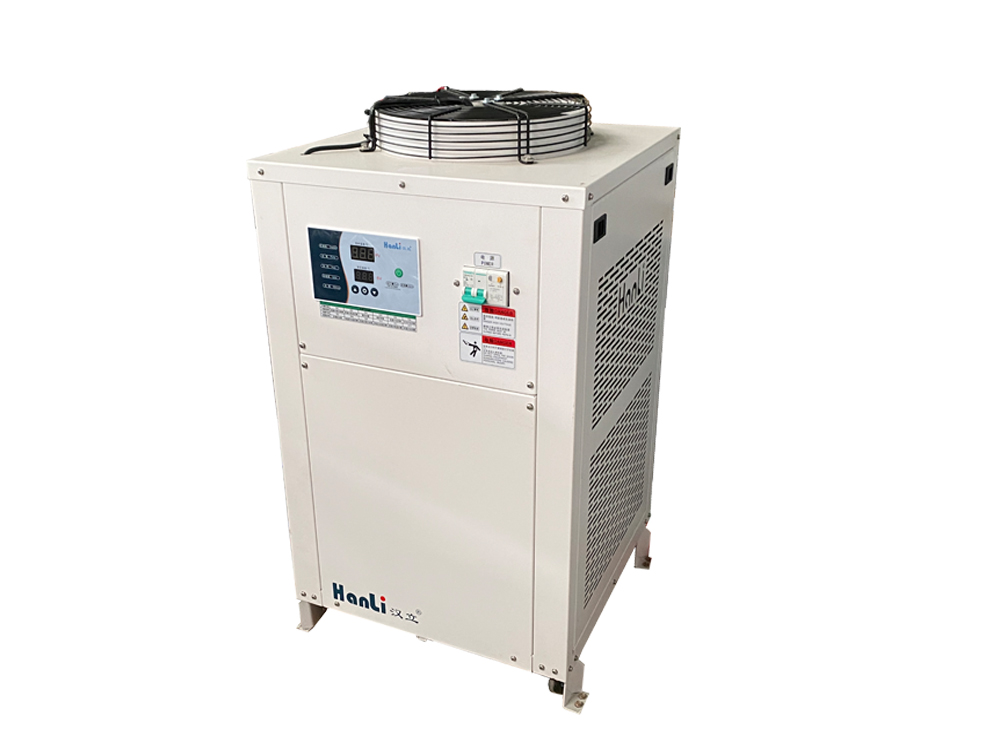

Vízhűtő: Wuhan hanli hűtőMárka: wuhan hanli hűtő A lézer és a vágófej hűtése Kettős hőmérséklet és kettős vezérlés

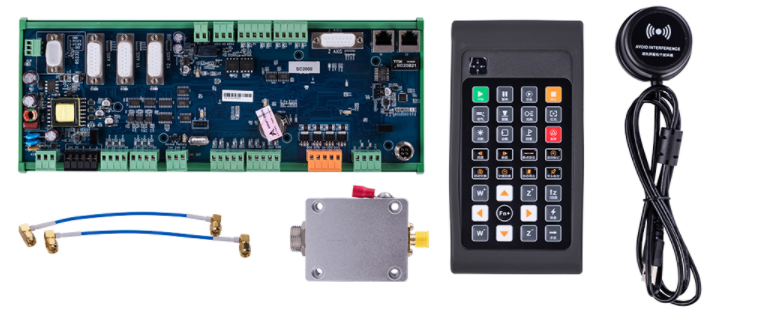

CNC Controller-Au3Tech: A műveletek egyszerűek, az automatikus CAD-tervezésen alapuló hatékony CAM-funkciókkal, támogatja a grafikus importálást, a grafikus rajzokat, a grafikus szerkesztést és így tovább. Erőteljes vezeték funkció, támogatja a vezetővonal különféle módjait. Támogatja a többrétegű vágást vagy jelölést és egyéb feldolgozási módokat. Támogassa a bontási pozíció követését / előre / hátra és így tovább. Valós idejű riasztás, stabil és megbízható, támogatja a futási hiba mérését, képes ellenőrizni a futó obit és a grafikus hiba közötti hibát.

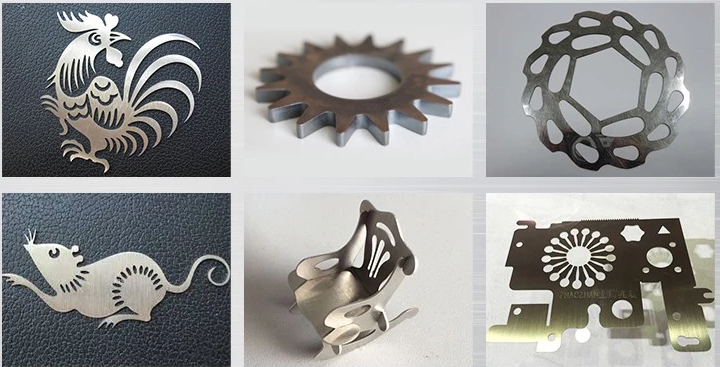

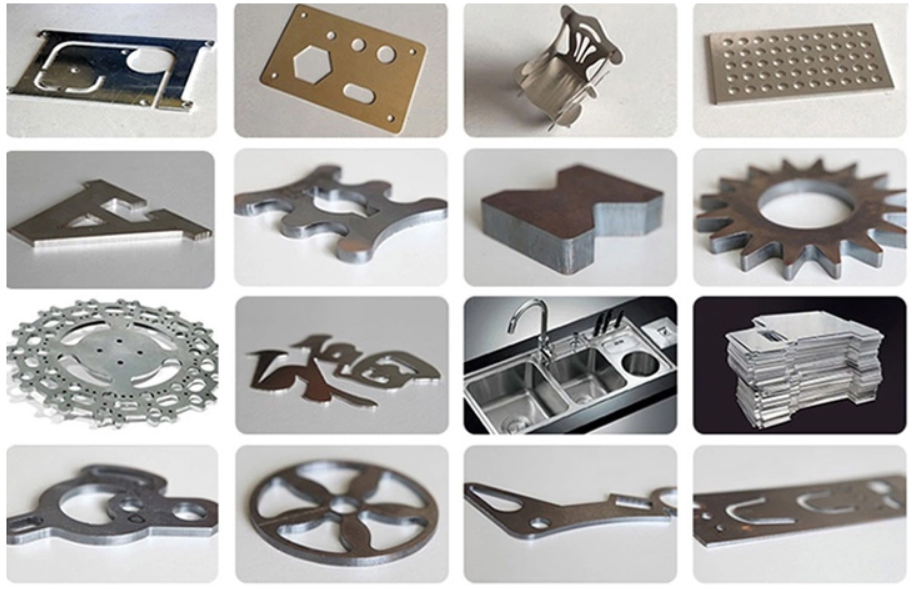

Mintaműsor

Részletek

• Alkalmazás: LÉZERVÁGÁS
• Alkalmazható anyag: fém, egyéb
• Állapot: Új
• Lézer típusa: Fiber lézer
• Vágási terület: 3000*1500mm
• Vágási sebesség: Anyagtól függ
• Támogatott grafikus formátum: AI, PLT, DXF, BMP, Dst, Dwg, LAS, DXP
• Vágási vastagság: Anyagtól függ
• CNC vagy nem: Igen
• Hűtési mód: VÍZHŰTÉS
• Vezérlőszoftver: SC2000 szoftver
• Származási hely: Shandong, Kína
• Lézerforrás Márka: MAX
• Lézerfej Márka: Au3Tech
• Szervómotor márka: Delta
• Guiderail Márka: PMI
• Vezérlőrendszer Márka: Au3Tech
• Súly (KG): 2700 KG
• Főbb értékesítési pontok: Automatikus
• Garancia: 2 év
• Alkalmazható iparágak: szállodák, építőanyag-üzletek, kiskereskedelem, egyéb
• Gépvizsgálati jelentés: mellékelve
• Videós kimenő-ellenőrzés: Feltéve
• Az alapkomponensekre vonatkozó garancia: 2 év
• Alapelemek: lézerforrás, sebességváltó, vágófej-Au3Tech, vízhűtő, CNC vezérlő-Au3Tech
• Lézer mód: szálas lézer
• Lézer hullámhossz: 1060-1080 nm
• Pozícionálási pontosság: ±0,03 mm
• Lézerteljesítmény: 1000 W / 1500 W / 2000 W / 3000 W
• Újrapozícionálási pontosság: ±0,01mm
• Minimális vonalszélesség: ±0,02 mm
• Teljesítmény: 22 KW
• Üzemi feszültség:: 1kw 1,5kw AC220V / 50Hz / 60HZ 2kw AC380V / 50Hz / 60Hz
• MOQ: 1 készlet
• Tanúsítvány: ce, ISO
• Értékesítés utáni szolgáltatás: Online támogatás, helyszíni telepítés, üzembe helyezés és oktatás
• Garancia utáni szerviz: Videó technikai támogatás, online támogatás
• Helyi szolgáltatás helye: Nincs
• Bemutatóterem helye: Nincs
• Marketing típusa: Új termék 2021
