Gyári teljesen automata 160 tonna 4000 mm-es CNC hidraulikus présfék, 160 tonna présfék Ce Cert

Termékleírás

A hidraulikus présfék teljes szerkezete:

Teljesen európai dizájn, áramvonalas megjelenés, monoblokk, hegesztett acélváz, merev az elhajlási nyomatékig és nagy szakítószilárdságú ST44 A1 anyaggal.

A CNSanduan PRESS BRAKE E210 vagy DELEM DA41 CNC vezérlőket tartalmaz, amelyek nemcsak a gép létfontosságú műveleteinek hibamentes működését kínálják, hanem jelentős segítséget is nyújtanak a kezelőnek a teljes hajlítási folyamat elvégzésében.

Nagy pontosság, nagy hatékonyság, egyszerű és kényelmes működés, jó teljesítmény, kedvező ár és a legjobb szolgáltatás.

Szabványos 2 tengely (Y és X) CNC vezérlését biztosítja kézi R tengellyel.

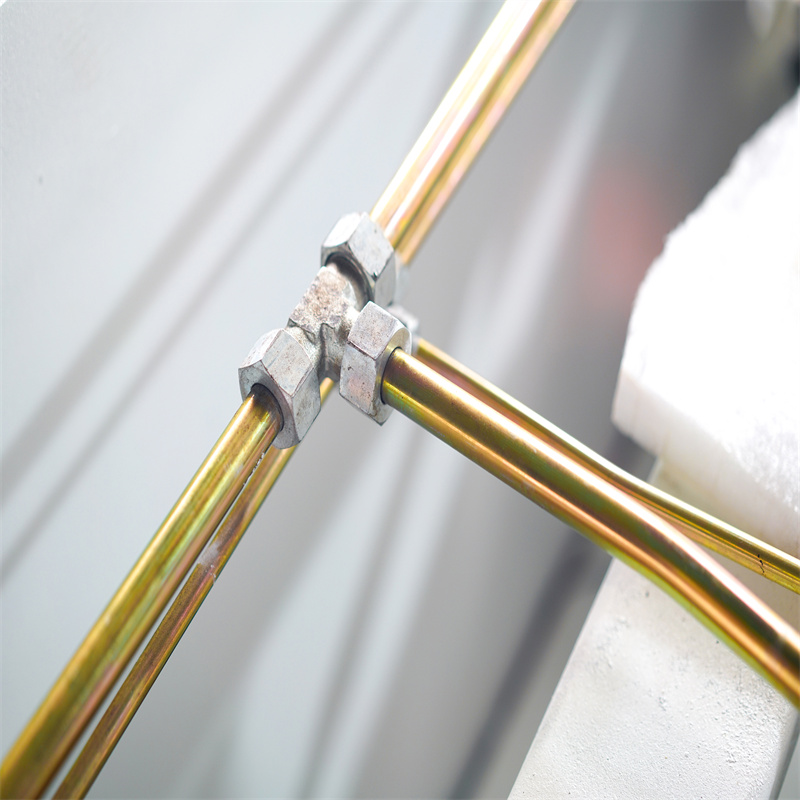

Hidraulikus rendszer:

Használjon integrált hidraulikus vezérlőrendszert, amely megbízhatóbb és könnyebben karbantartható. A hidraulikus rendszer a Bosch-tól származik –
Rexroth, Németország.

Rendkívül megbízható és precíz Bosch – Rexroth szelepeket használnak a szabályozókörhöz. Minden teljes munkaciklus elérhető a hidraulikus szelep vezérlésével.

A hengerben lévő összes tömítés PARKER az USA-ból, a leghíresebb márka, jó minőségű és nagy teljesítményű

A túlterhelés elleni védelem a hidraulikus rendszerben van felszerelve, amely biztosítja a szivárgásmentességet, és az olajszint közvetlenül leolvasható vagy látható.

Folyamatos névleges terhelés melletti munkavégzés, stabil munkavégzés és nagy pontosság.

Elektromos rendszer és biztonsági reteszelés:

Elektromos panel hűtőrendszerrel, amelyet úgy terveztek, hogy megfeleljen a CE szabványoknak, és SIEMENS márkájú automatizálási és elektromos berendezésekből áll.

Védőkerítés és biztonsági retesz az üzembiztonság érdekében. Mozgatható egykezes pedálkapcsolója van, könnyen kezelhető
működtet.

Első oldalburkolatok biztonsági kapcsolókkal, Hátsó fényvédők (4-es kategória), CE előírásnak megfelelő lábpedál.

A gép az Európai Unió CE tanúsítvánnyal és ISO minőségbiztosítási rendszer tanúsítvánnyal rendelkezik

Szinkronvezérlő rendszer:

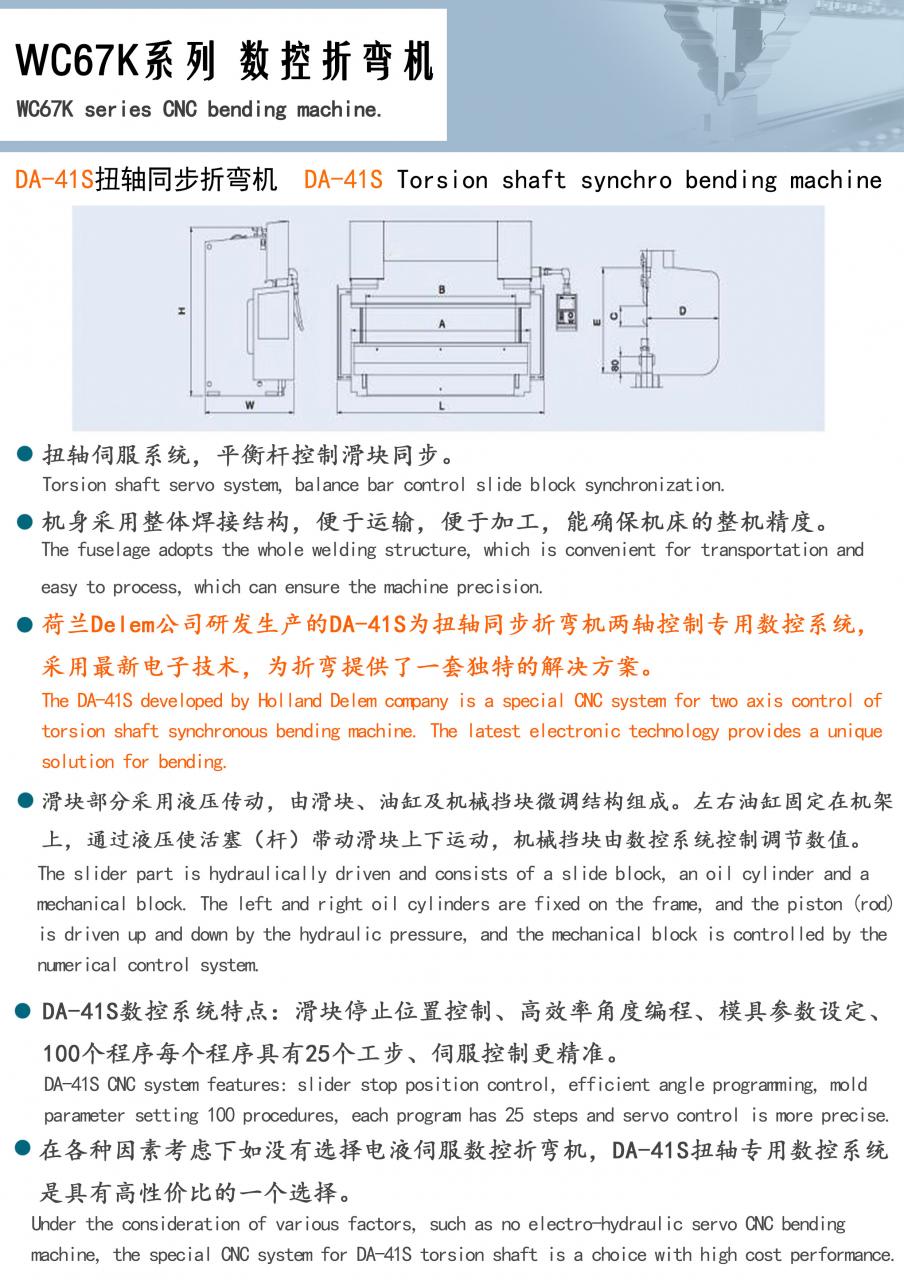

Csúsztatható szinkronrendszer: acél torziós rúd szinkronrendszer, egyszerű felépítésű és nagy pontosságú, biztosítja a gerendák közötti párhuzamosságot a szinkronizáláshoz.

A szán 2 végén 2 szinkronvilla van, amelyek a rendszer felső szerszámkompenzációt használnak a fék pontosságának javítására.

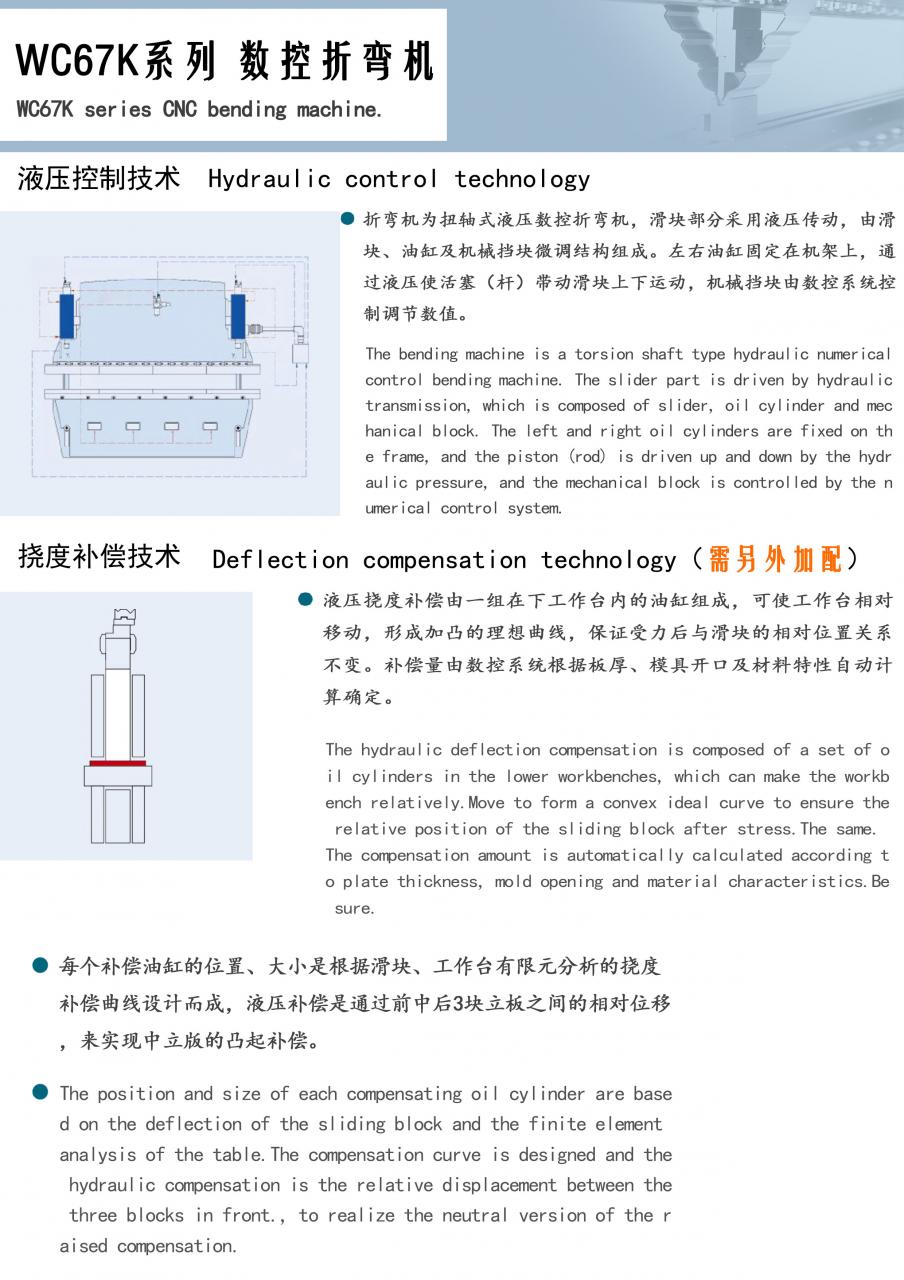

A munkaasztal átveszi az adott kialakítást, hatékonyan csökkentve az alsó szerszám koronázási torzításának mértékét.

Hajlítási mélység beállítás és RAM szerkezetek:

A hajlítási pontosság és az ismételhetőség következetessége egy egyszerű mechanikus rendszerrel érhető el, állítható mélységű, automatikus (digitális kiolvasás) és motoros (E210 vagy DA41 CNC vezérlés) állítható.

Lassan fel tudja mozgatni a nyomószárat, ami lehetővé teszi a kezelő számára a munkadarab kényelmes irányítását.

A felső szerszám univerzális rögzítőfelülete a legtávolabbi szerszám befogási igényének is megfelel.

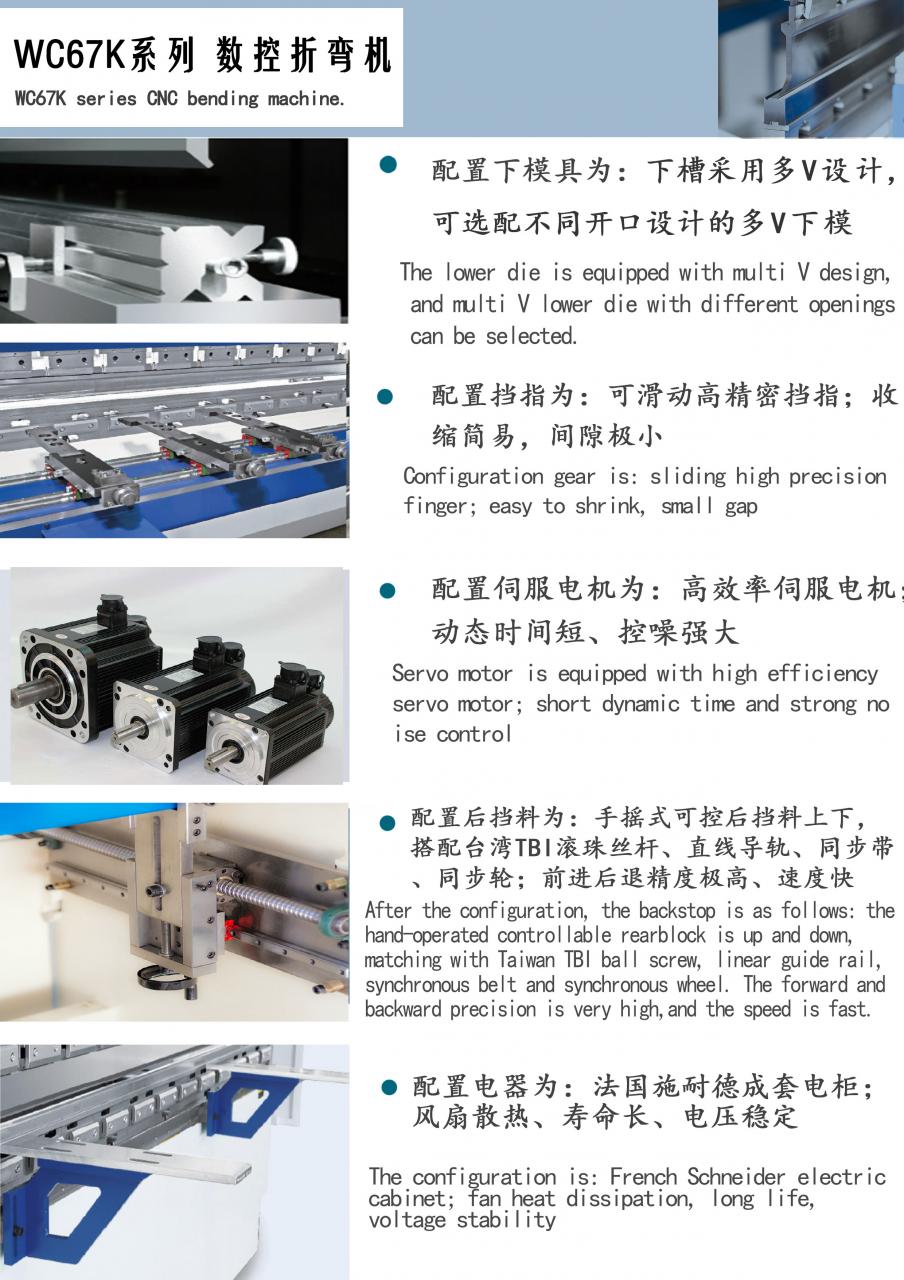

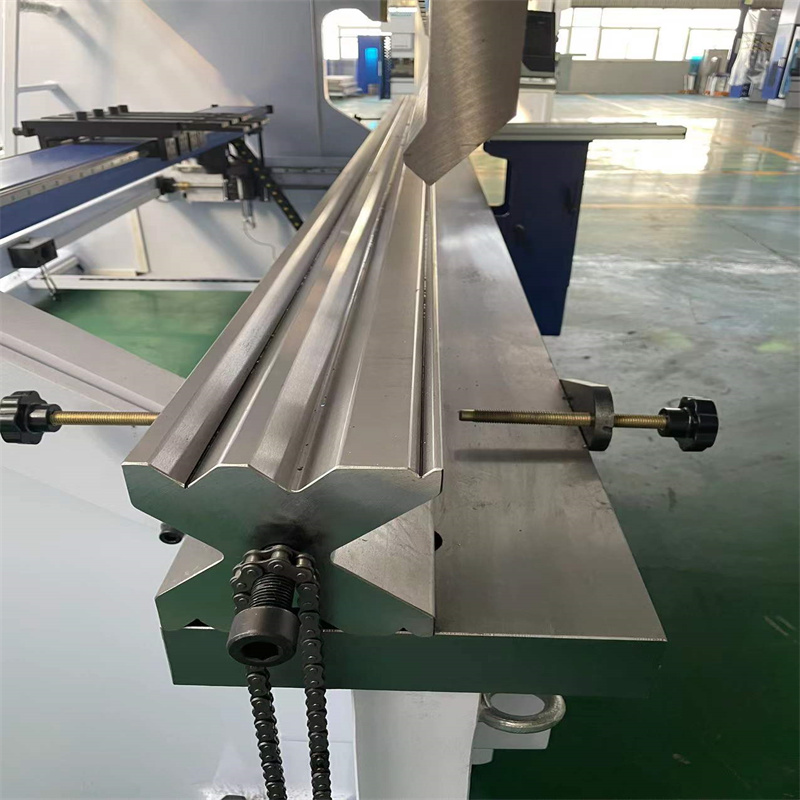

Edzett és köszörült szabványos szekcionált felső és 4V-Die alsó szerszámok (4x1000 mm-es szelvények).

Szervómotoros hátmérő (standard)

CNC hátsó mérőrendszer X tengellyel AC szervomotorral hajtott golyóscsavaros tengelyekkel és lineáris csapágyakon 0,01 mm-es pontossággal.

A hátsó szelvény kellően jó mechanikai szilárdsággal és merevséggel rendelkezik a tartály típusú idomszerszerkezettel.

Nagy pontosságú golyóscsavar és lineáris vezetőút. Különleges ujjütköző kialakítás, növeli a hátmérő tartományát.

Modellek	Névleges nyomás (Kn)	Hossza táblázat (mm)	Távolság Ház között (mm)	Torok Mélység (mm)	Löket (mm)	Nyisd ki Magasság (mm)	Fő Motor (Kw)	Súly (t)	Befoglaló méretek (LWH) (mm)
WC67K-63/2500	630	2500	2000	320	150	380	5.5	5	28751650*2350
WC67K-63/3200	630	3200	2700	320	150	380	5.5	5.5	3800*1650*2450
WC67K-100/3200	1000	3200	2700	400	180	440	7.5	7.5	3810*1750*2530
WC67K 125/3200	1250	3200	2700	400	180	440	7.5	8.2	3820*1800*2530
WC67K-125/4000	1250	4000	3200	400	180	440	7.5	9	4600*1800*2580
WC67K 160/3200	1600	3200	2700	400	180	450	11	10.8	3830*1870*2560
WC67K 160/4000	1600	4000	3200	400	180	450	11	11.5	4610*1920*2700
WC67K-200/3200	2000	3200	2700	400	180	450	11	12.5	3900*1920*2560
WC67K-200/4000	2000	4000	3200	400	180	450	11	13.8	4620*1950*2700
WC67K-200/6000	2000	6000	4800	400	180	480	11	18.5	6080*1950*2900
WC67K-250/3200	2500	3200	2700	400	200	480	15	15	3900*2150*2950
WC67K-250/4000	2500	4000	3200	400	200	480	15	16.5	4080*2150*3000
WC67K-250/5000	2500	5000	4000	400	250	560	15	17.5	5080*2200*3250
WC67K-250/6000	2500	6000	4800	400	250	560	15	20	6080*2200*3400
WC67K-300/4000	3000	4000	3200	400	250	560	22	19	4080*2200*3200
WC67K-300/5000	3000	5000	4000	400	250	560	22	21	5100*2200*3300
WC67K-300/6000	3000	6000	4800	400	250	560	22	24	6200*2200*3500
WC67K-400/4000	4000	4000	3200	400	320	630	30	25	4100*2400*3500
WC67K-400/5000	4000	5000	4000	500	320	630	30	28	5200*2600*3700
WC67K-400/6000	4000	6000	4800	500	320	630	30	38	6200*2650*4800
WC67K-500/4000	5000	4000	3200	600	320	630	37	40	4200*2800*4600
WC67K-500/5000	5000	5000	4000	600	320	630	37	45	5200*2800*4900
WC67K-500/6000	5000	6000	4800	600	320	630	37	50	6200*2800*5200
WC67K-600/5000	6000	5000	4000	600	320	630	45	58	5200*3000*5300
WC67K-600/6000	6000	6000	4800	600	320	630	45	63	6200*3000*5600
WC67K-800/5000	8000	5000	4000	700	350	800	55	75	5200*3500*5600
WC67K-800/6000	8000	6000	4800	700	350	800	55	85	6200*3500*5800
WC67K-1000/6000	10000	6000	4800	700	400	800	55	105

Részletek

• Csúszó lökethossz (mm): 250 mm
• Automatikus szint: Teljesen automatikus
• Torokmélység (mm): 400 mm
• Géptípus: Szinkronizált
• Munkaasztal hossza (mm): 3200
• Munkaasztal szélessége (mm): 200 mm
• Mérete: 4000x2250x4060mm
• Állapot: Új
• Származási hely: Anhui, Kína
• Anyag/Fém feldolgozott: sárgaréz/réz, rozsdamentes acél, szénacél, alumínium, PVC
• Automatizálás: Automata
• Extra szolgáltatások: End Forming
• Év: 2021
• Súly (KG): 6000
• Motor teljesítmény (kw): 18,5 kw
• Főbb értékesítési pontok: Versenyképes ár
• Garancia: 2 év
• Alkalmazható iparágak: Autóipar, Acélszerkezet-ipar, Elektromos ipar, Autóalkatrész-ipar, Felvonóipar, energetika, Hajók és konténerek, Konyhai felszerelések, Nem szabványos ipar, Rozsdamentes ajtók ipar
• Showroom Helyszín: Egyesült Királyság, Nincs
• Marketing típusa: Új termék 2020
• Gépvizsgálati jelentés: mellékelve
• Videós kimenő-ellenőrzés: Feltéve
• Az alapkomponensekre vonatkozó garancia: 2 év
• Alapelemek: Motor
• CNC rendszer: E21,CT8,DA41S,DA52S,DA53T,DA58T,DA66T,CT12
• Kulcsszó:: Nyomja meg a féket
• Nyersanyag:: Lap / Lemezhengerlés
• Típus:: Hidraulikus hajlítószerszámok
• CNC vezérlőtengely:: Y1 Y2 X/Y1 Y2 X W-tengely Koronázás
• Elektromos alkatrészek:: Schneider Electrical franciából
• Motor teljesítmény:: Siemens Németországból
• BackGauge és RAM meghajtó:: Inverter a Schneider Electrical-tól
• Golyós csavar / Polírozott rúd:: HIWIN a TaiWan márkától
• Szín:: Opcionális
• Minősítés: ce
• Értékesítés utáni szolgáltatás: Videó technikai támogatás, online támogatás
• Garancia utáni szerviz: Videó technikai támogatás, online támogatás
