CNC présfék fotoelektromos védelemmel, elektrohidraulikus szinkron hajlítógép

Elektrohidraulikus présfék

A RAYMAX nyomófék CNC-koronázási rendszerrel rendelkezik a jobb minőség érdekében, szervo meghajtású hátsó mérőrendszerrel
megnövelt sebesség és 3D-képes grafikus vezérlőegység a hajlítási szekvenciák és ütközési pontok szimulálásához. A GENIUS sorozatú gépek megnövelt munkasebessége, löket-, nappali- és préselési kapacitása is. A jövő - a növekvő energiaköltségek és a piacon kínált, egyre költséghatékonyabb fordulatszám-szabályozású hajtások eredményeként a változtatható sebességű megoldások előrehaladnak.

Termékleírás

típus	63T/2500	80T/3200	100T/3200	160T/3200	200T/3200	250T/3200	300T/3200
Névleges erő (KN)	630	800	1000	1600	2000	2500	3000
Hajlítási hossz (mm)	2500	3200	3200	3200	3200	2700	3200
Függőleges távolság (mm)	1900	2700	2700	2700	2700	2700	2700
Torok mélysége (mm)	350	350	400	400	400	400	400
Csúszka mozgása (mm)	170	170	200	200	200	200	200
Max. nyílás (mm)	380	380	420	420	420	420	420
Fő teljesítmény (kw)	5.5	7.5	7.5	11	15	15	22
Kukorékoló hengerek	2	3	3	3	3	3	3
Vezérlő tengelyek	3+1	3+1	3+1	3+1	3+1	3+1	3+1
X tengely mozgása (mm)	500	500	500	500	500	500	500
X tengely sebessége (mm/s)	200	200	200	200	200	200	200
Teljes méret (HxSzxH) (mm)	3100x1450x2050	3500x1550x2100	3500x1580x2400	3500x1650 x2500	3500x1680 x2550	3500x1700 x2600	3500x1800 x2730
Súly (tonna)	5.8	7.8	8.5	11	14.2	15.6	16.8

Termék konfiguráció

DA-53T vezérlőrendszer

*"Gyorsbillentyű" érintéses navigáció

*10,1" nagy felbontású színes TFT

*Akár 4 tengely (Y1,Y2 + 2 kiegészítő tengely)

* Koronázási vezérlés

*Eszköz/anyag/termékkönyvtár

*Szervo és frekvenciaváltó vezérlés

* Fejlett Y-tengely vezérlő algoritmusok zárt és nyitott hurkú szelepekhez.

*TandemLink (opcionális)

*USB memóriakártya interfész

*Profile-T offline szoftver

Gyors rögzítések

* Szabványos dupla-V-es alsó szerszámok különböző méretű és választható formájú hornyokkal, kényelmesek a matricák cseréjéhez, alkalmasak normál lemezek hajlítására, magas költség-teljesítmény-arányú CNC dupla V-szerszámmal, kényelmes a szegmentált matricák felszereléséhez.

Tajvan HIWIN golyóscsavar és lineáris vezetősín

* Tajvani HIWIN golyóscsavarral és lineáris vezetősínnel felszerelve, a hátszelvény vízszintes beépítési héjszerkezetet alkalmaz nagy stabilitással, egyhéjú kettős vezetősínnel, nagy pontossággal, X tengelyes meghajtással, automatikus CNC rendszerrel

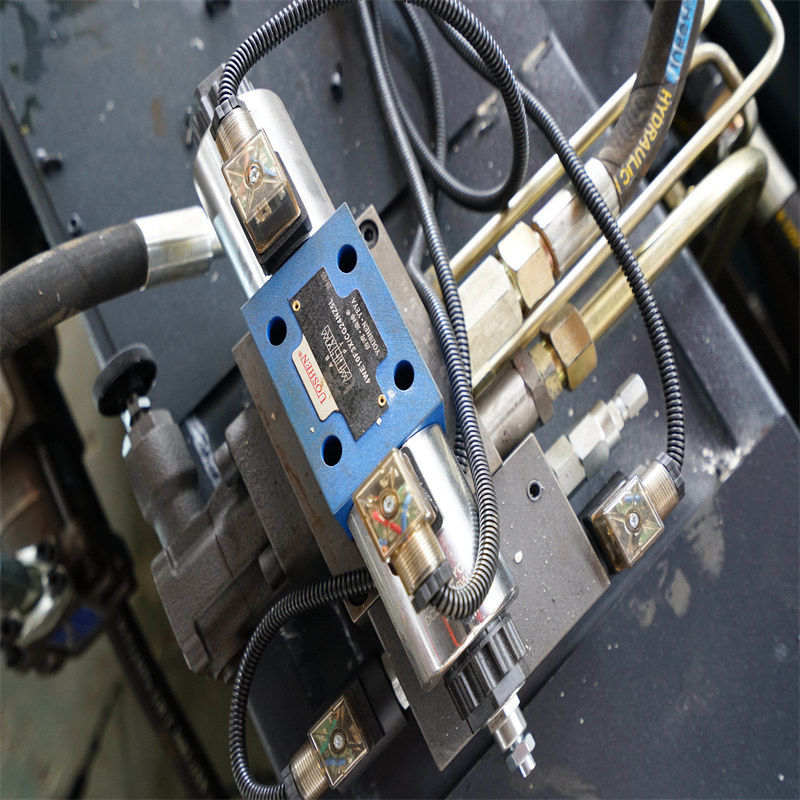

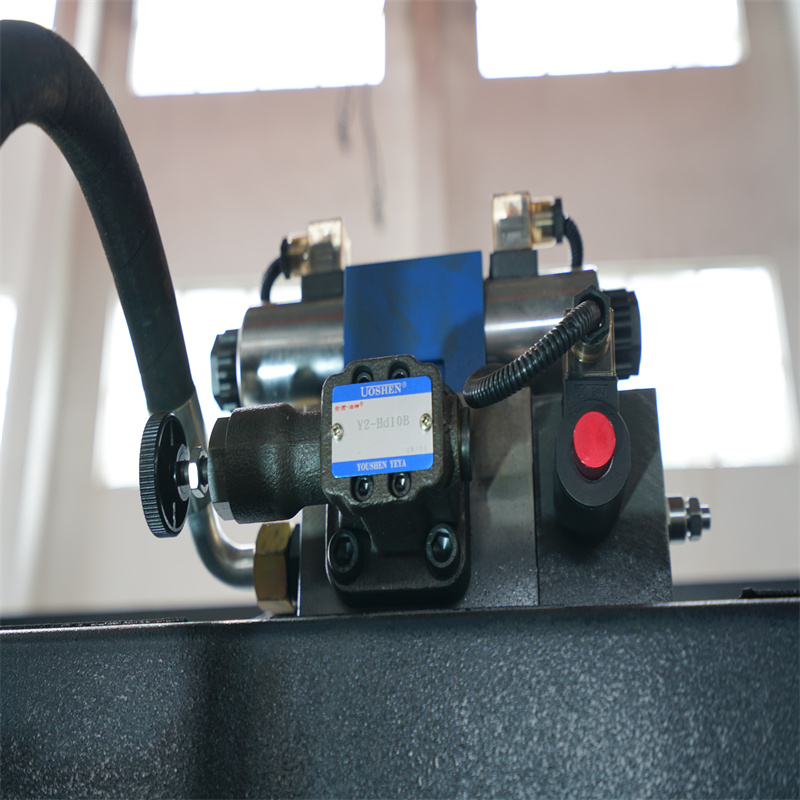

Világhírű hidraulikus értékkészlet

Használja a legjobb minőségű német BOSCH REXROTH hengerszelepet a nagy teljesítmény és a nagy megbízhatóság, a szivárgás és a hiba elkerülése érdekében.

V-tengelyű mechanikus kukorékolás

V-tengelyű mechanikus görbület, amely javítja a hajlítási szög pontosságát és a linearitást

Siemens motor

Garantálja a gép élettartamát, és csökkenti a zajt munka közben

Láb kapcsoló

* Mozgatható, és bármikor leállíthatja a műveletet a vészgombbal. Az élettartam és az opcionális érzékenység növelése. Megbízhatóbb.

Kézi hátsó mérő ujj

*2-5 hátsó mérőujj (standard 3)

0il szivattyú

* Amerikai világhírű hidraulikus szivattyú márka. Jól működik, és nagy teljesítményt biztosít az egész rendszer számára. A Sunny szivattyú használata biztosítja a szivattyú élettartamát és alacsonyabb működési zajt.

42CrMo szerszámok

* A szerszámok 42CrMo acélból készülnek, keménység hőkezelés után akár 42 fokig, biztosítva a szerszám élettartamát

Spanyolország FAGOR Rácsvonalzó

*A csúszka helyzetjelét a Spain FAGOR rácsvonalzó visszacsatolja a vezérlőre, majd a CNC vezérlő a szinkron szelepnyílás méretének változtatásával állítja be az üzemanyagtartály mennyiségét, ezzel vezérli az azonos frekvencián futó csúszkát (Y1 ,Y2), fenntartja a párhuzamosságot. a munkaasztal állapota.

Erőteljes kabinet

*Francia Schneider Electrics a gép stabilitásának biztosítására és Estun szervohajtás az X, Y tengelyek pontosságának szabályozására.

*Nyitott kapu

*Kikapcsolni

Részletek

• Csúszó lökethossz (mm): 120 mm
• Automatikus szint: Teljesen automatikus
• Torok mélység (mm): 320 mm
• Géptípus: Szinkronizált
• Munkaasztal hossza (mm): 3200
• Munkaasztal szélessége (mm): 3200 mm
• Mérete: 3500x1700x2200mm
• Állapot: Új
• Származási hely: Kína
• Anyag/Fém feldolgozott: sárgaréz/réz, rozsdamentes acél, ötvözet, szénacél, alumínium
• Automatizálás: Automata
• Extra szolgáltatások: méretre vágva
• Év: 2021
• Súly (KG): 2800
• Motor teljesítmény (kw): 13,5 kw
• Főbb értékesítési pontok: Automatikus
• Garancia: 2 év
• Alkalmazható iparágak: Szállodák, ruhaüzletek, építőanyag-üzletek, gépjavító műhelyek, gyártóüzem, élelmiszer- és italgyár, farmok, étterem, háztartási használat, kiskereskedelem, élelmiszerüzlet, nyomdák, építési munkák , energia és bányászat, élelmiszer- és italboltok , Egyéb, Advertising Company
• Bemutatóterem helye: Nincs
• Marketing típusa: Új termék 2021
• Gépvizsgálati jelentés: mellékelve
• Videós kimenő-ellenőrzés: Feltéve
• Az alapkomponensekre vonatkozó garancia: 2 év
• Alapelemek: csapágy, motor, szivattyú, PLC, motor
• CNC vezérlőrendszer: DA53T
• Funkció: Lemezhajlítás
• Teljesítmény: 13kw
• Termék neve: féknyomás
