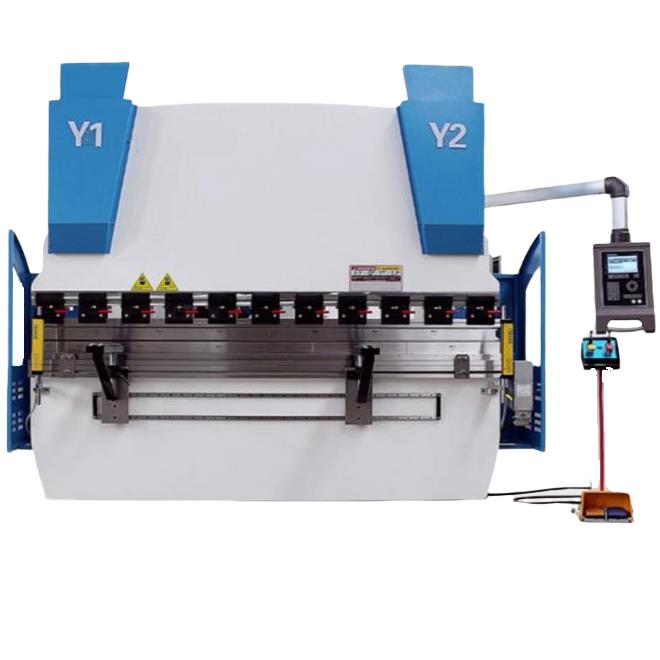

15t 40t 80t 100t hidraulikus présfék CNC hajlítógép

Nyomja meg a Fék/hajlítógépet

hidraulikus présfék cnc hajlítógép precíziós hátrésszel, szervomotorral, biztonsági védelemmel, gyorsszorítóval, golyós csavarral és lineáris vezetővel. Mind Németországból, USA-ból, Hollandiából, Olaszországból Márka alkatrészek. A hajlítási vastagság és hossz személyre szabottan gyártható.

Vágható grafika

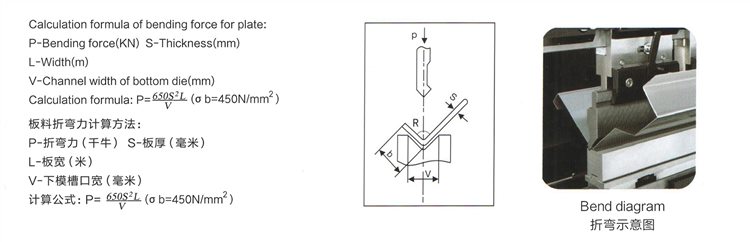

Féknyomó erődiagram

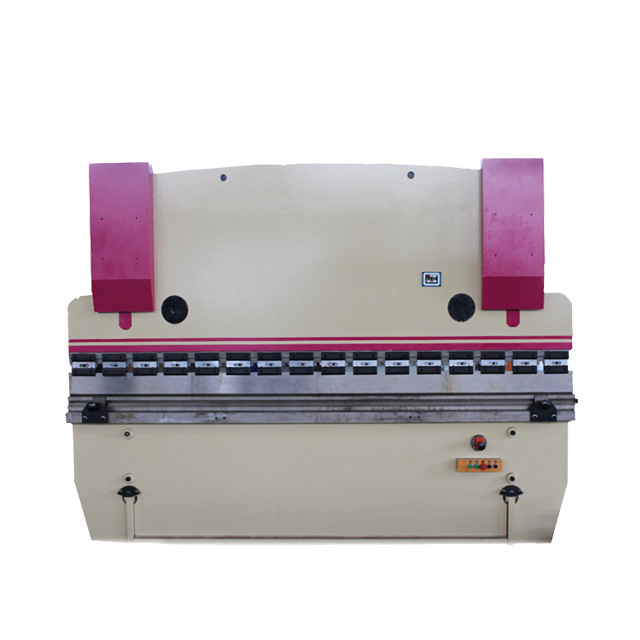

WC67Y/K nyomóféket

WC67Y/K nyomóféket

● Szervomotor vezérlés

● Akár 100 program tárolása

● Programonként akár 25 hajlítás

● Eszköztár és Eszközprogram

●Automatikus Hajlítási szög program

●Nagyobb nyomószár- és töltési sebesség

●Nagyobb hajlítási és pozicionálási pontosság

WC 67Y/K Jellemzők

Az egész hegesztett gépszerkezet nagy merevséget ér el; A gépet ANSYS szoftverrel tervezték, amely biztosítja a féknyomó megbízhatóságát és pontosságát.

A hátsó mérőmotorokat inverter vezérli, amely a motor frekvenciájának és feszültségének változtatásával nagy pozicionálási pontosságot érhet el a hátszelvényben és a nyomószárban.

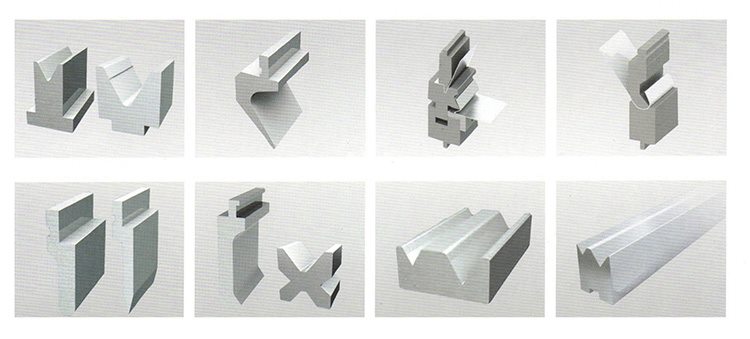

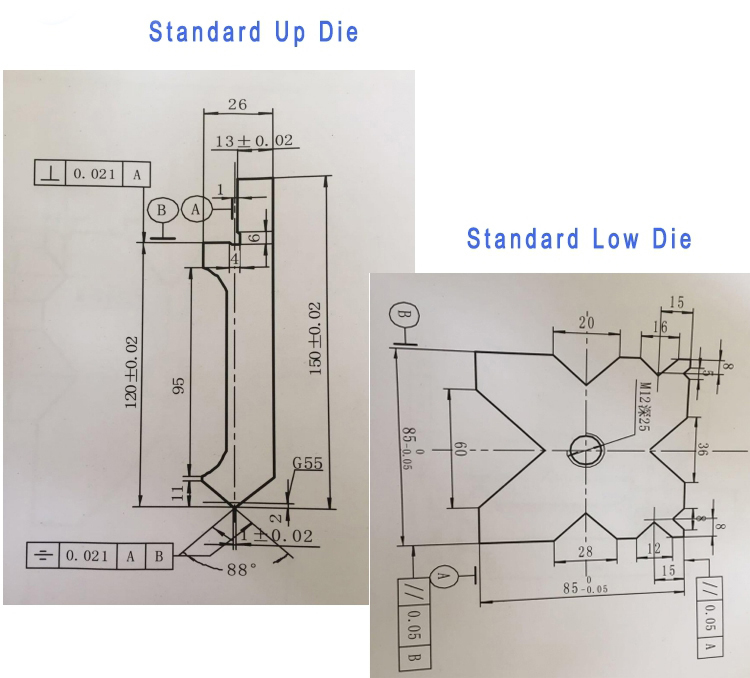

Különböző lyukasztók és matricák választhatók az ügyfél igényei szerint, mint például a Multi-V matrica, a rádiuszos matrica, a hattyúnyakú matrica stb. Egy komplett szabványos lyukasztó és matrica készlete ingyenes.

Az X tengely (Backgahge) és az Y tengely (Ram löket vagy hengerlöket) az E21 rendszervezérlővel programozható, amely akár 40 programcsoportot is képes tárolni. Az oldalsó és hátsó fém biztonsági védőburkolat megfelel az európai biztonsági szabványnak.

A hidraulikus túlterhelés túlfolyószeleppel védhető, a rendszernyomás nyomáskapcsolóval könnyen szabályozható.

A vészgombbal ellátott lábkapcsoló azonnal leállítja a gépet, ha baleset történik.

típus	Névleges nyomás	Munkaasztal hossza	Oszlopköz	Torok mélysége	Slide Stroke	Max Open	Motor erő	Méretek
	(KN)	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WC67Y- 40t/2200	400	2200	1775	250	100	320	5.5	2300×1500×2000
WC67Y- 40t/2500	400	2500	1975	250	100	320	5.5	2600×1500×2000
WC67Y- 63t/2500	630	2500	2095	250	120	360	5.5	2600×1600×2300
WC67Y- 63t/3200	630	3200	2570	250	120	360	5.5	3300×1600×2300
WC67Y- 80t/3200	800	3200	2565	320	120	360	7.5	3300×1700×2300
WC67Y- 80t/4000	800	4000	3165	320	120	360	7.5	4100×1700×2300
WC67Y- 100t/3200	1000	3200	2560	320	120	360	7.5	3300×1800×2400
WC67Y- 100t/4000	1000	4000	3165	320	120	360	7.5	4100×1800×2500
WC67Y- 125t/3200	1250	3200	2550	320	120	360	7.5	3250×1920×2450
WC67Y- 125t/4000	1250	4000	3450	320	120	360	7.5	4100×1920×2500
WC67Y- 160t/3200	1600	3200	2540	320	180	440	11	3300×1600×2600
WC67Y- 160t/4000	1600	4000	3140	320	180	440	11	4100×2000×2600
WC67Y- 160t/6000	1600	6000	4740	320	180	440	11	6100×2000×2600
WC67Y- 200t/3200	2000	3200	2540	320	250	530	11	3300×2100×2800
WC67Y- 200t/4000	2000	4000	3140	320	250	530	15	4100×2100×2900
WC67Y- 200t/5000	2500	5000	3120	400	250	530	15	5100×2100×3000
WC67Y- 250t/4000	2500	4000	3120	400	250	560	18.5	4100×2200×3500
WC67Y- 250t/5000	2500	5000	3920	400	250	560	18.5	5100×2200×3500
WC67Y- 250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WC67Y- 300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WC67Y- 300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WC67Y- 300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WC67Y- 350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WC67Y- 350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WC67Y- 400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WC67Y- 400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WC67Y- 500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WC67Y- 500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WC67Y- 500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WC67Y- 600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WC67Y- 600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

WE67K sorozatú elektrohidraulikus szervoprésfék CNC hajlítógép

A WE67K sorozatú elektrohidraulikus szervo-fékező CNC hajlítógép beépített hegesztési és integrált feldolgozószerkezetet alkalmaz.

A karosszéria fő alkatrészeinek elemzése ANSYS végeselemes elemző szoftverrel történik, amely biztosítja a megbízhatóságot, ill.
a szerszámgép általános pontossága.

A fő olajhenger mindkét oldalon áttöri a hagyományos mechanikus terelőlemezes hajlítás löketszabályozási módját
gép, és elfogadja a zárt hurkú vezérlési módot, amely a Németországból importált elektrohidraulikus szervoszelepből és a Németországból importált rácsvonalzóból áll.

A WE67YK jellemzői

● Speciális konfiguráció, nagy pontosságú és nagy hatékonyságú CNC hidraulikus présfék

●Holisztikus hegesztési szerkezet

● Elektrohidraulikus szervorendszer, a zárt hurkú vezérli a csúszka szinkronizálását

●Kettős koronázási mechanizmus

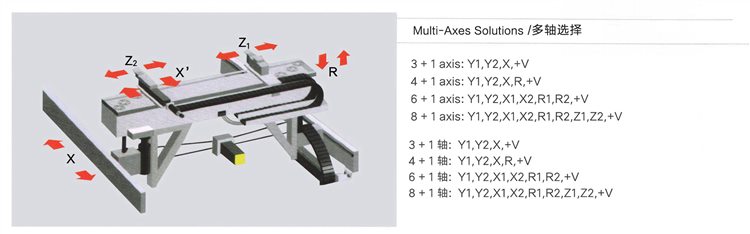

● Normál konfiguráció 3 1 tengellyel:
Y1 (a bal hengertől felfelé-lefelé)
Y2 (a jobb hengertől felfelé-lefelé)
X (hátra előre-hátra)
V (hidraulikus koronázás)

● Háttérmérő rendszer opcionális:
4 tengelyes hátmérő (X. R, Z1. Z2)
5 tengelyes hátmérő (XR Z1. Z2, X')
6 tengelyes hátmérő (X1. X2. R1. R2, Z1. Z2)

típus	Névleges nyomás	Munkaasztal hossza	Oszlopköz	Torok mélysége	Slide Stroke	Max Open	Motor erő	Méretek
	(KN)	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WE67K-40t/2200	400	2200	1775	250	175	320	5.5	2300×1500×2000
WE67K-40t/2500	400	2500	1975	250	175	320	5.5	2600×1500×2000
WE67K-63t/2500	630	2500	2095	250	175	360	5.5	2600×1600×2300
WE67K-63t/3200	630	3200	2570	250	175	360	5.5	3300×1600×2300
WE67K-80t/3200	800	3200	2565	320	175	360	7.5	3300×1700×2300
WE67K-80t/4000	800	4000	3165	320	175	360	7.5	4100×1700×2300
WE67K-100t/3200	1000	3200	2560	320	215	360	7.5	3300×1800×2400
WE67K-100t/4000	1000	4000	3165	320	215	360	7.5	4100×1800×2500
WE67K-125t/3200	1250	3200	2550	320	215	360	7.5	3250×1920×2450
WE67K-125t/4000	1250	4000	3450	320	215	360	7.5	4100×1920×2500
WE67K-160t/3200	1600	3200	2540	320	215	440	11	3300×1600×2600
WE67K-160t/4000	1600	4000	3140	320	215	440	11	4100×2000×2600
WE67K-160t/6000	1600	6000	4740	320	215	440	11	6100×2000×2600
WE67K-200t/3200	2000	3200	2540	320	215	530	11	3300×2100×2800
WE67K-200t/4000	2000	4000	3140	320	215	530	15	4100×2100×2900
WE67K-200t/5000	2500	5000	3120	400	215	530	15	5100×2100×3000
WE67K-250t/4000	2500	4000	3120	400	215	560	18.5	4100×2200×3500
WE67K-250t/5000	2500	5000	3920	400	215	560	18.5	5100×2200×3500
WE67K-250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WE67K-300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WE67K-300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WE67K-300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WE67K-350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WE67K-350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WE67K-400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WE67K-400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WE67K-500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WE67K-500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WE67K-500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WE67K-600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WE67K-600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

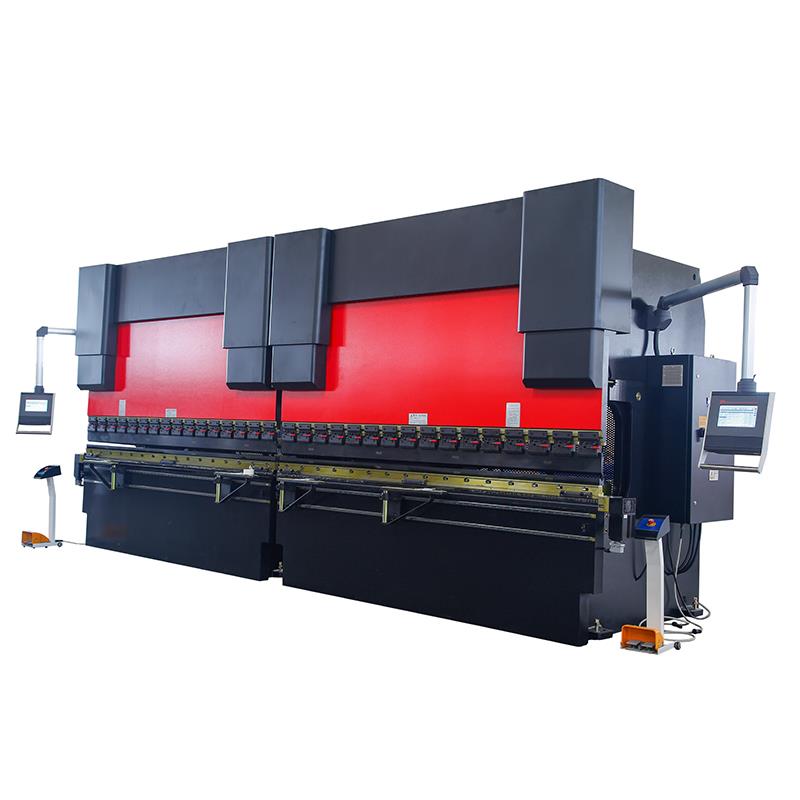

Dupla féknyomás

Két (WC67Y/WE67K) nagyszámítógépet választottak ki a kétgépes összeköttetésű szinkron berendezés konfigurálásához.

A kétgépes kombinált hajlítógép szuper hosszú munkadarabot tud feldolgozni, különösen alkalmas városi építkezéshez, autópálya villanyoszlophoz, villanyoszlophoz és így tovább.

A kétféle szerszámgép külön-külön is használható a termelés hatékonyságának javítása érdekében, és eltérítéssel vannak ellátva
kompenzációs mechanizmus.

A szinkron mechanizmus mechanikus folyadék szervót és mechanikus blokkot alkalmaz. ●Ezt a gépet két 400 tonnás présfék-készlet kombinálta.

A tandemvezérlés szinkron működést biztosít. Az egyetlen gépet munkaasztallal, jobb és bal fali táblával kombinálták.

A szállítás miatt összeszerelt szerkezetet alkalmazunk. A rack erős merevségű, két henger került a jobb és bal oldali fali táblára, a hidraulikus rendszer elektromos rendszer működése alatt állt, a hajtóhenger ledolgozva. A nyomószáron felső matricák vannak, amikor a felső és az alsó matricák érintik, a rendszer megnöveli a nyomást és kialakítja a munkadarabokat.

Különböző szerszámokkal és különböző hajlítási típusokkal különböző formájú munkadarabokat kaphat. A minőség stabil és
megbízható.

típus	Névleges nyomás	Munkaasztal hossza	Oszlopköz	Torok mélysége	Slide Stroke	Max Open
	(KN)	(mm)	(mm)	(mm)	(mm)	(mm)
WE67K-500t/5000	5000	5000	4100	400	320	630
WE67K-500t/6000	5000	6000	4820	400	320	630
WE67K-500t/7000	5000	7000	5620	400	320	630
WE67K-600t/6000	6000	6000	4820	400	320	630
WE67K-600t/7000	6000	7000	5620	400	320	630
WE67K-700t/8000	7000	8000	5300	400	320	630
WE67K-700t/10000	7000	10000	5300	400	320	630
WE67K-800t/8000	8000	8000	5300	400	320	630
WE67K-1000t/10000	10000	10000	5300	400	320	630
WE67K-1000t/12000	10000	12000	5300	400	320	630
WE67K-1200t/12000	12000	12000	5300	400	320	630
WE67K-1200t/14000	12000	8600	5300	400	320	630

GYIK

1. Elfogadja-e cége személyre szabott ajánlatot, különleges igényünk van.

A RAYMAX egy olyan cég, amely moduláris CNC-gépek kutatására és gyártására összpontosít. Nagyon gazdag tapasztalattal és erős szerszámgép-kutatási és fejlesztési képességgel rendelkezünk. Nagyon készek vagyunk személyre szabott, rendkívül hatékony berendezéseket kínálni mindaddig, amíg bizonyos szükségletei vannak.

2. Milyen tanúsítványt kap a cége gépe?

Sikeresen teljesítettük az ISO9001 minőségbiztosítási rendszer jóváhagyását és a CE tanúsítványt.

3. Van árlistája az opcionális konfigurációhoz?

Különféle konfigurációkkal és sokféle specifikációval rendelkezünk, ezért nem tudunk árlistát kínálni. Kérjük, lépjen kapcsolatba értékesítési mérnökünkkel, ha bizonyos konfigurációk iránt érdeklődik.

4. Elfogadja a cége a CIF árat?

A CIF-ár tartalmazza a CNC-gép szállítási költségét, amelyet a különböző célkikötők szerint kell megadni, és különböző hónapokban. Kérjük, forduljon hozzánk, ha ilyen igénye van. A CIF-ár tartalmazza a tengeri prémiumot is, amely 2‰ az 1,1*teljes összegből.

5. Ha az Ön mérnöke hazánkba jön, hogy megjavítsa a gépet és elvégezzen néhány képzést, mennyibe kerül?

A költségek főként az oda-vissza repülőjegyek, az ellátás és a szállás költségét, valamint a v isa díjat tartalmazzák. A személyzet költsége
100 USD/nap/fő, ez általában két fős munka. De ez egy nagy berendezéstől vagy az egész vonal telepítésétől és hibakeresésétől függ.

6. Mi a garancia?

A garancia 12 hónap, amely attól a naptól kezdődik, amikor a gép megérkezett az importőr kikötőjébe.

7. Milyen közlekedési módokat használ?

A legtöbb országban tengeri úton szállítjuk gépünket, míg a szárazföldi országokban vasúti vagy országúti szállítást alkalmazhatunk. Az exportált cnc gépek mindegyike fa tokba van csomagolva, amely 40 HQ-ba rögzíthető.

8. Ha a gépre lejárt a garancia, hogyan kell felszámítani a tartozékok költségét?

A garancián túli gépekért, amelyekhez alkatrészeket kell cserélni, az alkatrészárajánlat szerint számítjuk fel a díjat. Ha bármilyen kérdése van, forduljon hozzánk e-mailben konzultációra.

9. Mit tennék a gép meghibásodása esetén?

Ha a gép meghibásodását a felhasználók nem tudják megoldani, kérjük, forduljon hozzánk e-mailben konzultációért. Szervizünk 24 órán belül válaszol.

10. Hogyan határozható meg a gép garanciája? Mikor kezdtél időzíteni?

A garanciát a gyári szám alapján határozzuk meg. A jótállási idő a berendezés üzembe helyezése és átvétele után kezdődik. Ha bármilyen kérdése van, forduljon hozzánk e-mailben konzultációra.

11. Mennyi a szerszámgép garanciális ideje?

Az ügyfélgépek iránti elkötelezettségünk egy év garancia. A weboldalon tagként regisztrált felhasználó megvásárlására a gép gyári számával 3 hónap kiterjesztett garanciát élvezhet. Részletekért forduljon a tagsági szolgáltatáshoz.

12. Rendelkezik az MC-nek karbantartási és kezelési kézikönyve?

A gyárból kilépő minden cnc-géphez a kapcsolódó sorozat vagy modell az angol nyelvű utasításokat tartalmazza, beleértve a karbantartási és használati útmutatót. A csatolt dokumentáció tartalmazhatja a cnc vezérlő utasításait, a vásárolt alkatrészek használati utasítását (például forgóasztal, olajhűtő)

Részletek

• Csúszó lökethossz (mm): 320 mm
• Automatikus szint: Félautomata
• Torok mélység (mm): 450 mm
• Géptípus: Torziós rúd, gyöngyfűzőgép
• Munkaasztal hossza (mm): 4000
• Munkaasztal szélessége (mm): 400 mm
• Mérete: 6060*3100*3800mm
• Állapot: Új
• Anyag/Fém Feldolgozott: Rozsdamentes acél
• Automatizálás: Automata
• Extra szolgáltatások: méretre vágva
• Év: 2021
• Súly (KG): 1850
• Motor teljesítmény (kw): 37 kw
• Főbb értékesítési pontok: Automatikus
• Garancia: 1 év
• Alkalmazható iparágak: Építőanyag-üzletek, Gépjavító műhelyek, Gyártóüzem, Farmok, Kiskereskedelem, Építési munkák , Reklámvállalat
• Bemutatóterem helye: Egyesült Államok, Németország, Vietnam, Brazília, Peru, Mexikó, Oroszország, Thaiföld, Marokkó, Kenya, Chile, Algéria, Dél-Afrika
• Marketing típusa: Új termék 2020
• Gépvizsgálati jelentés: mellékelve
• Videós kimenő-ellenőrzés: Feltéve
• Az alapkomponensekre vonatkozó garancia: 1 év
• Alapelemek: Motor
• Értékesítés utáni szolgáltatás: A tengerentúli gépek szervizelésére rendelkezésre álló mérnökök, ingyenes pótalkatrészek, helyszíni telepítés, üzembe helyezés és képzés, helyszíni karbantartási és javítási szolgáltatás, videotechnikai támogatás, online támogatás
• Nyersanyag: acélrúd
• Teljesítmény: hidraulikus
• Felhasználás: Fémlemez hajlítás
• Feszültség: 220V/380V/400V
• Feldolgozási anyag: Acél alumínium
• Felhasználás: Négyzet alakú acél I-gerenda stb.
• Feldolgozott anyag: Enyhe acéllemez hajlítás
• Anyagok: Alumínium lemez hajlítás
• Minősítés: ISO 9001:2000
• Garancia utáni szerviz: Videós technikai támogatás, Online támogatás, Alkatrészek, Helyszíni karbantartás és javítás
